H9122
H9122/WD、H9122/WF
47~862MHz
光纤到户 CATV光接收机
  H9122 产品图片 相关下载 技术参数


产品概述
  Huatai华泰H9122,工作带宽47~862MHz。产品采用高灵敏度光接收管和Huatai华泰专用的低噪声匹配电路,无论用于模拟电视或数字电视,均具有极高的接收灵敏度和优异的互调失真指标,是一款低功耗、高性能、高性价比的三网融合、光纤到户CATV光接收机。
  H9122用于模拟电视,在Pin=-10dBm时,Vo≥69dBμV,CNR≥45dB。
  H9122用于数字电视,在Pin=-15dBm时,Vo≥62.7dBμV,MER≥36.8dB。
  H9122用于数字电视,在Pin=-20dBm时,Vo≥53.1dBμV,MER≥29.4dB。
  三网融合,光纤到户,采用H9122可以大量地节省光纤放大器的光功率资源。对运营商来说,可以大幅度地降低网络的构建成本。
  H9122光口模式有以下三种选型:
  H9122       :CATV工作波长为1260~1620nm。A型外壳
  H9122/WD :内置CWDM,适用单纤三波系统,CATV工作波长1550nm,通过波长
  1310/1490nm,可方便地链接EPON、GPON的ONU 。B型、C型外壳。
  H9122/WF :内置1310/1490nm滤波器,适用单纤三波系统,CATV工作波长
  1550nm。A型外壳
产品特点
超低的噪声(3.8%调制,-10dBm接收, CNR≥45dB)
极高的接收灵敏度,Pin= -15dBm,MER≥36.8dB
适用GPON,EPON,可与任何FTTx PON 技术兼容
可大量节省光功率资源,大幅度降低网络构建成本
47~862MHz带内,均具有良好的平坦特性(FL≤±0.75dB)
金属外壳,为光电敏感器件提供安全保护
低功耗、高性能、高可靠性
业界优异的性能价格比
主要应用
CATV光纤到户
三网融合
FTTH PON
状态指示
红灯                                >+2dBm
绿灯                                +2~-16dBm
橙灯                                -16~-20dBm
红灯                                <-20dBm
注:可按用户订货要求设置

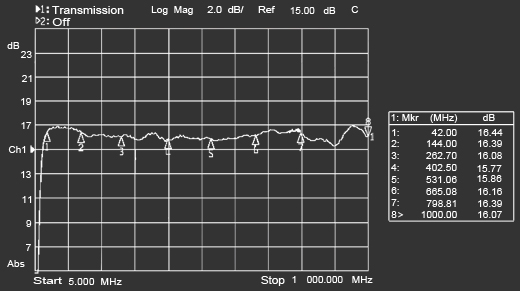

平坦度

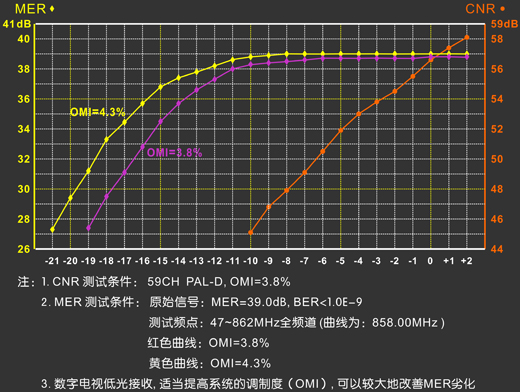

CNR,MER劣化表

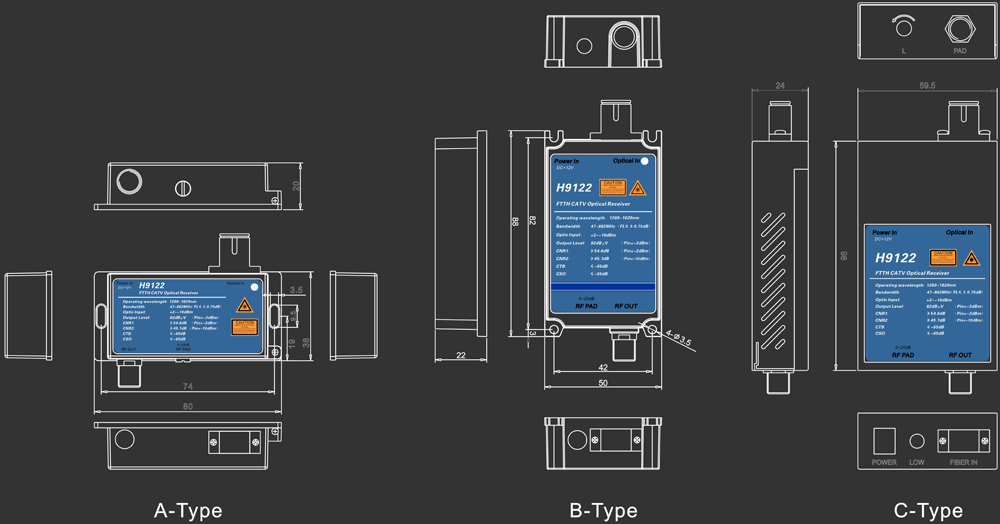

外形尺寸

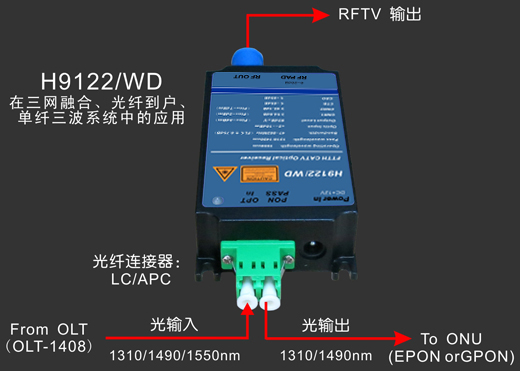

H9122/WD 在单纤三波中的应用
