 产品概述 Huatai华泰 H1224，工作带宽47~1200MHz，是一款低功耗、高性能、高性价比的三网融合、光纤到户CATV光接收机。产品采用高灵敏度光接收管和光泰专用的低噪声匹配电路。在高光功率接收时，可通过PAD调节电平，起到限幅输出，故H1224在+2dBm~-21dBm的大动态接收光功率范围内，均有优异的特性。
H1224用于模拟电视，接收光功率在-10dBm时，Vo≥69.0BμV，CNR≥45.3dB。
H1224用于数字电视，接收光功率在-17dBm时，Vo≥66.5dBμV，MER≥36.5dB。
H1224用于数字电视，接收光功率在-21dBm时，Vo≥58.1dBμV，MER≥30.2dB。
三网融合，光纤到户，采用H1224 可以大量地节省光纤放大器的光功率资源，可大幅度地降低网络构建成本。
H1224光口模式有以下三种选型：
H1224 ：RFTV工作波长为1260～1620nm。

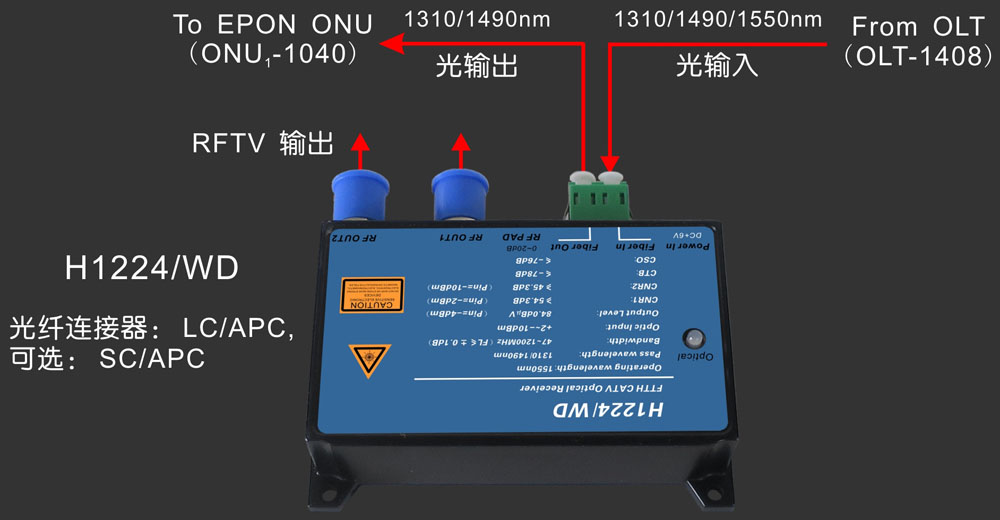

H1224/WD：内置CWDM，适用单纤三波系统，CATV工作波长1550nm，通过波长
1310/1490nm，可方便地链接EPON、GPON的ONU。
H1224/WF：内置1310/1490nm滤波器，适用单纤三波系统，CATV工作波长1550nm。
产品特点  超低的噪声（3.8%调制，-10dBm接收，CNR≥45.3dB）
极高的接收灵敏度，Pin= -13dBm,，MER≥36.5dB
适用GPON，EPON，可与任何FTTx PON 技术兼容
可大量节省光功率资源，大幅度降低网络构建成本
47～1200MHz带内，均具有良好的平坦特性（FL≤±1.0dB）
金属外壳，为光电敏感器件提供安全保护
接口在同一边，便于入户安装
高输出电平，可供多用户使用
低功耗、高性能、高性价比
主要应用 CATV光纤到户 三网融合 FTTH PON 状态指示 红灯 >0dBm 绿灯 0~ -7dBm 橙灯 -7 ~ -10dBm
红灯 < -10dBm
注：可按用户订货要求设置

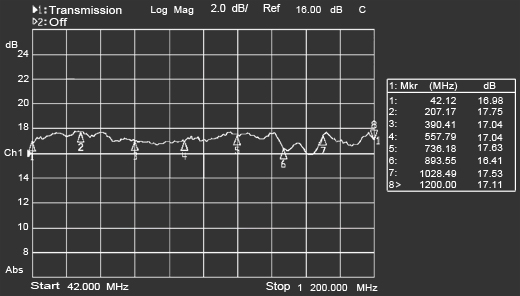

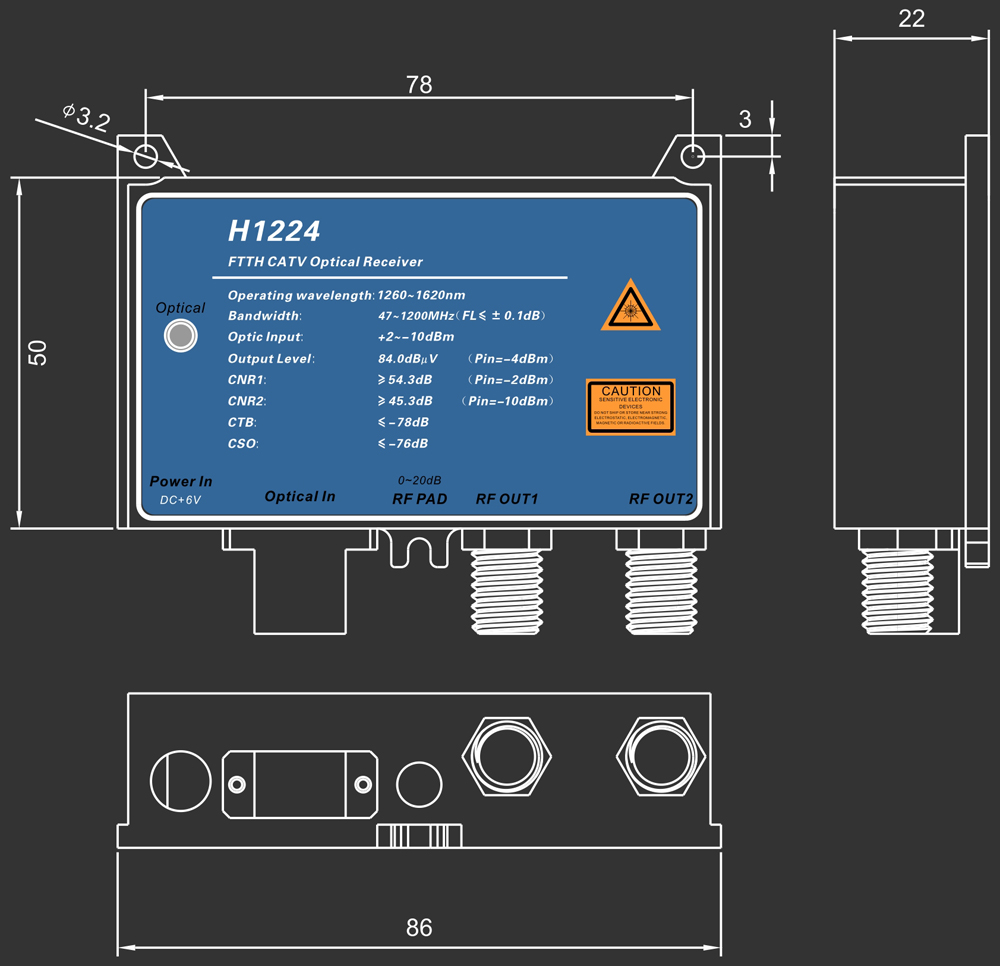

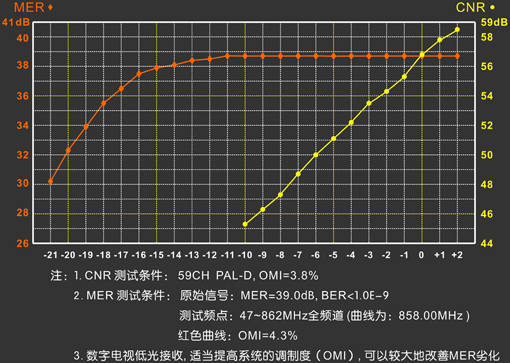

平坦度 CNR、MER劣化表 外形尺寸 H1224/WD 工作原理图 |
