H1222G
H1222G/WD、H1222G/WF
47~1200MHz
FTTH   CATV
AGC 光接收机
  H1222G 产品图片 相关下载 技术参数


产品概述
  Huatai华泰 H1222G,工作带宽47~1200MHz,是一款低功耗、高性能、高性价比的三网融合、光纤到户CATV光接收机,无论用于模拟电视或数字电视,均具有极高的接收灵敏度和优异的互调失真指标。由于内置光AGC,在高光功率接收时,起到限幅输出,故 H1222G在+2dBm~-20dBm的大动态接收光功率范围内,均有优异的特性。
  H1222G用于模拟电视,在Pin=-10dBm时,Vo≥76.9dBμV,CNR≥45.2dB。
  H1222G用于数字电视,在Pin=-15dBm时,Vo≥66.6dBμV,MER≥36.8dB。
  H1222G用于数字电视,在Pin=-20dBm时,Vo≥56.6dBμV,MER≥29.4dB。
  三网融合,光纤到户。采用 H1222G可以大量地节省光纤放大器的光功率资源。对运营商来说,可以大幅度地降低网络的构建成本。
  H1222G光口模式有以下三种选型:
  H1222G        :CATV工作波长为1260~1620nm。A型外壳

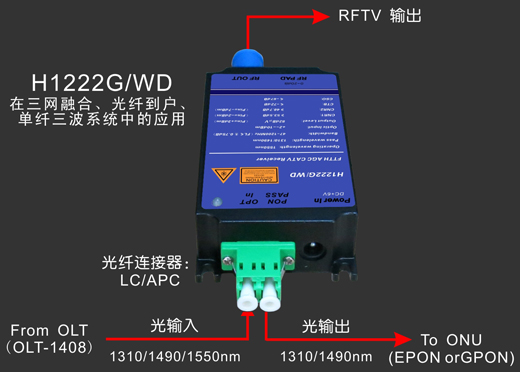

  H1222G/WD:内置CWDM,适用单纤三波系统,CATV工作波长1550nm,通过波长
  1310/1490nm,可方便地链接EPON、GPON的ONU 。B型外壳
  H1222G/WF:内置1310/1490nm滤波器,适用单纤三波系统,CATV工作波长
  1550nm。A型外壳
产品特点
超低的噪声(3.8%调制,-10dBm接收,CNR≥45.2dB)
极高的接收灵敏度,Pin= -15dBm,MER≥36.8dB
适用GPON,EPON,可与任何FTTx PON 技术兼容
可大量节省光功率资源,大幅度降低网络构建成本
47~1200MHz带内,均具有良好的平坦特性(FL≤±1.0dB)
金属外壳,为光电敏感器件提供安全保护
低功耗、高性能、高可靠性
业界优异的性能价格比
主要应用
CATV光纤到户
三网融合
FTTH PON
状态指示
红灯                                >0dBm
绿灯                                0~ -7dBm
橙灯                                -7 ~ -10dBm
红灯                                < -10dBm
注:可按用户订货要求设置

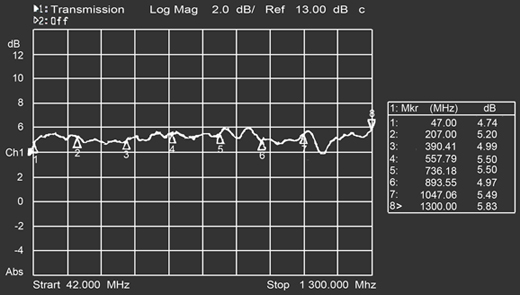

平坦度

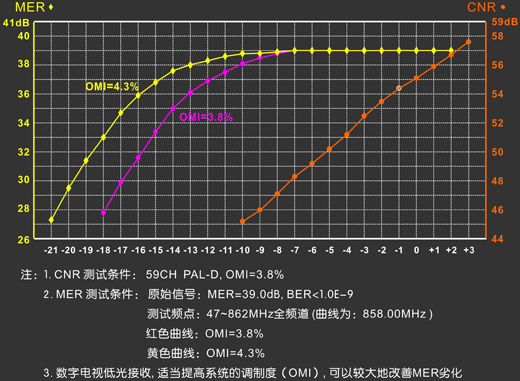

CNR、MER劣化表

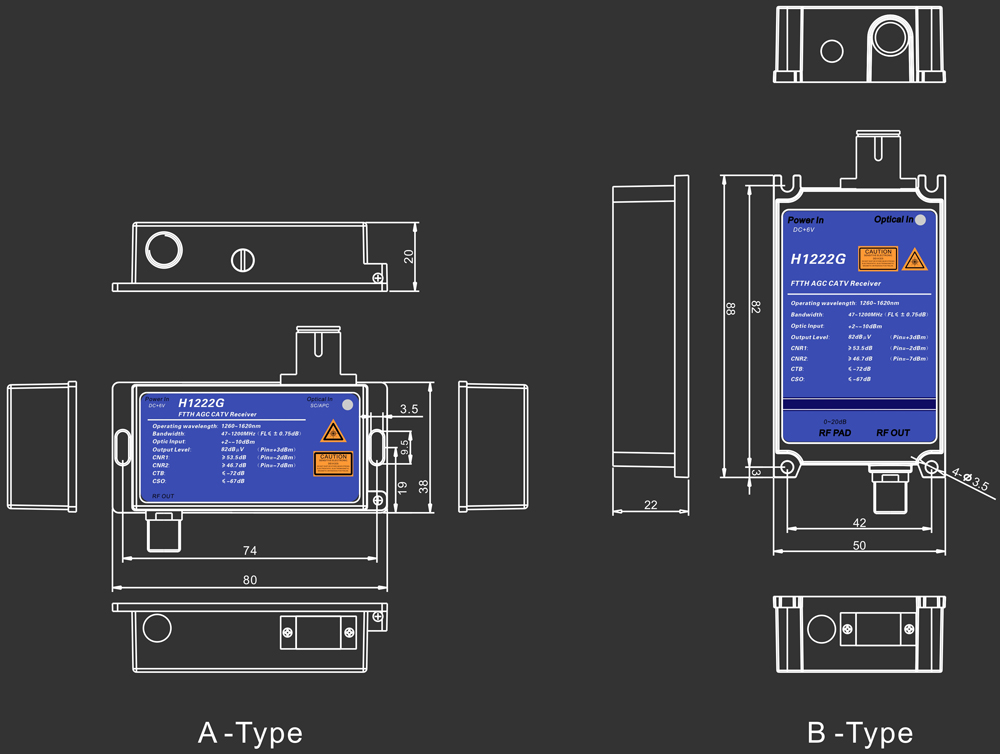

外形尺寸
H1222G工作原理图
