 技术参数 |
| |
性能 |
指标 |
补充 |
光
学
特
性 |
CATV工作波长 |
(nm) |
1260~1620 |
H9122 ( A型 ) |
1540~1563 |
H9122/WF,H9122/WD ( A & B & C型 )
|
| 通过波长 |
(nm) |
1310, 1490 |
H9122/WD ( B & C型 ) |
| 通道隔离 |
(dB) |
≥40 |
1550 &1490nm |
| 响应度 |
(A/W) |
≥0.85 |
1310nm |
≥0.9 |
1550nm |
| 接收光功率范围 |
(dBm) |
+2 ~ -10 |
模拟电视 ( CNR>45dB ) |
+2 ~ -20 |
数字电视 ( MER>29dB ) |
| 光反射损耗 |
(dB) |
≥55 |
|
| 光纤链接器 |
| SC/APC |
H9122、H9122/WF |
LC/APC |
H9122/WD |
射
频
特
性 |
工作带宽 |
(MHz) |
47 ~ 862 |
|
| 平坦度 |
(dB) |
≤±0.75 |
47 ~ 862MHz |
| 输出电平 |
(dBμV) |
>82 |
模拟电视 ( Pin=-3dBm ) |
>82 |
数字电视 ( Pin=-5dBm ) |
| 输出电平调节范围 |
(dB) |
0 ~ 18 |
MGC |
| 反射损耗 |
(dB) |
≥14 |
47 ~ 862MHz |
| 输出阻抗 |
(Ω) |
75 |
|
| 输出口数 |
|
1 |
|
| RF接头 |
|
F型英制 |
|
模
拟
TV
链
路
特
性 |
测试频道 |
CH |
59CH (PAL-D) |
|
| OMI |
(%) |
3.8 |
|
CNR1 |
(dB) |
54.6 |
Pin＝-2dBm |
CNR2 |
(dB) |
45.1 |
Pin＝-10dBm |
CTB |
(dB) |
≤-65 |
Pin:0~-10dBm |
CSO |
(dB) |
≤-65 |
Pin:0~-10dBm |
数
字
TV
特
性 |
OMI |
(%) |
4.3 |
|
| MER |
(dB) |
≥36 |
Pin = -15.0dBm |
≥31 |
Pin = -19.0dBm |
| BER |
(dB) |
<1.0E-9 |
Pin :+2.0 ~-20dBm |
通
用
特
性 |
供电 |
(V) |
DC+12V |
±1.0V |
| 功耗 |
(W) |
≤3 |
+12VDC, 210mA |
| 工作温度 |
(℃) |
-20 ~ +55 |
|
| 贮存温度 |
(℃) |
-40 ~ 85 |
|
| 工作相对湿度 |
(%) |
5 ~ 95 |
|
| 尺寸 (W)×(D)×(H) |
(mm) |
38×80×20 |
A型 |
50×88×22 |
B型 |
59.5×98×24 |
C型 |
测试数据  模拟电视测试数据 （PAL-D59CH, OMI＝3.8%）
Pin(dBm) |
+2 |
+1 |
0 |
-1 |
-2 |
-3 |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
-10 |
Vo(dBμV) |
93.3 |
91.2 |
89.3 |
87.3 |
85.1 |
83.4 |
81.0 |
79.5 |
77.6 |
75.0 |
73.1 |
71.5 |
69.1 |
PAD(dB) |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
CNR(dB) |
58.1 |
57.3 |
56.7 |
55.4 |
54.6 |
53.8 |
53.0 |
51.9 |
50.4 |
50.1 |
47.9 |
46.8 |
45.1 |
CTB(dB) |
65.7 |
70.0 |
70.9 |
72.1 |
71.1 |
75.0 |
74.0 |
72.0 |
70.6 |
69.3 |
68.5 |
67.6 |
65.7 |
CSO(dB) |
67.2 |
69.6 |
70.9 |
70.7 |
70.3 |
72.8 |
72.0 |
68.6 |
65.4 |
67.4 |
69.8 |
65.3 |
66.7 |
数字电视测试数据 （原始信号：MER=39.0dB, BER<1.0E-9，测试频点：858.00MHz， OMI = 4.3%）
Pin(dBm) |
Vo(dBμV) |
MER |
BER |
POST |
PRE |
| +2.0 |
97 |
39.0 |
<1.0E-9 |
<1.0E-9 |
| +1.0 |
94.9 |
39.0 |
<1.0E-9 |
<1.0E-9 |
+0.0 |
92.7 |
39.0 |
<1.0E-9 |
<1.0E-9 |
-1.0 |
90.1 |
39.0 |
<1.0E-9 |
<1.0E-9 |
| -2.0 |
88.8 |
39.0 |
<1.0E-9 |
<1.0E-9 |
| -3.0 |
86.8 |
39.0 |
<1.0E-9 |
<1.0E-9 |
| -4.0 |
84.6 |
39.0 |
<1.0E-9 |
<1.0E-9 |
| -5.0 |
82.2 |
39.0 |
<1.0E-9 |
<1.0E-9 |
| -6.0 |
80.2 |
39.0 |
<1.0E-9 |
<1.0E-9 |
| -7.0 |
78.9 |
39.0 |
<1.0E-9 |
<1.0E-9 |
| -8.0 |
76.0 |
39.0 |
<1.0E-9 |
<1.0E-9 |
| -9.0 |
75.1 |
38.9 |
<1.0E-9 |
<1.0E-9 |
| -10.0 |
72.9 |
38.8 |
<1.0E-9 |
<1.0E-9 |
| -11.0 |
70.5 |
38.6 |
<1.0E-9 |
<1.0E-9 |
| -12.0 |
68.4 |
37.8 |
<1.0E-9 |
<1.0E-9 |
| -13.0 |
67.2 |
37.6 |
<1.0E-9 |
<1.0E-9 |
| -14.0 |
64.9 |
37.4 |
<1.0E-9 |
<1.0E-9 |
| -15.0 |
62.7 |
36.8 |
<1.0E-9 |
<1.0E-9 |
| -16.0 |
60.7 |
35.7 |
<1.0E-9 |
<1.0E-9 |
| -17.0 |
59.1 |
34.5 |
<1.0E-9 |
<1.0E-9 |
| -18.0 |
57.1 |
33.3 |
<1.0E-9 |
<1.0E-9 |
| -19.0 |
55.1 |
31.2 |
<1.0E-9 |
<1.0E-9 |
|
-20.0 |
53.1 |
29.4 |
<1.0E-9 |
2.2E-9 |
产品系列
型号 |
输入波长 |
CATV工作波长 |
数据通过波长 |
光纤连接器 |
外型 |
H9122 |
1310或1550nm |
1260~1620nm |
- |
SC/APC
| A 型
|
H9122/WF |
1310, 1490/1550nm |
1540~1563nm |
- |
SC/APC |
H9122/WD |
1310, 1490/1550nm |
1540~1563nm |
1310/1490nm |
LC/APC |
B 型 & C 型 |

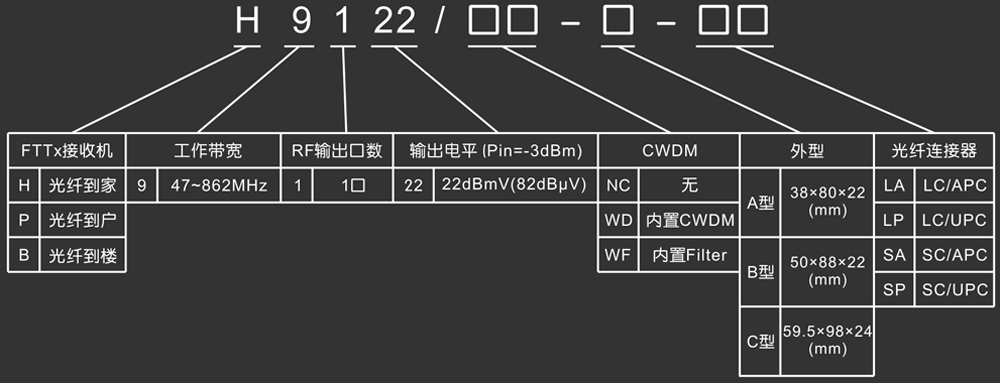

订货信息 |
|
|
