H9222L
H9222L/WD、H9222L/WF
47~862MHz
光纤到户 数字电视 两口输出 低光接收机
  H9222L 产品图片 相关下载 技术参数


产品概述
  Huatai华泰H9222L,工作带宽47~862MHz,是一款适合数字电视光纤到户(FTTH)应用的低光接收机,该机无论用于模拟电视或数字电视,均具有极高的接收灵敏度和优异的互调失真指标。在高光功率接收时,可通过PAD调节电平,起到限幅输出,故H9222L在+2dBm~-20dBm的大动态接收光功率范围内,均有优异的特性。
  H9222L用于模拟电视,接收光功率在-10dBm时,Vo≥68.0dBμV,CNR≥45dB。
  H9222L用于数字电视,接收光功率在-15dBm时,Vo≥66.0dBμV,MER≥36.2dB。
  H9222L用于数字电视,接收光功率在-20dBm时,Vo≥55.7dBμV,MER≥28.1dB。
  数字电视光纤到户,采用H9222L可以大量地节省光纤放大器的光功率资源。对运营商来说,可大幅度地降低网络的构建成本。适合农网数字电视,光纤到户,三网融合的广泛应用。
  H9222L光口模式有以下三种选型:
  H9222L :CATV工作波长为1260~1620nm。
  H9222L/WD:内置CWDM,适用单纤三波系统。CATV工作波长1550nm,通过波长
   1310/1490nm,可方便地链接EPON、GPON的ONU 。
  H9222L/WF:内置1310/1490nm滤波器,适用单纤三波系统。CATV工作波长
   1550nm 。
产品特点
超低的噪声(3.8%调制,-10dBm接收, CNR≥45dB)
极高的接收灵敏度,Pin= -15dBm,MER≥36.2dB
适用GPON,EPON,可与任何FTTx PON 技术兼容
可大量节省光功率资源,大幅度降低网络构建成本
47~862MHz带内,均具有良好的平坦特性(FL≤±0.75dB)
金属外壳,为光电敏感器件提供安全保护
接口在同一边,便于入户安装
低功耗、高性能、高可靠性
业界优异的性能价格比
主要应用
数字电视光纤到户
三网融合
FTTH PON
状态指示
红灯                                >+2dBm
绿灯                                +2~-16dBm
橙灯                                -16~-20dBm
红灯                                <-20dBm
注:可按用户订货要求设置
平坦度

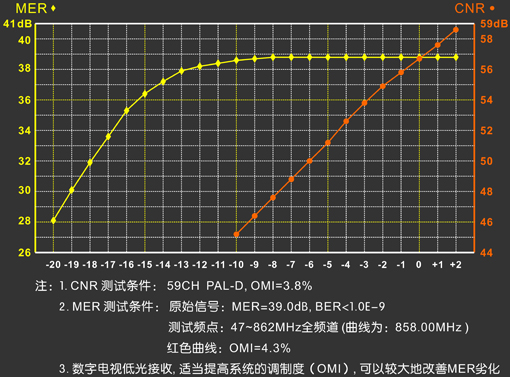

CNR、MER劣化表

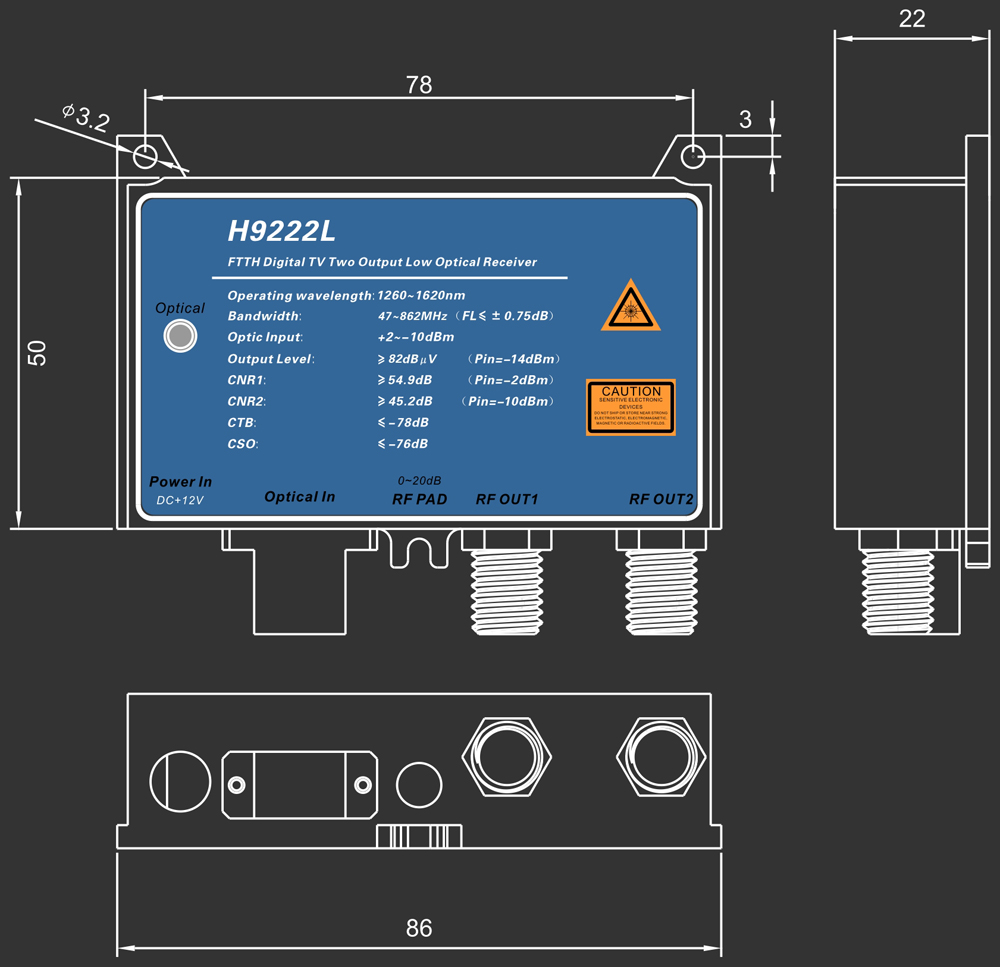

外形尺寸

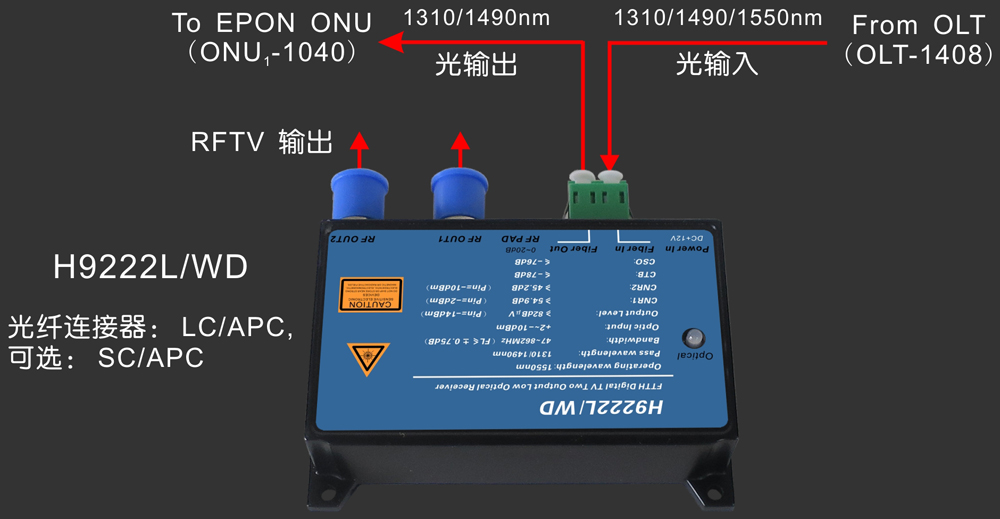

H9222L/WD 在单纤三波中的应用
