 产品概述 Huatai华泰H9122L,工作带宽47~862MHz，是一款适合数字电视光纤到户（FTTH）应用的低光接收机，该机无论用于模拟电视或数字电视，均具有极高的接收灵敏度和优异的互调失真指标。在高光功率接收时，可通过PAD调节电平，起到限幅输出,故H9122L在+2dBm~-20dBm的大动态接收光功率范围内，均有优异的特性。
H9122L用于模拟电视，接收光功率在-10dBm时，Vo≥86dBμV，CNR≥45dB。
H9122L用于数字电视，接收光功率在-15dBm时，Vo≥84.1dBμV，MER≥36.7dB。
H9122L用于数字电视，接收光功率在-20dBm时，Vo≥74.8dBμV，MER≥29.6dB。
数字电视光纤到户,采用H9122L可以大量地节省光纤放大器的光功率资源。对运营商来说,可大幅度地降低网络的构建成本。适合农网数字电视，光纤到户，三网融合的广泛应用。
H9122L光口模式有以下三种选型：
H9122L ：CATV工作波长为1260～1620nm。A型外壳。
H9122L/WD：内置CWDM，适用单纤三波系统。CATV工作波长1550nm，通过波长
1310/1490nm，可方便地链接EPON、GPON的ONU 。B型外壳。
H9122L/WF：内置1310/1490nm滤波器，适用单纤三波系统。CATV工作波长
1550nm 。A型外壳。
产品特点  超低的噪声（3.8%调制，-10dBm接收， CNR≥45dB）
极高的接收灵敏度，Pin= -15dBm，MER≥36.7dB
适用GPON，EPON，可与任何FTTx PON 技术兼容
可大量节省光功率资源，大幅度降低网络构建成本
47～862MHz带内，均具有良好的平坦特性（FL≤±0.75dB）
金属外壳，为光电敏感器件提供安全保护
低功耗、高性能、高可靠性
业界优异的性能价格比
主要应用 数字电视光纤到户 三网融合 FTTH PON 状态指示 红灯 >+2dBm 绿灯 +2~-16dBm 橙灯 -16~-20dBm
红灯 <-20dBm
注：可按用户订货要求设置

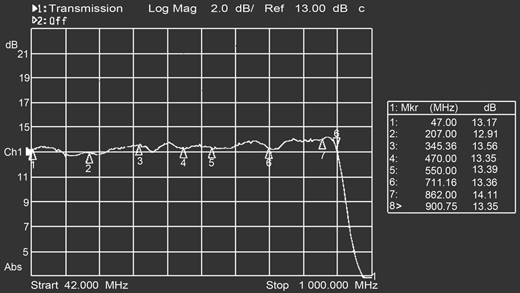

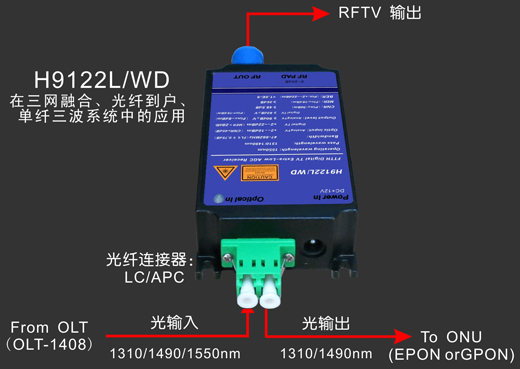

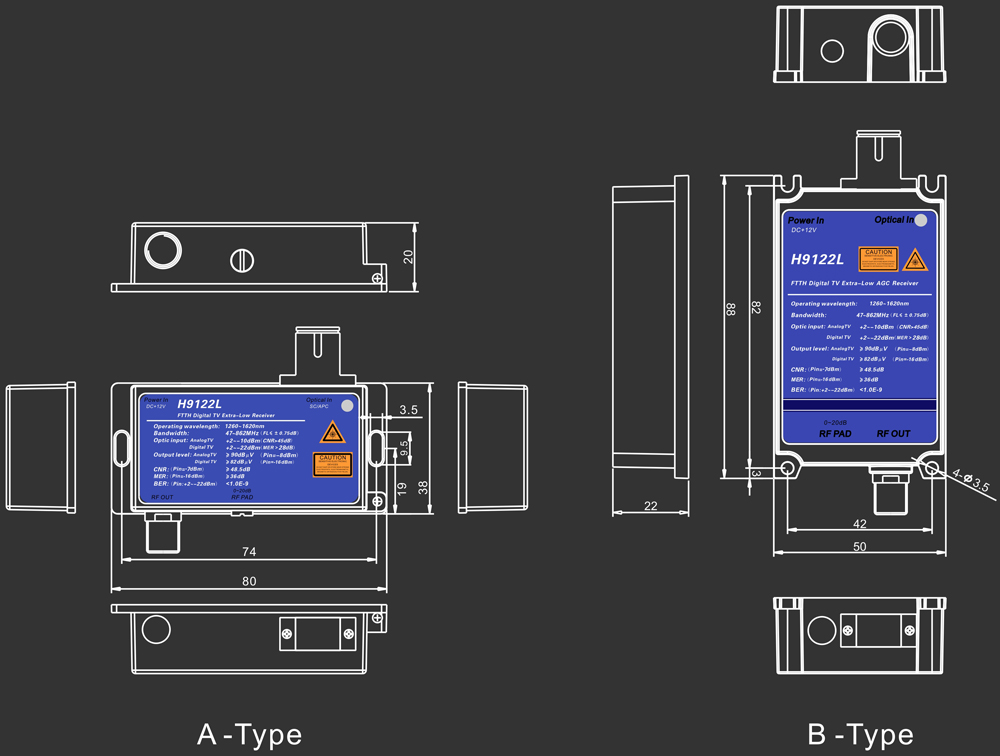

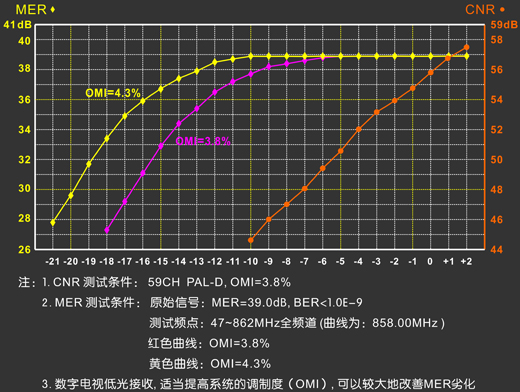

平坦度 CNR、MER劣化表 外形尺寸 H9122L/WD 在单纤三波中的应用 |
