杭州华泰光纤技术有限公司

产品信息
H9122TG
H9122TG/WD、H9122TG/WF
47~1050MHz
FTTH  顶级型 超低光
接收机
  H9122TG 产品图片 相关下载 技术参数


产品概述
  H9122TG,工作带宽47~1050MHz,是一顶级型、超低光CATV接收机,该机无论用于模拟电视或数字电视,均具有极高的接收灵敏度和优异的互调失真指标。内置光AGC,在高光功率接收时,起到限幅输出,故H9122TG在+2dBm~-24dBm的大动态接收光功率范围内,均有优异的特性。
  用于模拟电视,接收光功率在-10dBm时,Vo≥85.7dBμV,CNR≥46.3dB。
  用于数字电视,接收光功率在-19dBm时,Vo≥83.2dBμV,MER≥36.5dB。
  用于数字电视,接收光功率在-24dBm时,Vo≥72.2dBμV,MER≥29.9dB。
  数字电视光纤到户,采用H9122TG可大量地节省光纤放大器的光功率资源。对运营商来说,可大幅度地降低网络的构建成本。适合数字电视光纤到户,三网融合的广泛应用。
  H9122TG光口模式,有以下三种选型:
  H9122TG :CATV工作波长为1260~1620nm。
  H9122TG/WD:内置CWDM,适用单纤三波系统,CATV工作波长1550nm,通过波长,
  1310/1490nm,可方便地链接EPON、GPON的ONU。
  H9122TG/WF :内置1310/1490nm滤波器,适用单纤三波系统。CATV工作波长
  1550nm。
产品特点
超低的噪声(3.8%调制,-10dBm接收,CNR≥46.3dB)
优异的AGC特性: Pin=-1dBm ~ -17dBm
极高的接收灵敏度,Pin= -19dBm,MER≥36.5dB
适用GPON,EPON,可与任何FTTx PON 技术兼容
可大量节省光功率资源,大幅度降低网络构建成本
47~1050MHz带内,均具有良好的平坦特性(FL≤±0.75dB)
金属外壳,为光电敏感器件提供安全保护
高输出电平,可供多用户使用
低功耗、高性能、高性价比
主要应用
CATV光纤到户
三网融合
FTTH PON
状态指示
输入光功率状态指示:   ≥0dB                                    红色
                                        0dBm ~ -16dBm               绿色
                                        -16dBm~-20dBm              橙色
                                        ≤-20dBm                             红色
平坦度

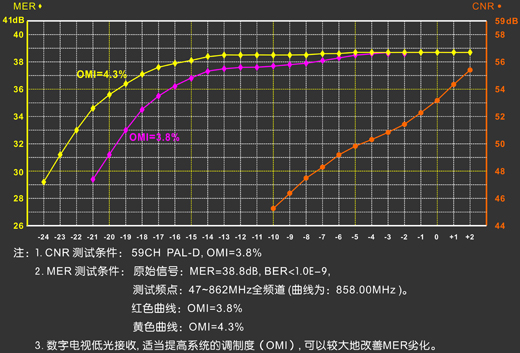

CNR、MER劣化表

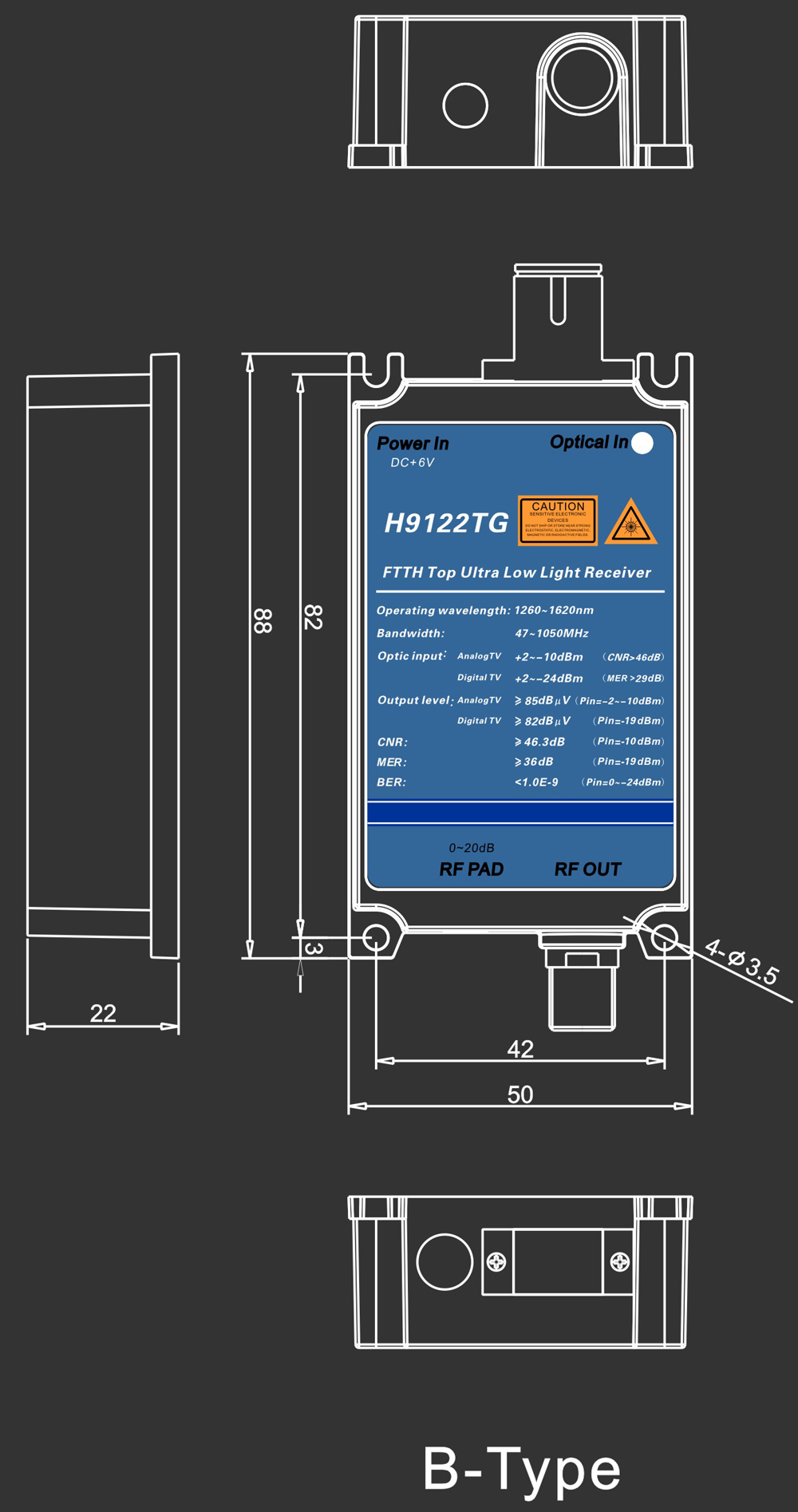

外形尺寸

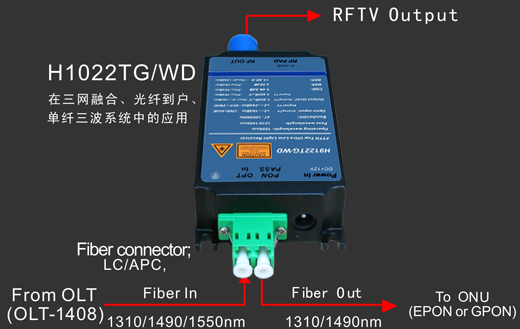

H9122TG/WD 在单纤三波中的应用
