H1228
H1228/WD、H1228/WF
47~1200MHz
光纤到户  CATV
光接收机
  H1228 产品图片 相关下载 技术参数


产品概述
  Huatai华泰 H1228,工作带宽47~1200MHz,产品采用高灵敏度光接收管和Huatai华泰专用的低噪声匹配电路,无论用于模拟电视或数字电视,均具有极高的接收灵敏度和优异的互调失真指标,是一款低功耗、高性能、高性价比的三网融合、光纤到户CATV光接收机。 在高光功率接收时,可通过PAD调节电平,,起到限幅输出,故 H1228在+2dBm~-21dBm的大动态接收光功率范围内,均有优异的特性。
  H1228用于模拟电视,接收光功率在-10dBm时,Vo≥75.7dBμV,CNR≥45.3dB。
  H1228用于数字电视,接收光功率在-16dBm时,Vo≥67.2dBμV,MER≥36.1dB。
  H1228用于数字电视,接收光功率在-20dBm时,Vo≥58.8dBμV,MER≥30.1dB。
  三网融合,光纤到户,采用H1228 可以大量地节省光纤放大器的光功率资源,可大幅度地降低网络构建成本。
  H1228光口模式有以下三种选型:
  H1228        :CATV工作波长为1260~1620nm。A型外壳
  H1228/WD:内置CWDM,适用单纤三波系统,CATV工作波长1550nm,
  通过波长1310/1490nm,可方便地链接EPON、GPON的ONU。B型外壳
  H1228/WF:内置1310/1490nm滤波器,适用单纤三波系统,CATV工
  作波长1550nm。A型外壳
产品特点
超低的噪声(3.8%调制,-10dBm接收,CNR≥45.3dB)
极高的接收灵敏度,Pin= -16dBm,MER≥36.1dB
适用GPON,EPON,可与任何FTTx PON 技术兼容
可大量节省光功率资源,大幅度降低网络构建成本
47~1200MHz带内,均具有良好的平坦特性(FL≤±1.0dB)
金属外壳,为光电敏感器件提供安全保护
高输出电平,可供多用户使用
低功耗、高性能、高性价比
主要应用
CATV光纤到户
三网融合
FTTH PON
状态指示
红灯                                >0dBm
绿灯                                0~ -7dBm
橙灯                                -7 ~ -10dBm
红灯                                < -10dBm
注:可按用户订货要求设置

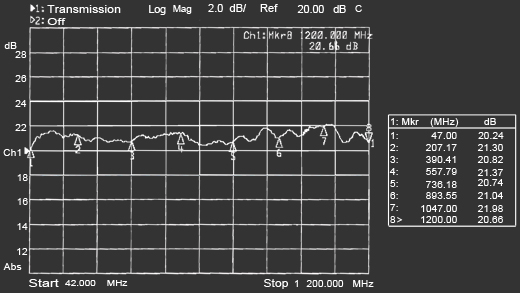

平坦度

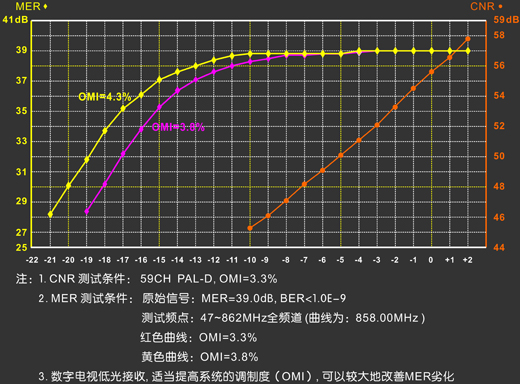

CNR、MER劣化表

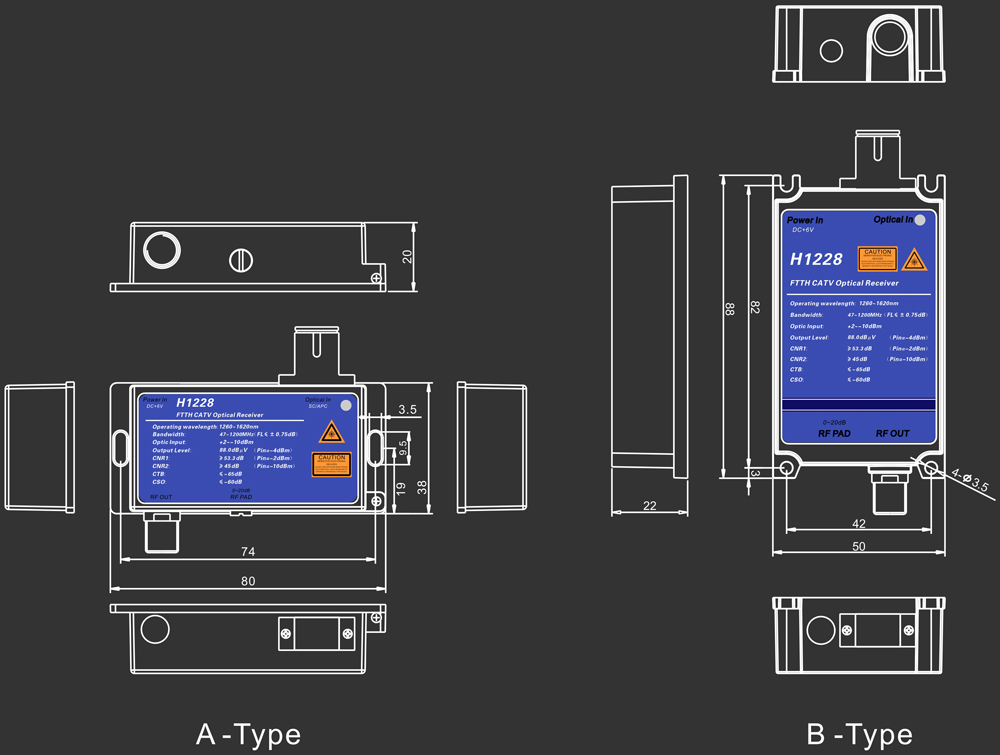

外形尺寸

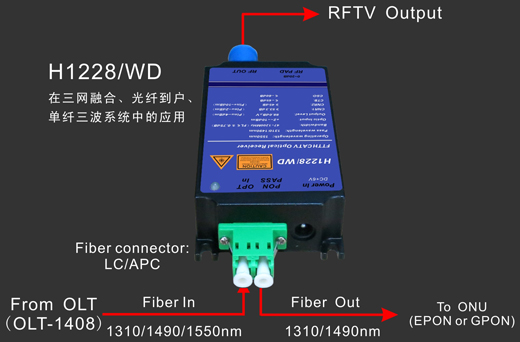

H1228/WD 在单纤三波中的应用
