P9134
P9134/WD、P9134/WF
47~862MHz
光纤到户 CATV 高输出 光接收机
  P9134 产品图片 相关下载 技术参数


产品概述
        Huatai华泰P9134,工作带宽47~862MHz,该机无论用于模拟电视或数字电视,均具有极高的接收灵敏度和优异的互调失真指标。在高光功率接收时,可通过PAD调节电平,起到限幅输出,故P9134在+2dBm~-20dBm的大动态接收光功率范围内,均有优异的特性。
        P9134用于模拟电视,Pin=-10dBm时,Vo≥86dBμV,CNR≥43dB。
        P9134用于数字电视,Pin=-15dBm时,Vo≥84.1dBμV,MER≥36.7dB。
        P9134用于数字电视,Pin=-20dBm时,Vo≥74.8dBμV,MER≥29.6dB。
        三网融合,光纤到户,采用P9134可以大量地节省光纤放大器的光功率资源。对运营商来说,可以大幅度地降低网络的构建成本。
        P9134光口模式有以下三种选型:
                P9134        :CATV工作波长为1260~1620nm。A型外壳
                P9134/WD:内置CWDM,适用单纤三波系统。CATV工作波长1550nm,通
                                         过波长1310/1490nm,可方便地链接EPON、GPON的ONU 。
                                         B型外壳
                P9134/WF:内置1310/1490nm滤波器,适用单纤三波系统。CATV工作波长
                                         1550nm。A型外壳
产品特点
超低的噪声(3.8%调制,-10dBm接收, CNR≥43dB)
极高的接收灵敏度,Pin= -15dBm,MER≥36dB
适用GPON,EPON,可与任何FTTx PON 技术兼容
高电平输出 (Pin= -6dBm,Vo≥94dBμV)
可大量节省光功率资源,大幅度降低网络构建成本
47~862MHz带内,均具有良好的平坦特性(FL≤±0.75dB)
金属外壳,为光电敏感器件提供安全保护
低功耗、高性能、高可靠性
业界优异的性能价格比
主要应用
光纤到户
三网融合
FTTH PON
状态指示
红灯                                >+2dBm
绿灯                                +2~-16dBm
橙灯                                -16~-20dBm
红灯                                <-20dBm
注:可按用户订货要求设置

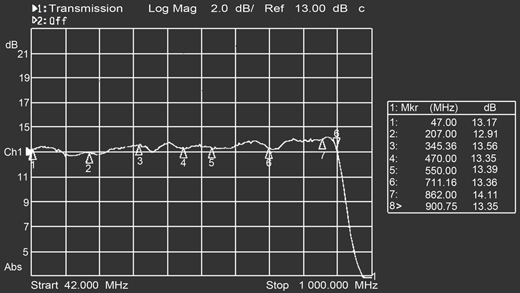

平坦度
CNR、MER劣化表

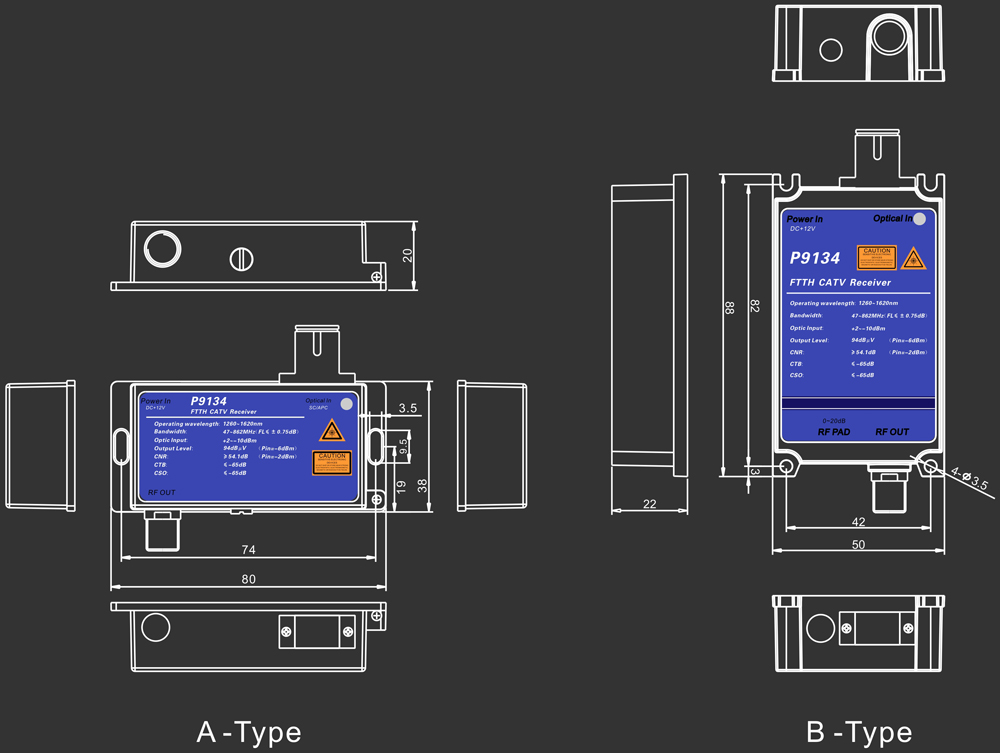

外形尺寸

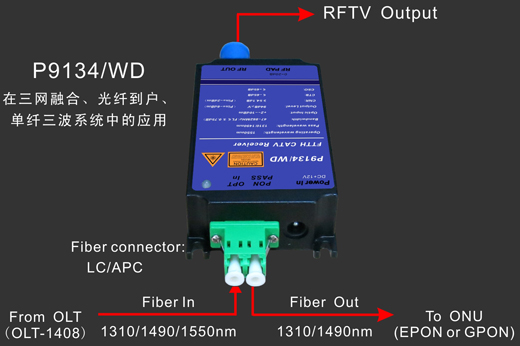

P9134/WD 在单纤三波中的应用
