P9128G
P9128G/WD、P9128G/WF
47~862MHz
光纤到户 CATV AGC 光接收机
  P9128G 产品图片 相关下载 技术参数


产品概述
        Huatai华泰P9128G,工作带宽47~862MHz,带AGC功能(Pin=+2~-8dBm,Vo=88 dBμV),是一款适合光纤到户(FTTH)应用的低功耗、高性能、高性价比的 CATV光接收机。该机无论用于模拟电视或数字电视,均具有极高的接收灵敏度和优异的互调失真指标。由于内置光AGC,在高光功率接收时,起到限幅输出,故P9128G在+2dBm~-20dBm的大动态接收光功率范围内,均有优异的特性:
        用于模拟电视,Pin=-10dBm,Vo≥82dBμV,CNR≥43dB。
        用于数字电视,Pin=-15dBm,Vo≥83.4dBμV,MER≥36.6dB。
        用于数字电视,Pin=-20dBm,Vo≥73.2dBμV,MER≥29.2dB。
       三网融合,光纤到户,采用P9128G可以大量地节省光纤放大器的光功率资源。对运营商来说,可以大幅度地降低网络的构建成本。P9128G光口模式有以下三种选型:
                P9128G        :CATV工作波长为1260~1620nm。A型外壳
                P9128G/WD:内置CWDM,适用单纤三波系统,CATV工作波长1550nm,通
                                             过波长1310/1490nm,可方便地链接EPON、GPON的ONU 。
                                            B型外壳
                P9128G/WF:内置1310/1490nm滤波器,适用单纤三波系统,CATV工作波长
                                            1550nm 。A型外壳
产品特点
超低的噪声(3.8%调制,-10dBm接收, CNR≥43dB)
极高的接收灵敏度,Pin= -15dBm,MER≥36dB
适用GPON,EPON,可与任何FTTx PON 技术兼容
优异的光AGC特性
47~862MHz带内,均具有良好的平坦特性(FL≤±0.75dB)
金属外壳,为光电敏感器件提供安全保护
低功耗、高性能、高可靠性
可大量节省光功率资源,大幅度降低网络构建成本
业界优异的性能价格比
主要应用
光纤到户
三网融合
FTTH PON
状态指示
红灯                                >+2dBm
绿灯                                +2~-16dBm
橙灯                                -16~-20dBm
红灯                                <-20dBm
注:可按用户订货要求设置

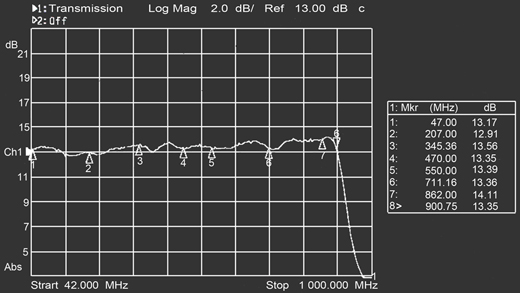

平坦度

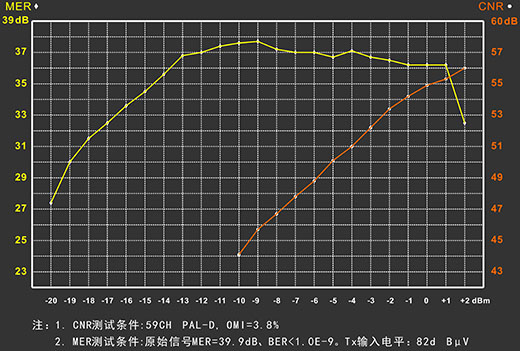

CNR、MER劣化表

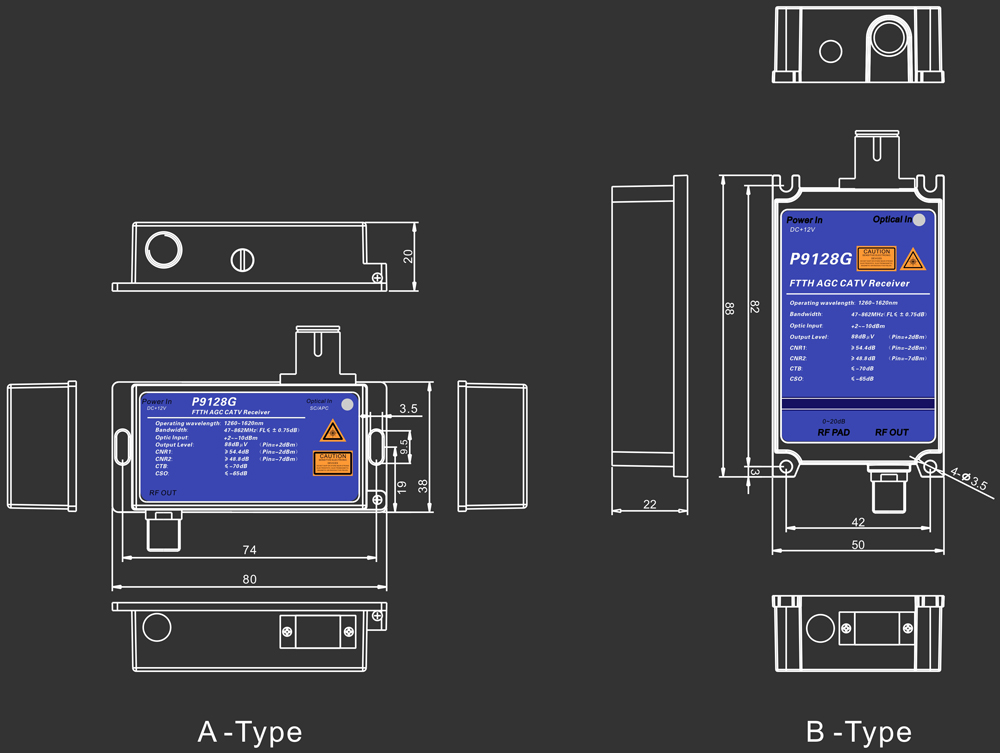

外形尺寸

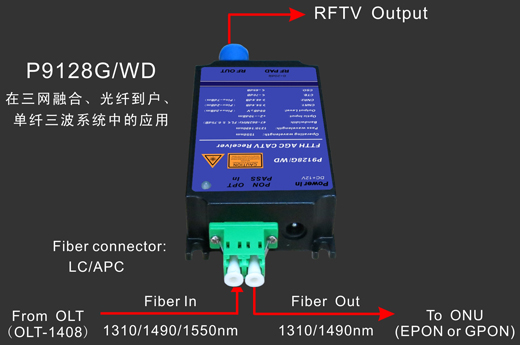

P9128G/WD 在单纤三波中的应用
