 技术参数 |
| |
性能 |
指标 |
补充 |
光
学
特
性 |
CATV工作波长 |
(nm) |
1260~1620 |
H9122TG |
1540~1563 |
H9122TG/WF, H9122TG/WD
|
| 通过波长 |
(nm) |
1310, 1490 |
H9122TG/WD |
| 通道隔离 |
(dB) |
≥40 |
1550 &1490nm |
| 响应度 |
(A/W) |
≥0.85 |
1310nm |
≥0.9 |
1550nm |
| 接收光功率范围 |
(dBm) |
+2 ~ -10 |
模拟电视 (CNR>46dB) |
+2~ -24 |
数字电视 (MER>29dB) |
| 光反射损耗 |
(dB) |
≥55 |
|
| 光纤链接器 |
|
SC/APC |
H9122TG, H9122TG/WF |
LC/APC |
H9122TG/WD |
射
频
特
性 |
工作带宽 |
(MHz) |
47 ~ 1050 |
|
| 平坦度 |
(dB) |
≤±0.75 |
47 ~ 1050MHz |
| 输出电平 |
(dBμV) |
>85 |
模拟电视 (Pin＝+2~ -10dBm) |
>82 |
数字电视 (Pin＝-19dBm) |
| AGC特性 |
(dB) |
≤±1.0 |
Pin= -1~ -17dBm |
| 输出电平调节范围 |
(dB) |
0 ~ 18 |
MGC |
| 反射损耗 |
(dB) |
≥14 |
47 ~ 1000MHz |
| 输出阻抗 |
(Ω) |
75 |
|
| 输出口数 |
|
1 |
|
| RF接头 |
|
F型英制 |
|
模拟
TV
链路
特性 |
测试频道 |
CH |
59CH (PAL-D) |
NTSC/80CH |
| OMI |
(%) |
3.8 |
|
CNR1 |
(dB) |
51.8 |
Pin＝-2dBm |
CNR2 |
(dB) |
46.3 |
Pin＝-10dBm |
CTB |
(dB) |
≤-65 |
Pin:0~ -10dBm |
CSO |
(dB) |
≤-61 |
Pin:-1~-10dBm |
数字
TV
链路
特性 |
OMI |
(%) |
4.3 |
|
| MER |
(dB) |
≥36 |
Pin=-19.0dBm |
≥29 |
Pin=-24.0dBm |
| BER |
(dB) |
<1.0E-9 |
Pin : 0~-24dBm |
通
用
特
性 |
供电 |
(V) |
DC+6V |
±1.0V |
| 功耗 |
(W) |
≤2.5 |
+6VDC, 350mA |
| 工作温度 |
(℃) |
-20 ~ +55 |
|
| 贮存温度 |
(℃) |
-40 ~ 85 |
|
| 工作相对湿度 |
(%) |
5 ~ 95 |
|
| 尺寸 (W)×(D)×(H) |
(mm) |
50×88×22
|
(W)×(D)×(H) |
测试记录  模拟电视测试数据 （PAL-D59CH, OMI＝3.8%）
| Pin(dBm) |
+2 |
+1 |
0 |
-1 |
-2 |
-3 |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
-10 |
| Vo(dBμV) |
92.5 |
90.5 |
87.8 |
86.4 |
85.8 |
85.6 |
85.4 |
85.6 |
86.0 |
86.4 |
86.2 |
86.0 |
85.7 |
| CNR(dB) |
55.4 |
54.4 |
53.4 |
52.0 |
51.8 |
51.3 |
50.8 |
49.8 |
49.8 |
48.0 |
48.3 |
47.3 |
46.3 |
| CTB(dB) |
60 |
63 |
64 |
63 |
63 |
63 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
| CSO(dB) |
55 |
57 |
58 |
60 |
60 |
60 |
61 |
61 |
61 |
61 |
61 |
61 |
61 |
数字电视测试数据 （原始信号：MER=39.0dB, BER<1.0E-9，测试频点：858.00MHz， OMI = 4.3%）
Pin(dBm) |
Vo(dBμV) |
MER |
BER |
POST |
PRE |
+2 |
96.7 |
38.1 |
<1.0E-9 |
<1.0E-9 |
+1 |
94.8 |
38.3 |
<1.0E-9 |
<1.0E-9 |
+0.0 |
92.7 |
38.6 |
<1.0E-9 |
<1.0E-9 |
-1.0 |
90.1 |
38.6 |
<1.0E-9 |
<1.0E-9 |
|
-2.0 |
88.3 |
38.3 |
<1.0E-9 |
<1.0E-9 |
|
-3.0 |
86.8 |
38.3 |
<1.0E-9 |
<1.0E-9 |
|
-4.0 |
84.8 |
38.3 |
<1.0E-9 |
<1.0E-9 |
|
-5.0 |
85.6 |
38.5 |
<1.0E-9 |
<1.0E-9 |
|
-6.0 |
86.1 |
38.2 |
<1.0E-9 |
<1.0E-9 |
|
-7.0 |
86.9 |
38.5 |
<1.0E-9 |
<1.0E-9 |
|
-8.0 |
88.0 |
38.3 |
<1.0E-9 |
<1.0E-9 |
|
-9.0 |
89.0 |
38.3 |
<1.0E-9 |
<1.0E-9 |
|
-10.0 |
89.4 |
38.3 |
<1.0E-9 |
<1.0E-9 |
|
-11.0 |
90.1 |
38.3 |
<1.0E-9 |
<1.0E-9 |
|
-12.0 |
90.9 |
38.3 |
<1.0E-9 |
<1.0E-9 |
|
-13.0 |
91.2 |
38.2 |
<1.0E-9 |
<1.0E-9 |
|
-14.0 |
90.4 |
38.2 |
<1.0E-9 |
<1.0E-9 |
|
-15.0 |
89.0 |
38.1 |
<1.0E-9 |
<1.0E-9 |
|
-16.0 |
88.2 |
37.9 |
<1.0E-9 |
<1.0E-9 |
|
-17.0 |
87.2 |
37.5 |
<1.0E-9 |
<1.0E-9 |
-18.0 |
85.0 |
37.1 |
<1.0E-9 |
<1.0E-9 |
-19.0 |
83.2 |
36.5 |
<1.0E-9 |
<1.0E-9 |
-20.0 |
80.6 |
35.7 |
<1.0E-9 |
<1.0E-9 |
-21.0 |
78.5 |
34.6 |
<1.0E-9 |
<1.0E-9 |
-22.0 |
76.7 |
33.1 |
<1.0E-9 |
<1.0E-9 |
-23.0 |
74.6 |
31.7 |
<1.0E-9 |
2.7E-4 |
-24.0 |
72.2 |
29.9 |
<1.0E-9 |
5.0E-6 |
产品系列
型号 |
输入波长 |
CATV工作波长 |
数据通过波长 |
光纤连接器 |
H9122TG |
1310或1550nm |
1260~1620nm |
-
| SC/APC
|
H9122TG/WD |
1310, 1490/1550nm |
1540~1563nm |
1310/1490nm |
LC/APC |
H9122TG/WF |
1310, 1490/1550nm |
1540~1563nm |
- |
SC/APC |

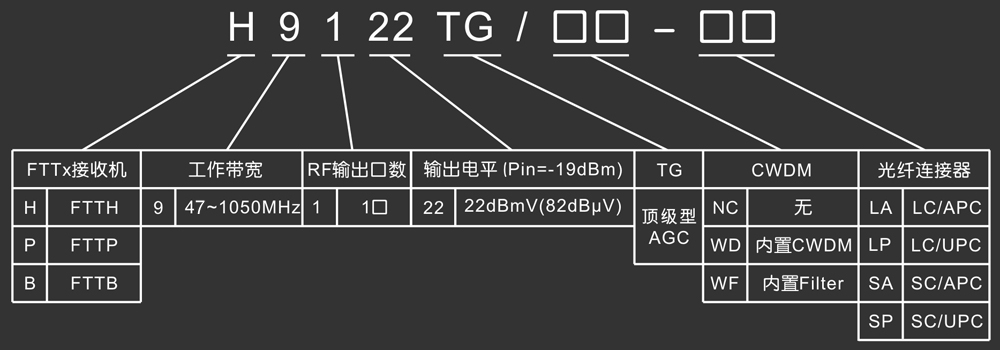

订货信息 |
|
|
