技术参数 |
|
性能 |
指标 |
补充 |
光
学
特
性 |
CATV工作波长 |
(nm) |
1260~1620 |
H1222G ( A 型 ) |
1540~1563 |
H1222G/WF,H1222G/WD ( A & B 型 )
|
通过波长 |
(nm) |
1310, 1490 |
H1222G/WD ( B 型 ) |
通道隔离 |
(dB) |
≥40 |
1550 &1490nm |
响应度 |
(A/W) |
≥0.85 |
1310nm |
≥0.9 |
1550nm |
接收光功率范围 |
(dBm) |
+3 ~ -10 |
模拟电视 (CNR>45dB) |
+2 ~ -20 |
数字电视 (MER≥29dB) |
光反射损耗 |
(dB) |
≥55 |
|
光纤链接器 |
| SC/APC |
H1222G、H1222G/WF |
LC/APC |
H1222G/WD |
射
频
特
性 |
工作带宽 |
(MHz) |
47 ~1200 |
|
平坦度 |
(dB) |
≤±1.0 |
47~1200MHz |
输出电平 |
(dBμV) |
>82 |
模拟电视 (Pin=-7~+3dBm) |
>82 |
数字电视 (Pin=-6dBm) |
AGC特性 |
(dB) |
≤±1.0 |
Pin=+2.0~-8.0dBm |
输出电平调节范围 |
(dB) |
0 ~ 18 |
MGC |
反射损耗 |
(dB) |
≥14 |
47 ~ 862MHz |
输出阻抗 |
(Ω) |
75 |
|
输出口数 |
|
1 |
|
RF接头 |
|
F型英制 |
|
模
拟
TV
链
路
特
性 |
测试频道 |
CH |
59CH (PAL-D) |
|
OMI |
(%) |
3.8 |
|
CNR1 |
(dB) |
53.5 |
Pin=-2dBm |
CNR2 |
(dB) |
45.2 |
Pin=-10dBm |
CTB |
(dB) |
≤-65 |
Pin:0~-10dBm |
CSO |
(dB) |
≤-62 |
Pin:0~-10dBm |
数
字
TV
特
性 |
OMI |
(%) |
4.3 |
|
MER |
(dB) |
≥36 |
Pin = -15.0dBm |
≥29 |
Pin = -20.0dBm |
BER |
(dB) |
<1.0E-9 |
Pin :+2.0 ~-20dBm |
通
用
特
性 |
供电 |
(V) |
DC+6V |
±1.0V |
功耗 |
(W) |
≤2 |
+6VDC/+12VDC, 220mA |
工作温度 |
(℃) |
-20 ~ +55 |
|
贮存温度 |
(℃) |
-40 ~ 85 |
|
工作相对湿度 |
(%) |
5 ~ 95 |
|
尺寸 (W)×(D)×(H) |
(mm) |
38×80×20 |
A型 |
50×88×22 |
B型 |
测试数据
模拟电视测试数据 (PAL-D59CH, OMI=3.8%)
Pin(dBm) |
+3 |
+2 |
+1 |
0 |
-1 |
-2 |
-3 |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
-10 |
Vo(dBμV) |
84.5 |
84.6 |
84.5 |
83.9 |
84.4 |
84.1 |
83.9 |
83.7 |
83.8 |
83.9 |
83.2 |
81.0 |
78.9 |
76.9 |
CNR(dB) |
57.6 |
56.7 |
55.9 |
55.1 |
54.4 |
53.5 |
52.5 |
50.6 |
50.2 |
49.2 |
48.3 |
47.1 |
46.0 |
45.2 |
CTB(dB) |
70.9 |
69.1 |
68.1 |
72.9 |
70.1 |
67.2 |
67.1 |
67.7 |
68.8 |
68.4 |
65.0 |
67.5 |
69.0 |
65.1 |
CSO(dB) |
64.8 |
65.0 |
65.8 |
66.0 |
67.7 |
65.9 |
66.5 |
62.6 |
62.8 |
63.3 |
61.5 |
62 |
62.3 |
64.1 |
数字电视测试数据 (原始信号:MER=39.0dB, BER<1.0E-9,测试频点:858.00MHz, OMI = 4.3%)
Pin(dBm) |
Vo(dBμV) |
MER |
BER |
POST |
PRE |
+2.0 |
85.6 |
39.0 |
<1.0E-9 |
<1.0E-9 |
+1.0 |
84.6 |
39.0 |
<1.0E-9 |
<1.0E-9 |
+0.0 |
84.4 |
39.0 |
<1.0E-9 |
<1.0E-9 |
-1.0 |
84.4 |
39.0 |
<1.0E-9 |
<1.0E-9 |
-2.0 |
84.1 |
39.0 |
<1.0E-9 |
<1.0E-9 |
-3.0 |
83.6 |
39.0 |
<1.0E-9 |
<1.0E-9 |
-4.0 |
84.0 |
39.0 |
<1.0E-9 |
<1.0E-9 |
-5.0 |
83.5 |
39.0 |
<1.0E-9 |
<1.0E-9 |
-6.0 |
83.7 |
39.0 |
<1.0E-9 |
<1.0E-9 |
-7.0 |
81.8 |
39.0 |
<1.0E-9 |
<1.0E-9 |
-8.0 |
80.2 |
38.9 |
<1.0E-9 |
<1.0E-9 |
-9.0 |
78.6 |
38.8 |
<1.0E-9 |
<1.0E-9 |
-10.0 |
76.3 |
38.8 |
<1.0E-9 |
<1.0E-9 |
-11.0 |
74.1 |
38.6 |
<1.0E-9 |
<1.0E-9 |
-12.0 |
72.1 |
38.3 |
<1.0E-9 |
<1.0E-9 |
-13.0 |
70.4 |
37.8 |
<1.0E-9 |
<1.0E-9 |
-14.0 |
68.9 |
37.6 |
<1.0E-9 |
<1.0E-9 |
-15.0 |
66.6 |
36.8 |
<1.0E-9 |
<1.0E-9 |
-16.0 |
64.3 |
35.9 |
<1.0E-9 |
<1.0E-9 |
-17 |
62.1 |
34.7 |
<1.0E-9 |
<1.0E-9 |
-18 |
60.2 |
33.0 |
<1.0E-9 |
<1.0E-9 |
-19 |
58.7 |
31.4 |
<1.0E-9 |
<1.0E-9 |
-20 |
56.6 |
29.4 |
<1.0E-9 |
<1.0E-9 |
产品系列
型号 |
输入波长 |
CATV工作波长 |
数据通过波长 |
光纤连接器 |
外型 |
H1222G |
1310或1550nm |
1260~1620nm |
-
|
SC/APC
|
A 型
|
H1222G/WF |
1310, 1490/1550nm |
1540~1563nm |
- |
SC/APC |
H1222G/WD |
1310, 1490/1550nm |
1540~1563nm |
1310/1490nm |
LC/APC |
B型 |

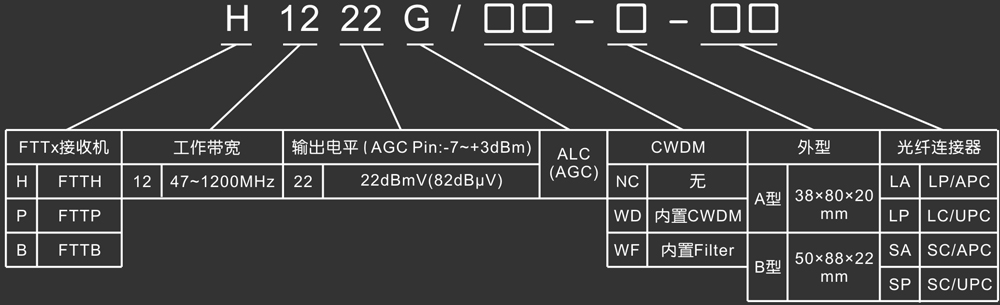

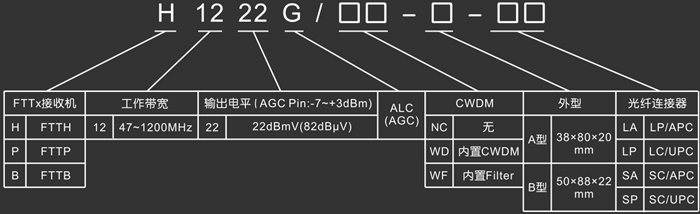

订货信息
|
|
|
