四输出口光接收机
  B9428 产品图片 相关下载 技术参数


产品概述
  Huatai华泰B9428产品系列,工作带宽47~862MHz,输出电平Vo=88dBμV (Pin=-2dBm),适用FTTB光纤接入网,是一款低功耗、高性能、高性价比的RFTV广播网的ONU光接收单元。
  产品采用高灵敏度光接收管和Huatai华泰专用的低噪声匹配电路。产品在3.8% 调制,满频道传输。-10dBm光功率接收,CNR仍可达到45dB的高指标。这意味着,为满足用户45dB的CNR,采用B9428只需较小的光功率。
  产品内置RF级间增益调整,接收光功率在+3dBm(Vo≤88dBμV)至-12dBm的大范围内,均有良好的线性。用户可根据不同的接收光功率,选择高的CNR和合适的输出电平。
       B9428光口模式可有以下三种选型:
        B9428/NC:RFTV工作波长为1210~1600nm。
        B9428/WF:内置频道过滤器,RFTV工作波长1550nm。
        B9428/WD:内置CWDM,RFTV工作波长1550nm,通过1310/1490nm到达
              GEPON ONU。
产品特点
超低的噪声(3.8%调制,-10dBm接收,CNR≥45dB)
接收光功率在+3dBm(Vo≤88dBμV)至-12dBm的大范围内,均有良好的线性
47~862MHz带内,均具有良好的平坦特性(FL≤±1.0dB)
内置级间增益调节,可根据不同的光功率,选择高的CNR和合适的输出电平
四口高电平输出,可服务更多的用户
锌压铸一体化金属外壳,为光电敏感器件提供安全保护
低功耗,高性价比
主要应用
FTTH,FTTP, FTTO
FTTC, FTTN
HFC
状态指示
输入光功率指示 : ≤-13dB                               LED 不亮
                                    +3dBm ~ -12dBm            绿色
                                    ≥+3dBm                            红色
电源指示: 电源开                       绿色
                       电源关                       LED不亮
注意事项
本产品可在+3dBm~-12dBm的接收光功率范围内均有良好的特性。
接收光功率在+3dBm~-2dBm时,可获得很高的系统CNR,但必须将机内的PAD 调整至每口输出电平≤88dBμV(全频道传输),以保证系统的失真指标。
在接收光功率≤-3dBm时,为获得高的输出电平,覆盖更多的用户,机内的PAD 可调至最小。
本产品RF为四口均衡输出,未接入系统的输出口,应接上75Ω的假负载。(选购件)
为便于产品维修,本产品采用外置适配电源,电源输出电压为 DC+12V±1V,工作电流:500mA。

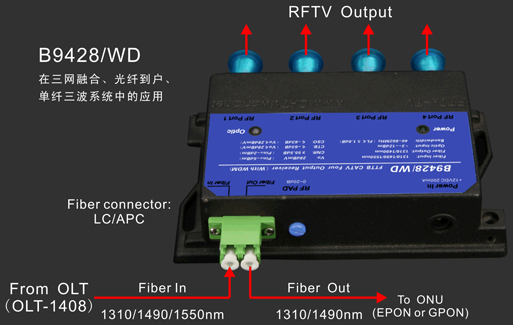

B9428/WD工作原理图
