性能 |
指标 |
补充 |
光
学
特
性 |
CATV工作波长 |
(nm) |
1210~1600 |
B9428 |
1540~1560 |
B9428/WF, B9428/WD
|
| 输入波长 |
(nm) |
1310, 1490/1550 |
| 通过波长 |
(nm) |
1310, 1490 |
| 频道隔离度 |
(dB) |
≥40 |
1550 &1490nm |
| 响应度 |
(A/W) |
≥0.85 |
1310nm |
≥0.9 |
1550nm |
| 接收光功率 |
(dBm) |
+3 ~ -12 |
|
| 光反射损耗 |
(dB) |
≥55 |
|
| 光纤链接器 |
|
SC/APC |
B9428/WD: LC/APC |
射
频
特
性 |
工作带宽 |
(MHz) |
47 ~ 862 |
|
| 平坦度 |
(dB) |
≤±1.0 |
|
| 输出电平 |
(dBμV) |
88 |
Pin = -5dBm |
| 输出电平调节范围 |
(dB) |
0 ~ 18 |
MGC |
| 反射损耗 |
(dB) |
≥14 |
47 ~ 862MHz |
| 输出阻抗 |
(Ω) |
75 |
|
| 输出口数 |
|
4 |
|
| RF接头 |
|
F型英制 |
|
链
路
特
性 |
测试频道 |
CH |
59CH (PAL-D) |
NTSC/80CH |
| OMI |
(%) |
3.8 |
|
CNR1 |
(dB) |
56.6 |
Pin = -2dBm |
CNR2 |
(dB) |
48.5 |
Pin = -8dBm |
CTB |
(dB) |
≤-63 |
Vo≤88dBμV |
CSO |
(dB) |
≤-63 |
Vo≤88dBμV |
| HUM |
(dB) |
≤-60 |
|
通
用
特
性 |
供电 |
(V) |
+12VDC |
±1.0V |
| 功耗 |
(W) |
≤3 |
+12VDC, 190mA |
| 工作温度 |
(℃) |
-20 ~ +50 |
|
| 贮存温度 |
(℃) |
-40 ~ 85 |
|
| 工作相对湿度 |
(%) |
5 ~ 59 |
|
| 尺寸 (W)×(D)×(H) |
|
4.6×2.9×1.1( " )
118×73×29 ( mm ) |
|
 测试数据  表1：机内PAD为0dB衰减：
Pin(dBm) |
-5 |
-6 |
-7 |
-8 |
-9 |
-10 |
-11 |
Vo(dBμV) |
88 |
86 |
84 |
82
| 80
| 78
| 76
|
CNR(dB) |
52 |
51 |
49.5 |
48.5 |
47 |
45 |
44.3 |
CTB(dB) |
63 |
66 |
68 |
68 |
70 |
68 |
67 |
CSO(dB) |
72 |
72 |
74 |
74
| 69
| 68
| 67
|
表2：机内PAD为7dB衰减：
Pin(dBm) |
-1 |
-2 |
-3 |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
-10 |
-11 |
Vo(dBμV) |
89 |
87 |
85 |
83 |
81 |
79 |
77
| 75
| 73
| 71
| 69
|
CNR(dB) |
57 |
56 |
55 |
54 |
53 |
51.5 |
49.5 |
48 |
47 |
45 |
44 |
CTB(dB) |
62 |
63 |
66 |
66 |
68 |
68 |
68 |
68 |
68 |
68 |
64 |
CSO(dB) |
70 |
72 |
75 |
74 |
73 |
70 |
70
| 68
| 66
| 65
| 62
|
注: 1、测试条件：PAL-D59CH，OMI＝3.8%
2、Vo为每口输出电平
3、测试机型：B9428
产品系列
型号 |
输入波长 |
工作波长 |
通过波长 |
光纤连接器 |
B9428/NC |
13101550nm |
1210~1600nm |
-
| SC/APC
|
B9428/WD |
1310, 1490/1550nm |
1540~1560nm |
1310~1490nm |
LC/APC |
B9428/WF |
1310, 1490/1550nm |
1540~1560nm |
- |
SC/APC |

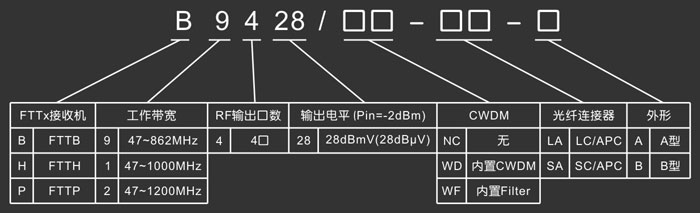

订货信息 |
