 产品概述 Huatai 华泰 BGL3000 产品系列是一款低功耗、高指标、 AGC 、可网管的全功能 FTTB 楼栋光接收机。 3000 系列采用结构紧凑的小型铝压铸壁挂式外壳（不防雨），RF接口垂直输出，数码管参数显示。BGL3000均带 RF Overlay 接口用于 IP/QAM 和 EOC 插入，也用于本地节目插入。
BGL3000系列有多种配置可供选择：
1. RF 输出口数： BGL3150 ，单口 110dB μ V 输出
BGL3246 ，双口 106dB μ V 输出
2. PD 工作带宽： BGL3000-47 ， 47~1050MHz
BGL3000-88 ， 88~1050MHz ， RF Overlay ： 5~65MHz
3. BGL3000-口口/F-N 带 SNMP ，可用于远程管理监控
5. BGL3000-口口/F-口-WD 带CWDM，适用FTTx PON的单纤多波应用
产品特点  47~1050MHz 工作带宽 优异的 AGC 特性： Pin ： –9.0dBm~+2dBm ， Δ Vo : ≤± 1.0dB 超低的噪声（ 3.8% 调制， -8dBm 接收， CNR ≥ 46dB ） 110 dBμV 的高电平输出 输出电平（ Vo ）和斜率（ EQ ）连续可调（ 1dB 步进） RF 输出口可选 1 路、 2 路 均带 RF Overlay 接口， 可用于 IP/QAM 、 EOC 或 本地节目插入 BGL3000 -88 ， 工作带宽 88~1050MHz ，更有优异的 CNR 和 MER 劣化特性。 5~65MHz RF Overlay 端口可用于低频 EOC 插播 可选 SNMP 网络管理，可实现远程管理监控 数码管显示整机的各种技术参数和 IP 地址（可修改） 采用 MMIC Amplifier ， <6W 的低功耗
业界最优异的性能价格比

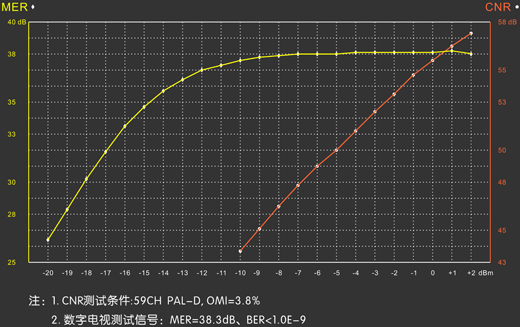

CNR、MER劣化表

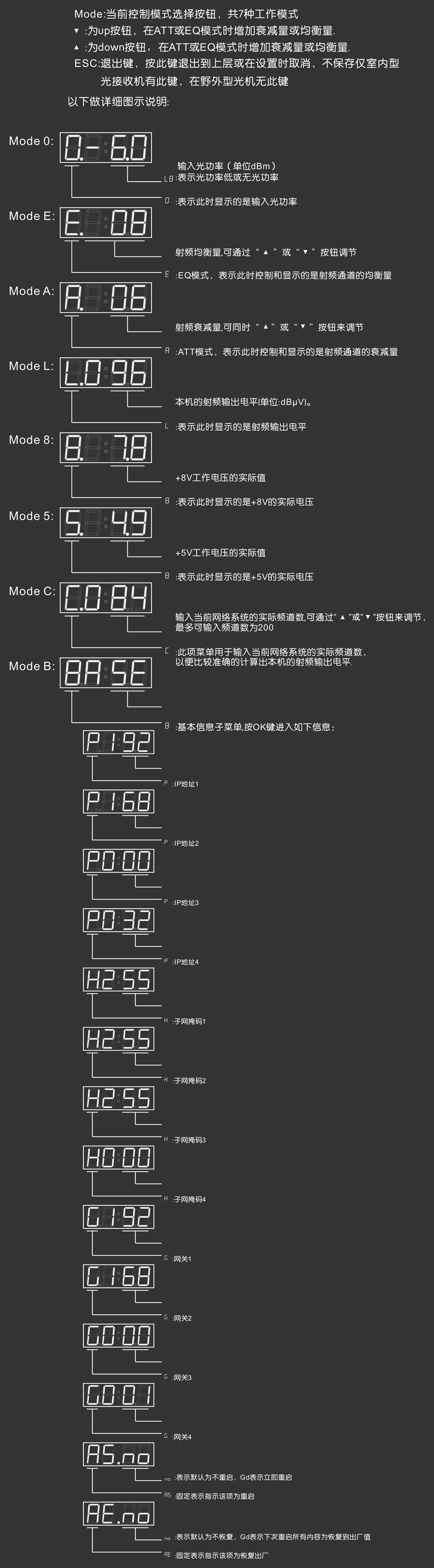

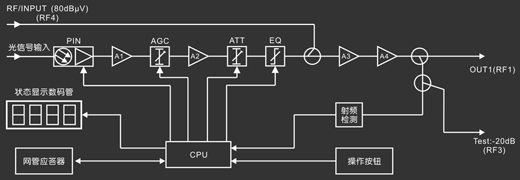

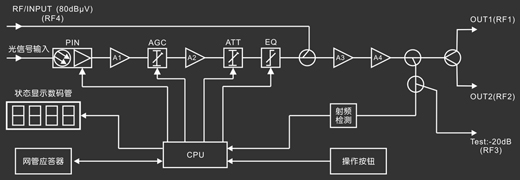

电源理框图 BGL3246-88 / F- N-口口-SA电源理框图 ( 标准配置 ) BGL3150-口口 / F-N 电源理框图 功能显示及操作
|
