 产品概述 Huatai华泰 WBA4100-FM02系列 采用70×90×15mm MSA 紧凑型封装，是一款带数字控制电路的DWDM功率放大器全功能模块。产品采用最优异的光学性能，最先进的电子控制技术和完备的软件功能，具有宽工作波长范围，低噪声、优异的增益平坦特性和瞬态特性。适用C-Band 44波或88波DWDM系统应用。
WBA4100-FM02 有两种功能版本可供选择：
1.标准版：提供固定增益控制模式（FGA），泵浦电流控制模式（ACC）。
2.增强版：除标准版本具备的控制功能外，增加了可变增益控制模式 (VGA，AGC)，可
变输出功率控制模式 (VPA，APC)。
WBA4100-FM02 增强版，为DWDM系统，提供了灵活的高性能、低成本的网络应用。
产品特点  带电子控制电路(全功能)
宽工作波长: 1529.16~1563.86nm
符合44波DWDM系统的通信技术要求
优异的增益平坦特性 (GF<1.0dB)
优异的瞬态特性
低噪声系数
标准RS232通信接口
MSA紧凑型封装(70×90×15mm)
低功耗，宽操作温度范围
业界优异的性能价格比
产品应用 44波DWDM系统
城域网、长距离和超长距离网络
光分叉复用、交叉连接
FTTx PON
功能、监测与报警
功能、监测、报警 |
标准版 |
增强版 |
| 功能 |
固件升级 |
√ |
√ |
| 自动关断 |
√ |
√ |
| 固定增益控制模式 ( FGA ) |
√ |
√ |
| 可变增益控制模式（VGA，AGC） |
x |
√ |
| 可变输出功率控制模式（VPA，APC） |
x |
√ |
| 泵浦电流控制模式（ACC） |
√ |
√ |
| 泵浦最大工作电流限制保护 |
√ |
√ |
| 监测 |
总输入功率 |
√ |
√ |
| 总输出功率 |
√ |
√ |
| 泵浦状态 |
√ |
√ |
| 模块温度 |
√ |
√ |
| 报警 |
信号丢失告警 |
√ |
√ |
| 模块温度告警 |
√ |
√ |
| 泵浦温度告警 |
√ |
√ |
| 泵浦电流告警 |
√ |
√ |

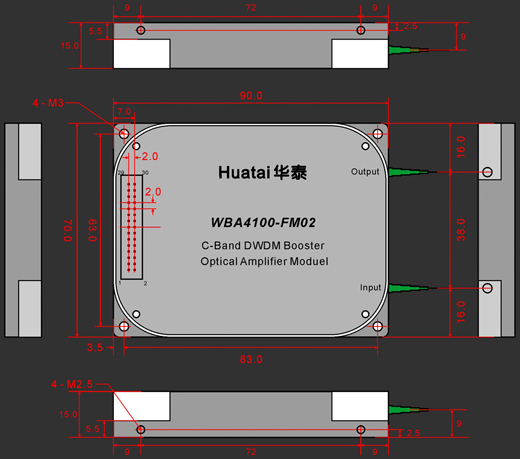

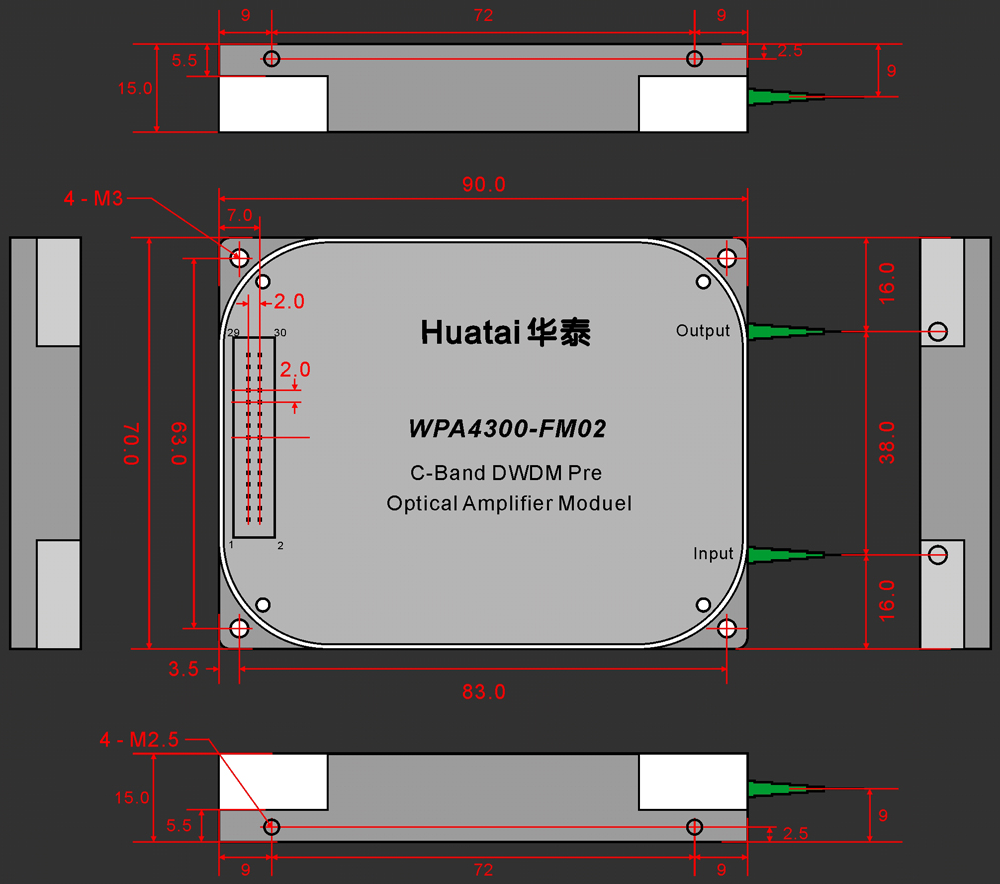

原理图 外形尺寸图 |
