WPA4300-FM02 (70×90×15mm)
C-Band DWDM 全功能
前置光纤放大器模块 (WPA Module)
  WPA4300-FM02 产品图片 相关下载 技术参数


产品概述
        Huatai华泰 WPA4300-FM02系列 采用70×90×15mm MSA 紧凑型封装,是一款带数字控制电路的DWDM前置放大器全功能模块。产品采用最优异的光学性能,最先进的电子控制技术和完备的软件功能,具有宽工作波长范围,低噪声、优异的增益平坦特性和瞬态特性。适用C-Band 44波或88波DWDM系统应用。
         WPA4300-FM02 有两种功能版本可供选择:
    1.标准版:提供固定增益控制模式(FGA),泵浦电流控制模式(ACC)。
    2.增强版:除标准版本具备的控制功能外,增加了可变增益控制模式 (VGA,AGC),可
    变输出功率控制模式 (VPA,APC)。
    WPA4300-FM02 增强版,为DWDM系统,提供了灵活的高性能、低成本的网络应用。
产品特点
带电子控制电路(全功能)
宽工作波长: 1529.16~1563.86nm
符合44波DWDM系统的通信技术要求
优异的增益平坦特性 (GF<1.0dB)
优异的瞬态特性
低噪声系数
标准RS232通信接口
MSA紧凑型封装(70×90×15mm)
低功耗,宽操作温度范围
业界优异的性能价格比
产品应用
44波DWDM系统
城域网、长距离和超长距离网络
光分叉复用、交叉连接
FTTx PON
功能、监测与报警
功能、监测、报警
标准版
增强版
功能 固件升级
自动关断
固定增益控制模式 ( FGA )
可变增益控制模式(VGA,AGC)
x
可变输出功率控制模式(VPA,APC)
x
泵浦电流控制模式(ACC)
泵浦最大工作电流限制保护
监测 总输入功率
总输出功率
泵浦状态
模块温度
报警 信号丢失告警
模块温度告警
泵浦温度告警
泵浦电流告警
原理图

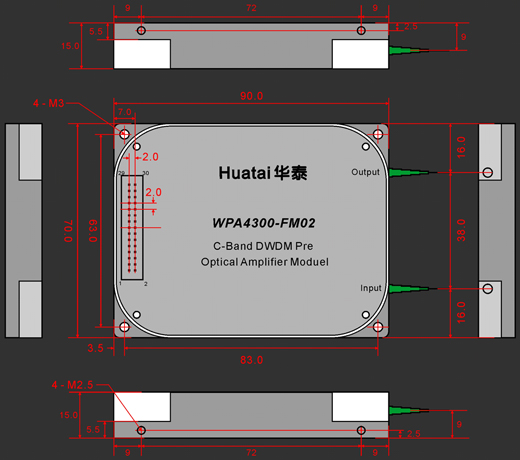

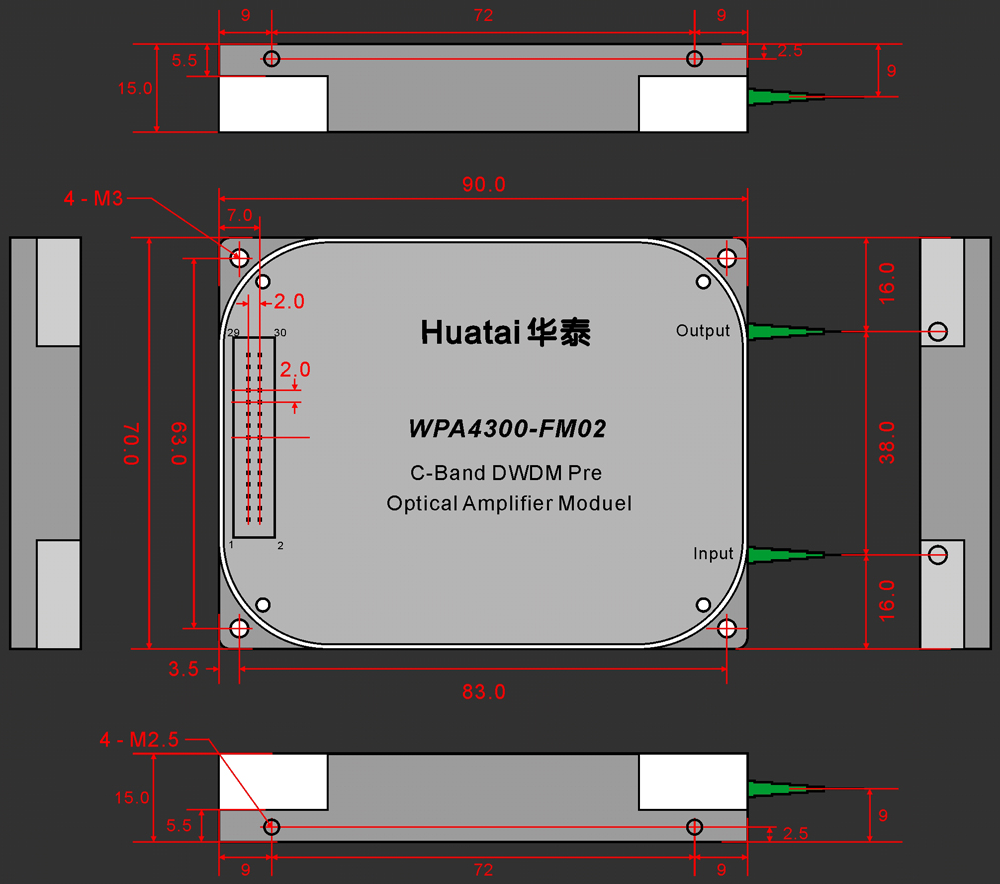

外形尺寸图
