WBA4100-FM02 (70×90×15mm)
C-Band DWDM 全功能
功率光纤放大器模块 (WBA Module)
  WBA4100-FM02 产品图片 相关下载 技术参数
产品 功率光纤放大器模块 WBA4100-FM02 技术参数

技术指标

性能
指标
补充
Min
Typ
Max
光
学
特
性
 工作波长范围(λ)
(nm)
1529.16

1563.86
ITU 88CH
工作频道数
(CH)
1
44

输入光功率 (Pi)
(dBm)
-10

+6

饱和输出功率 (Po)
(dBm)
14

22
客户选定
输出功率可调范围
(dB)
-6

0
增强版
标称信号增益
(dB)
13

27
客户选定
增益可变范围
(dB)
-12

0
增强版
增益平坦度
(dB)

0.7
1.0
Peak-to-peak
噪声系数
(dB)

5.0

Max ouput , Max. gain
偏振相关损耗
(dB)

0.3

偏振相关增益
(dB)

0.3

偏振模式色散
(ps)

0.3

泵浦光泄漏
(dB)

-30

输入/输出光隔离
(dB)
30

回波损耗
(dB)
45

UPC
55

APC
光管理频道波长范围
(nm)
1500
1510
1520

瞬
态
特
性		 瞬态抑制时间

(μs)


700

瞬态过冲 （16dB Add/Drop）
(dB)
-1.5

+1.5

瞬态增益变化 （16dB Add/Drop）
(dB)
-0.5

+0.5

通
用
特
性
 通信接口
RS232

光纤类型
Coming SMF-28TM or equivalent

光纤外径
(μm)

900

尾纤长度
(mm)

1000

供电
(V)
3.1
3.3
3.5

功耗
(W)

2.0
10

工作温度
(℃)
-5

+70

储存温度
(℃)
-40

+85

工作相对湿度
(%)
5

+95

尺寸 (W)×(D)×(H)
(mm)
70×90×15



30 Pin 管脚定义
管脚
内容
管脚
内容
1
+3.3V
2
+3.3V
3
空
4
空
5
地
6
地
7
上位机接收
8
上位机发射
9
地
10
地
11
空
12
空
13
放大器开关（使能）输入，低电平使能
14
空
15
空
16
空
17
空
18
空
19
空
20
空
21
地
22
地
23
空
24
空
25
地
26
地
27
空
28
空
29
+3.3V
30
+3.3V
注：30-Pin type: HIROSE DF11-30DP-2DSA
产品系列
型号
饱和输出功率
信号增益
增益平坦
功能版本
监测光口模式
OSC光口模式
WBA4114-G口口-FM02
14dBm
14、17、
20、22、
24、27
dB 可选
<1.0
dB
 1、FG:  标准版
    (FGA)
2 、VG:  增强版
     (VGA)
1、MO0: 无监测光口
2、MO: 带输出监测
3、MI:  带输入监测
4、MIO: 带输入和输出   监测
1、O00:
  无OSC
2、OA:
   OSC / Add
WBA4118-G口口-FM02
18dBm
WBA4120-G口口-FM02
20dBm
WBA4122-G口口-FM02
22dBm

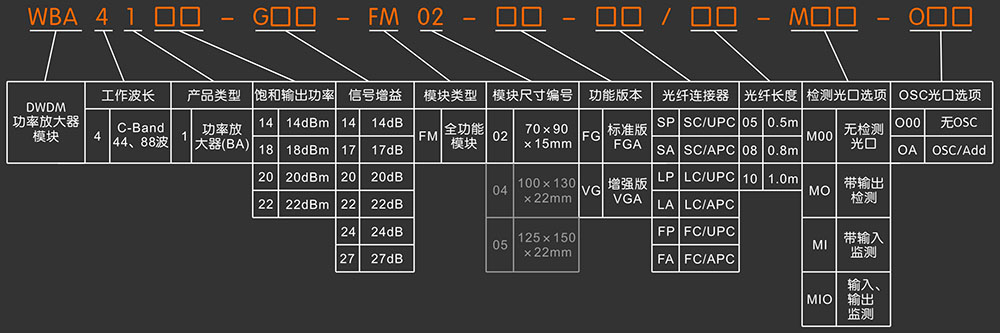

型号解释
