 产品概述 华泰Huatai DWDM系列密集波分用器基于成熟的薄膜滤波技术，采用金属密封工艺封装，具有平坦的信道带宽、灵活的通道配置、低插入损耗和高隔离度。通道配置的灵活性以及模块化设计便于系统升级扩容。光泰所以产品在光路上均无环氧胶，可用于大功率光通讯系统。
DWDM-0500M：50GHz （0.4nm）Mux
DWDM-0500D：50GHz （0.4nm）Demux
产品特点  50GHz通道间隔 （DWDM-0500）
高通道隔离度
低插入损耗
高稳定性、高可靠性
光路无胶
结构紧凑

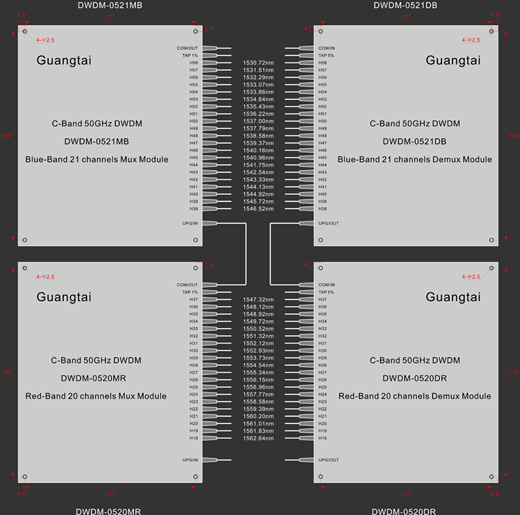

产品应用 主干网DWDM系统 城域网DWDM系统 实验室应用 C/L-Band: On ITU Grid, H/Q: 50GHz Offset Staple C-Band 50GHz DWDM C-Band 41channels 50GHz Mux/Demux 波长配置表: H58~H18
H58 |
1530.72 |
H48 |
1538.58 |
H38 |
1546.52 |
H28 |
1554.54 |
H57 |
1531.51 |
H47 |
1539.37 |
H37 |
1547.32 |
H27 |
1555.34 |
H56 |
1532.29 |
H46 |
1540.16 |
H36 |
1548.12 |
H26 |
1556.15 |
H55 |
1533.07 |
H45 |
1540.96 |
H35 |
1548.92 |
H25 |
1556.96 |
H54 |
1533.86 |
H44 |
1541.75 |
H34 |
1549.72 |
H24 |
1557.77 |
H53 |
1534.64 |
H43 |
1542.54 |
H33 |
1550.52 |
H23 |
1558.58 |
H52 |
1535.43 |
H42 |
1543.33 |
H32 |
1551.32 |
H22 |
1559.39 |
H51 |
1536.22 |
H41 |
1544.13 |
H31 |
1552.12 |
H21 |
1560.20 |
H50 |
1537.00 |
H40 |
1544.92 |
H30 |
1552.93 |
H20 |
1561.03 |
H49 |
1537.79 |
H39 |
1545.72 |
H29 |
1553.73 |
H19 |
1561.83 |
| |
|
|
|
|
|
H18 |
1562.64 |

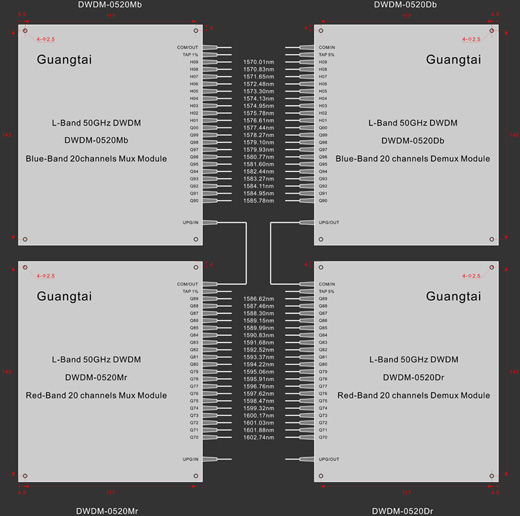

L-Band 40channels 50GHz Mux/Demux 波长配置表: H09~Q70
H09 |
1570.01 |
Q99 |
1578.27 |
Q89 |
1586.62 |
Q79 |
1595.06 |
H08 |
1570.83 |
Q98 |
1579.10 |
Q88 |
1587.46 |
Q78 |
1595.91 |
H07 |
1571.65 |
Q97 |
1579.93 |
Q87 |
1588.30 |
Q77 |
1596.76 |
H06 |
1572.48 |
Q96 |
1580.77 |
Q86 |
1589.15 |
Q76 |
1597.62 |
H05 |
1573.30 |
Q95 |
1581.60 |
Q85 |
1589.99 |
Q75 |
1598.47 |
H04 |
1574.13 |
Q94 |
1582.44 |
Q84 |
1590.83 |
Q74 |
1599.32 |
H03 |
1574.95 |
Q93 |
1583.27 |
Q83 |
1591.68 |
Q73 |
1600.17 |
H02 |
1575.78 |
Q92 |
1584.11 |
Q82 |
1592.52 |
Q72 |
1601.03 |
H01 |
1576.61 |
Q91 |
1584.95 |
Q81 |
1593.37 |
Q71 |
1601.88 |
H00 |
1577.44 |
Q90 |
1585.78 |
Q80 |
1594.22 |
Q70 |
1602.74 |
C&L-Band 80 (or 81) channels 50GHz Mux/Demux 波长配置表: H58~H18+H09~Q70
|
