杭州华泰光纤技术有限公司
产品信息
DWDM-0500
50GHz
密集波分复用器
DWDM-0500
产品图片
相关下载
技术参数
产品
WDM多波复用系统
DWDM-0500
技术参数
技术指标
性能
指标
补充
工作波长范围
C-Band
(nm)
1528.77~1563.86
L-Band
1569.59~1604.03
工作中心波长
(nm)
ITU Grid 50GHz
中心波长准确度
(nm)
±0.02
频道间隔
(GHz)
50
频道通带 (@-0.5dB带宽)
(nm)
ITU±0.07
通带插入损耗
(dB)
≤3.0
≤5.2
≤10.0
频道起伏
(dB)
≤0.5
光隔离
相邻
(dB)
≥25
不相邻
≥35
偏振相关损耗
(dB)
≤0.15
偏振模式色散
(ps)
≤0.10
方向性
(dB)
≥50
反射损耗
(dB)
≥50
通过功率
(mW)
≥500
连接器类型
无
光纤长度
(m)
≥1.0
光纤类型
SMF-28e with 900μm loose tube
工作温度
(℃)
0~+70
存储温度
(℃)
-40~+85
尺寸
模块式
4.7×3.15×0.5 ( " )
120×80×12 ( mm )
1008, 1616
5.59×4.5×0.6 ( " )
142×115×14.5 ( mm )
1032
机架式
1U
19×10.7×1.75 ( " )
483×272×44 ( mm )
2U
19×10.7×3.5 ( " )
483×272×89 ( mm )
产品系列
型号
Mux/Demux
频道间隔
工作波长
通道数
频道配置
DWDM-0521MB
Mux
50GHz
C-Band Blue-Band
21
H58~H38
DWDM-0521DB
Demux
DWDM-0520MR
Mux
50GHz
C-Band Red-Band
20
H37~H18
DWDM-0520DR
Demux
DWDM-0541MC
Mux
50GHz
C-Band
41
H58~H18
DWDM-0541DC
Demux
DWDM-0520Mb
Mux
50GHz
L-Band Blue-Band
20
H09~Q90
DWDM-0520Db
Demux
DWDM-0520Mr
Mux
50GHz
L-Band Red-Band
20
Q89~Q70
DWDM-0520Dr
Demux
DWDM-0540ML
Mux
50GHz
L-Band
40
H09~Q70
DWDM-0540DL
Demux
DWDM-0581MW
Mux
50GHz
C&L-Band
81
H58~Q70
DWDM-0581DW
Demux

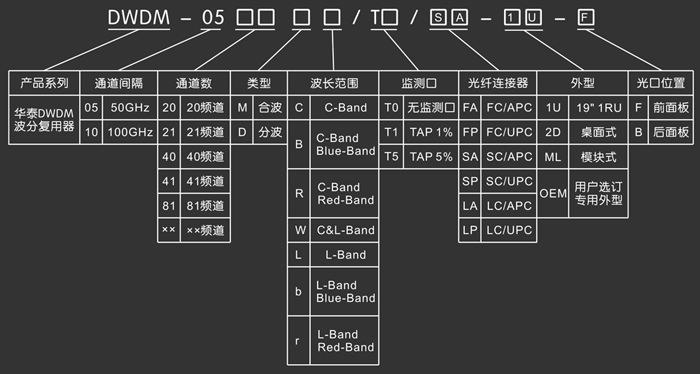

型号解释
注：灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
