 产品概述 华泰Huatai DWDA-1000产品系列,是将DWDM、VOA、EDFA三种不同功能的模块集成在一个1RU或3D的机架内。DWDM的每一个频道，都有一只高分辨率的电控可调光衰减器，对其功率进行调整和均衡。DWDM的插入损耗，频道均衡带来的功率损耗，由内置增益平坦EDFA进行补偿和放大。设备结构紧凑简洁，从而减少的许多器件间的连接，提高了系统的指标和可靠性。可以灵活方便地用于DWDM系统的功率均衡，光分插复用OADM。
DWDA-1000每一频道都设输出光功率监测，检测精度≤±0.1dB。可以设置自动功率控制模式（APC）。根据网络的不同应用，DWDA-1000有MU、DE、DM、AD四种光路模式并配置相应的EDFA（PA、LA、BA、MSA）可供选择。RS232和RJ45提供通信和网管接口，前面板的LCD提供整机各种工作参数和故障告警。所有光口均可在前面板安装，也可选择后面板安装。
DWDA-1000：100GHz通道间隔。
DWDA-2000：200GHz通道间隔（可选）。
产品特点  ≤0.1dB高分辨率电控可调衰减
≥20dB衰减动态范围，可选≥30dB
衰减值设定准确度≤±0.2dB
功率设定准确度≤±0.1dB
可设置自动功率控制（APC）模式
基于成熟的薄膜滤波技术，>16CH可选PLC
100GHz通道间隔，可选200GHz通道间隔 （DWDA-2000）
四种光路模式，配置相应的PA、BA、LA或MSA，适用不同的网络应用
高通道隔离度
低插入损耗、低偏振相关损耗
前面板LCD显示工作状态和参数
完善的RS232和SNMP网管功能
高稳定性、高可靠性
结构紧凑
业界最优异的性能价格比

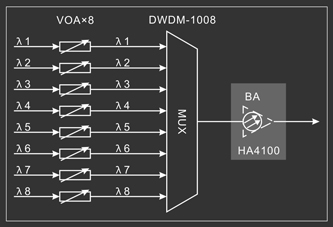

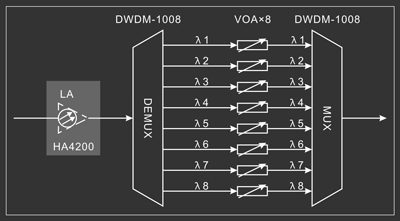

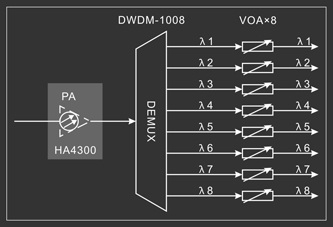

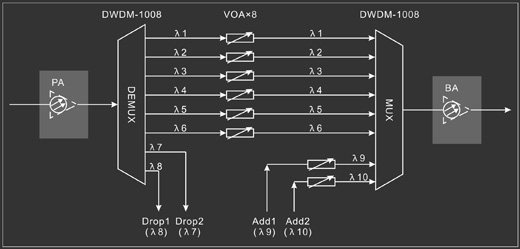

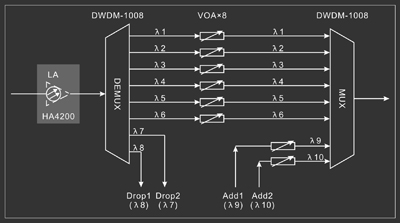

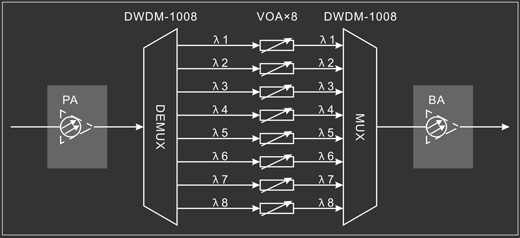

产品应用 DWDM系统通道功率调整和均衡 OADM CATV FTTx PON 卫星L-Band光纤链接 实验室应用 C/L-Band: On ITU Grid, H/Q: 50GHz Offset 光路图 DWDA-1000MU-100 (MU+BA) DWDA-1008DE-330 (DE+PA) DWDA-1000DM2-200 (DM2+LA) DWDA-1000AD2-200 (AD2+LA) DWDA-1000DM2-700 (DM2+MSA) DWDA-1000AD2-700 (AD2+MSA) |
