HDS-26S(950~2600MHz)
SAT-IF
光发射机/光接收机
  HDS-26S 产品图片 相关下载 技术参数

产品概述
   Huatai 华泰 HDS-26S ( 原型号: HDBS-3000TX) 系列卫星 L-Band 光发射机,采用高线性 DFB 激光器,直接调制。可在一根光纤传输 950~2600MHz 卫星天线高频头 LNB 接收的全部 L-Band 模拟或数字卫星信号 (SAT-IF) ,通过光纤实现全透明,高质量、长距离的传 输和 FTTH 。也可用于卫星 L-Band 上 / 下行链路。
   HDS-26S 光工作波长可选择 1310nm 或 1550nm 。
   1550nm 光发射机可选择 ITU 标准波长,适用 DWDM 实现网络升级与扩容。可使用 EDFA 、 YEDFA 进行光功率放大,可与任何 FTTx PON 技术兼容。
   HDS-26S 产品系列,涵盖了当今市场卫星 L-Band 光纤链路产品的精华。多种规格,多种外型,优异的成本价格优势,为运营商提供了更多的选择余地,灵活组网。是当今市场最低成本的解决方案。
         HDS-26S 有多种工作波长和激光器类型可供选择:
           HDS-26S-1-口口-A1310:  1310nm带致冷DFB激光器。
           HDS-26S-1-口口-A1550:  1550nm带致冷DFB激光器。
           HDS-26S-1-口口-A15□□: 带致冷DFB激光器,C-Band ITU标准波长可调谐。
           HDS-26S-口-口口-B1310:  1310nm无致冷带光路隔离DFB激光器。
           HDS-26S-口-口口-B1550:  1550nm无致冷带光路隔离DFB激光器。
           HDS-26S-口-口口-B1口口口: CWDM波长无致冷DFB激光器。
         HDS-26S有多种外型可供选择,以适应不同规模的网络应用:
           HDS-26S-1-口口:1RU 19”标准机架,整机的工作参数由微处理器控制,前面板的
LCD提供状态显示和故障诊断。标准的RS232通信接口,SNMP网络管理功能。适合工程级应用。
           HDS-26S-2-口口:桌面式,业界最小型化的外形尺寸。
           HDS-26S-3-口口:壁挂式(铝合金压铸)。
           HDS-26S-9-口口:防雨型,方便户外安装。
产品特点
多种规格、多种外型,展示了当今市场卫星L-Band光纤链路产品精华。是当今市场最低成本的解决方案。
950~2600MHz工作带宽,可传输全部卫星L-Band的模拟或数字信号。
光工作波长:1310nm、1550nm、CWDM可供选择。1550nm 可后接EDFA。
激光器类型:A类(带制冷),B类(无制冷)的高线性,带光隔离的DFB激光器,可供选择。
TG型光发射机(标准配置),内置高线性AGC放大。
TO型光发射机(可选配置),内部无IF放大,允许高电平输入。适用于高电平输出的L-Band调制解调器。
完善的激光器APC,ATC控制电路,保证了激光器的长寿命和高可靠工作。
光发射机可向LNB提供13VDC或18VDC。
可选择射频开关(HRS-201)或光开关(HOSW5000)实现主备链路的自动切换。
抗电磁,射频,雷电干扰能力强。
业内最优异的性能价格比。
主要应用
卫星L-Band光纤楼宇分配系统
远洋轮船卫星光纤分配系统
卫星L-Band上/下行光纤链路
关联产品
适用光接收机:HRS-26S

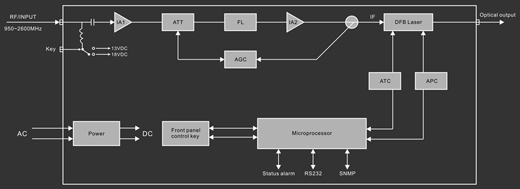

HDS-26S光发射机电原理框图
SAT-IF Optical Transmitter - Electrical Schematic Diagram
