 产品概述
Huatai 华泰 HDS-26A 系列，采用高线性带致冷 DFB 激光器，直接调制。可在一根光纤上 同时 传输 47~86 2 M Hz 的有线电视和 950~2600MHz 卫星直播电视信号 。
HDS-26A 光工作波长可选择 1310nm 和 1550nm 。
1550nm光发射机可选择ITU标准波长，适用DWDM，实现网络升级与扩容。可使用EDFA、YEDFA进行光功率放大，实现大面积的FTTH。可与任何FTTx PON技术兼容，实现CATV（模拟和数字电视）、卫星电视（DVB-S）和Internet的多网融合和FTTH。
HDS-26A 系列采用 1U 19 ″标准机架，整机的工作参数由微处理器控制，前面板的 LCD 提供状态显示和故障诊断。整机内置完善的激光 APC 、 ATC 控制电路，保证了激光器的长寿命和高可靠工作。标准的 RS232 通信接口， S NMP 支持远程网络管理和控制。
HDS-26A 的 SAT-IF 可采用带 AGC 功能的高线性 IF 驱动放大电路， TG 型。也可采用无 IF 放大的 TO 型， TO 型允许高电平输入。 CATV 采用了预失真补偿电路，改善了系统 CSO 指标。保证了 Analog TV 、 Digital TV （ DBS-C, DBS-T ）和 Satellite TV 信号在同一光纤上高质量传输。

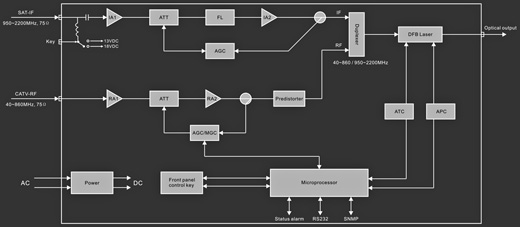

产品特点  高线性带制冷DFB激光器，适用于 CATV & SAT-IF应用 宽带型：47~862MHz & 950~2600MHz 一根光纤可同时传输CATV和SAT-IF信号 1310nm光发射机，输出光功率可高达30mW 1550nm光发射机可选ITU标准波长可调谐 1550nm光发射机可使用EDFA、YEDFA放大，实现大范围的FTTH ，可与任何FTTX PON技术兼容 光发射机的SAT-IF，可选择带AGC放大，TG型。也可选择无IF放大，TO型。TO型允许高电平输入 光发射机可向LNB头提供+13VDC或+18VDC供电 业界最优异的性能价格比 主要应用 有线电视和卫星直播电视同一光纤传输 FTTx PON、(EPON、GPON) HDS-26A光发射机电原理框图
|
