HDS-26S(950~2600MHz)
SAT-IF
光发射机/光接收机
  HDS-26S 产品图片 相关下载 技术参数

技术指标

性能
指标
补充
Min.
typ.
Max.



激光器类型
A 类

带致冷 DFB
A1310, A1550, A15口口
B 类
无致冷带光隔离 DFB
B1310, B1550
工作波长
(nm)
1300
1310
1320
A1310, B1310
1530
1550
1563
A1550, B1550

ITU-G

A15口口
1270
CWDM
1610
B1口口口
波长调节范围
(nm)
-1.6

+1.6
A15口口
波长调节方式

In steps ±0.01nm
A15口口
波长稳定度
(Pm/℃)
-1

0
TC=20~70℃
等效噪声温度
(dB/Hz)

-155

边模抑制比
(dB)
35

光隔离
(dB)
30

消光比
(dB)
8.2

SBS
(dBm)
16

1310nm
18

1550nm
输出光功率
(mW)
1

10
B1310
10

30
A1310
1.0

4
B1550, B1口口口
4

10
A1550, A15口口
光反射损耗
(dB)
50

光纤连接器

SC/APC & LC/APC

RF 特性
工作带宽
(MHz)
950

2600

输入范围
(dBm)
-40

-25
TG型,带AGC放大

-8

TO型,无IF放大
带内平坦度
(dB)

0.5

40MHz
-0.2

+0.2
950~2400MHz
反射损耗
(dB)
10

950~2400MHz
输入阻抗
(Ω)
75

CNR
(dB)
28

CTB
(dB)

-36

CSO
(dB)

-36

To LNB 电压
(V)

13/18

To LNB 电流
(mA)

300

通用特性
SNMP 网管接口

RJ45
HDS-26S-1-口口
通信接口

RS232
HDS-26S-1-口口
供电
AC
(V)
90
220
265

DC
-30
-48
-72

功耗
(W)

5
单电源工作
工作温度
(℃)
-5

+65

存储温度
(℃)
-40

+85

工作相对湿度
(%)
5

95

尺寸

19×14.5×1.75 ( " )
483×368×44 ( mm )
HDS-26S-1-口口

2.3×3.9×0.9 ( " )
59×98×23 ( mm )
HDS-26S-2-口口

4.6×2.8×1.1 ( " )
117×72×29 ( mm )
HDS-26S-3-口口

5.9×5.3×3.9 ( " )
150×135×98 ( mm )
HDS-26S-9-口口
链路性能
光纤输入 (dB)
链路损耗 (dB)
CNR (dB)
链路增益 (dB)
RF 输出电平 (dBm/Ch.)
-13
14
30.18
-2
-38
-12
13
32.18
0
-36
-11
12
34.13
2
-34
-10
11
38.59
6
-32
-8
9
40.11
8
-30
-7
8
42.18
10
-28
-6
7
44.24
12
-26
-5
6
45.67
14
-24
-4
5
46.53
16
-22
-3
4
46.76
18
-20
-2
3
46.92
20
-18
-1
2
47.01
22
-16
0
1
47.03
24
-14
HDS - 26S产品系列
HDS-26S-1-口口      ( 1U机架 )
型号
光波长
输出功率 (mW)
外型
连接器
HDS-26S-1-10-TG/A1310-SA

1310nm

带致冷 DFB
10
19” 机架
SC/APC
HDS-26S-1-12-TG/A1310-SA
12
SC/APC
HDS-26S-1-14-TG/A1310-SA
14
SC/APC
HDS-26S-1-16-TG/A1310-SA
16
SC/APC
HDS-26S-1-18-TG/A1310-SA
18
SC/APC
HDS-26S-1-20-TG/A1310-SA
20
SC/APC
HDS-26S-1-24-TG/A1310-SA
24
SC/APC
HDS-26S-1-30-TG/A1310-SA
30
SC/APC
HDS-26S-1-01-TG/B1310-SA

1310nm

无致冷 DFB
1
19” 机架
SC/APC
HDS-26S-1-02-TG/B1310-SA
2
SC/APC
HDS-26S-1-03-TG/B1310-SA
3
SC/APC
HDS-26S-1-04-TG/B1310-SA
4
SC/APC
HDS-26S-1-06-TG/B1310-SA
6
SC/APC
HDS-26S-1-08-TG/B1310-SA
8
SC/APC
HDS-26S-1-10-TG/B1310-SA
10
SC/APC
HDS-26S-1-04-TG/A1550-SA

1550nm

带致冷 DFB
4
19” 机架
SC/APC
HDS-26S-1-06-TG/A1550-SA
6
SC/APC
HDS-26S-1-08-TG/A1550-SA
8
SC/APC
HDS-26S-1-10-TG/A1550-SA
10
SC/APC
HDS-26S-1-01-TG/B1550-SA

1550nm

无致冷 DFB
1
19” 机架
SC/APC
HDS-26S-1-02-TG/B1550-SA
2
SC/APC
HDS-26S-1-03-TG/B1550-SA
3
SC/APC
HDS-26S-1-04-TG/B1550-SA
4
SC/APC
注:1、可选择TO型,内无IF驱动放大
2、1550nm可选ITU标准波长可调谐
3、可选CWDM工作波长
HDS-26S-2-口口      ( 桌面式 )
型号
光波长
输出功率 (mW)
外型
连接器
HDS-26S-2-01-TG/B1310-SA

1310nm

无致冷 DFB
1
桌面式
SC/APC
HDS-26S-2-02-TG/B1310-SA
2
SC/APC
HDS-26S-2-03-TG/B1310-SA
3
SC/APC
HDS-26S-2-04-TG/B1310-SA
4
SC/APC
HDS-26S-2-06-TG/B1310-SA
6
SC/APC
HDS-26S-2-08-TG/B1310-SA
8
SC/APC
HDS-26S-2-10-TG/B1310-SA
10
SC/APC
HDS-26S-2-01-TG/B1550-SA

1550nm

无致冷 DFB
1
桌面式
SC/APC
HDS-26S-2-02-TG/B1550-SA
2
SC/APC
HDS-26S-2-03-TG/B1550-SA
3
SC/APC
HDS-26S-2-04-TG/B1550-SA
4
SC/APC
注:1、可选择TO型,内无IF驱动放大
2、可选CWDM工作波长
HDS-26S-3-口口      ( 壁挂式 )
型号
光波长 (nm)
输出功率 (mW)
外型
外型
HDS-26S-3-01-TG/B1310-SA

1310nm

无致冷 DFB
1
壁挂式
SC/APC
HDS-26S-3-02-TG/B1310-SA
2
SC/APC
HDS-26S-3-03-TG/B1310-SA
3
SC/APC
HDS-26S-3-04-TG/B1310-SA
4
SC/APC
HDS-26S-3-06-TG/B1310-SA
6
SC/APC
HDS-26S-3-08-TG/B1310-SA
8
SC/APC
HDS-26S-3-10-TG/B1310-SA
10
SC/APC
HDS-26S-3-01-TG/B1550-SA

1550nm

无致冷 DFB
1
壁挂式
SC/APC
HDS-26S-3-02-TG/B1550-SA
2
SC/APC
HDS-26S-3-03-TG/B1550-SA
3
SC/APC
HDS-26S-3-04-TG/B1550-SA
4
SC/APC
注:1、可选择TO型,内无IF驱动放大
2、可选CWDM工作波长
HDS-26S-9-口口      ( 户外防雨型 )
型号
光波长 (nm)
输出功率 (mW)
外型
连接器
HDS-26S-9-01-TG/B1310-SA

1310nm

无致冷 DFB
1
户外防雨型
SC/APC
HDS-26S-9-02-TG/B1310-SA
2
SC/APC
HDS-26S-9-03-TG/B1310-SA
3
SC/APC
HDS-26S-9-04-TG/B1310-SA
4
SC/APC
HDS-26S-9-06-TG/B1310-SA
6
SC/APC
HDS-26S-9-08-TG/B1310-SA
8
SC/APC
HDS-26S-9-10-TG/B1310-SA
10
SC/APC
HDS-26S-9-01-TG/B1550-SA

1550nm

无致冷 DFB
1
户外防雨型
SC/APC
HDS-26S-9-02-TG/B1550-SA
2
SC/APC
HDS-26S-9-03-TG/B1550-SA
3
SC/APC
HDS-26S-9-04-TG/B1550-SA
4
SC/APC
注:1、可选择TO型,内无IF驱动放大
2、可选CWDM工作波长

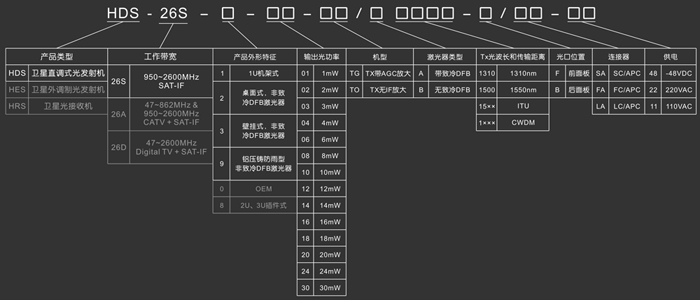

型号解释

注:灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
