性能 |
指标 |
补充 |
Min |
typ. |
Max |
光学特性 |
工作波长 |
(nm) |
1300 |
1310 |
1320 |
13 |
1540 |
1550 |
1563 |
CC |
1528 |
|
1543 |
CB |
1528 |
|
1563 |
XX ITU标准波长可调谐 |
| 波长调节范围 |
(nm) |
-1.6 |
|
+1.6 |
XX ITU标准波长可调谐 |
| 波长调节方式 |
|
In steps ±0.01nm |
XX ITU标准波长可调谐 |
| 波长稳定度 |
(Pm/℃) |
-1 |
|
0 |
TC=20~70℃ |
| 等效噪声温度 |
(dB/Hz) |
|
|
-155 |
|
| 边模抑制比 |
(dB) |
35 |
|
|
|
| 光隔离 |
(dB) |
30 |
|
|
|
| 消光比 |
(dB) |
10 |
|
|
|
| SBS |
(dBm) |
16 |
|
|
1310nm |
18 |
|
|
1550nm |
| 输出光功率 |
(mW) |
8 |
|
30 |
1310nm |
4 |
|
10 |
1550nm |
光反射损耗 |
(dB) |
50 |
|
|
|
光纤连接器 |
|
SC/APC & LC/APC |
|
RF特性 |
工作带宽 |
(MHz) |
47 |
|
862 |
|
输入范围 |
(dBmV) |
15 |
|
25 |
AGC |
平坦度 |
(dB) |
-0.75 |
|
+0.75 |
47~862MHz |
反射损耗 |
(dB) |
16 |
|
|
|
RF接口 |
|
F型英制 |
|
| 输入阻抗 |
(Ω) |
75 |
|
|
|
| CNR |
(dB) |
51 |
|
|
1310nm PDL-D/60CH |
50.0 |
|
|
1550nm PDL-D/60CH |
| CTB |
(dB) |
|
|
-65 |
1310nm |
| |
|
-63 |
1550nm |
CSO |
(dB) |
|
|
-62 |
1310nm |
| |
|
-58 |
1550nm ≤600MHz |
| |
|
-53 |
1550nm >600MHz |
SAT-IF特性 |
工作带宽 |
(HMz) |
950 |
|
2600 |
|
输入范围 |
(dBm) |
-40 |
|
-25 |
TG型，带AGC放大 |
| |
-8 |
|
TO型，无IF放大 |
| 带内平坦度 |
(dB) |
|
0.5 |
|
40MHz |
-2.0 |
|
+2.0 |
950~2600MHz |
输入阻抗
|
(Ω) |
75 |
|
|
|
反射损耗 |
(dB) |
10 |
|
|
|
射频连接器 |
|
F型英制 |
|
| CNR |
(dB) |
28 |
|
|
|
| CTB |
(dB) |
|
|
-36 |
|
| CSO |
(dB) |
|
|
-36 |
|
| To LNB电压 |
(V) |
|
13/18 |
|
|
To LNB最大电流 |
(mA) |
|
|
300 |
|
通用特性 |
SNMP |
|
RJ45 |
HDS-26A-1-口口 |
通信接口 |
|
RS232 |
HDS-26A-1-口口 |
供电 |
(V) |
90 |
220 |
265 |
|
功耗 |
(W) |
|
|
30 |
|
工作温度 |
(℃) |
0 |
|
+50 |
|
存储温度 |
(℃) |
-40 |
|
+85 |
|
工作相对湿度 |
(%) |
5 |
|
95 |
|
尺寸 (W)×(D)×(H) |
|
19×10.5×1.75 ( " )
483×267×44 ( mm ) |
|

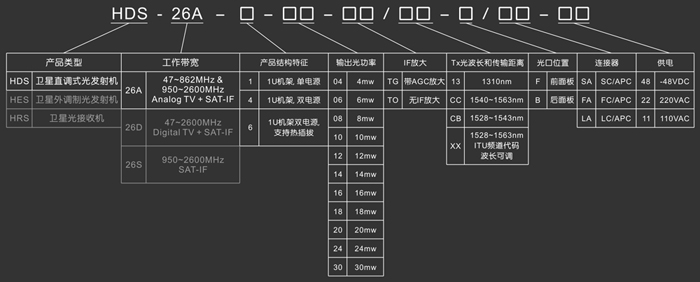

 产品系列
型号 |
光波长 |
输出功率 |
产品结构特性 |
连接器 |
HDS-26A-1-10-TG/13-SA |
1310nm
Cooling DFB |
10mW |
1U机架，单电源 |
SC/APC |
HDS-26A-1-12-TG/13-SA |
12mW |
SC/APC |
HDS-26A-1-14-TG/13-SA |
14mW |
SC/APC |
HDS-26A-1-16-TG/13-SA |
16mW |
SC/APC |
HDS-26A-1-18-TG/13-SA |
18mW |
SC/APC |
HDS-26A-1-20-TG/13-SA |
20mW |
SC/APC |
HDS-26A-1-24-TG/13-SA |
24mW |
SC/APC |
HDS-26A-1-30-TG/13-SA |
30mW |
SC/APC |
HDS-26A-1-04-TG/口口-SA |
1550nm
Cooling DFB |
4mW |
SC/APC |
HDS-26A-1-06-TG/口口-SA |
6mW |
SC/APC |
HDS-26A-1-08-TG/口口--SA |
8mW |
SC/APC |
HDS-26A-1-10-TG/口口--SA |
10mW |
SC/APC |
注: 1. 可选HDS-26S-4 为1U机架双电源
2. 可选HDS-26S-6 为1U机架双电源 ，支持热插拔
3. 1550波长可选：CC：1540~1563nm
CB：1528~1543nm
XX：1528~1563nm ITU频道代码，
± 1.6nm 波长可调。
|
