 产品概述 华泰VOD1504是专为CATV网络实现双向电视互动业务（VOD），研制生产的一款高性能1550nm直调式插播（窄波复用）光发射机，主要用于二级服务区,插播IP/QAM或本地节目。在内容分发网络系统（CON），VOD1504是VOD流量承载设备，也常称为边缘IP/QAM光发射机。
华泰根据在插播系统中多年的应用经验，为VOD1504设计了Overlay所需的全部功能，极大地方便了用户的应用和调测。
VOD1504采用高线性的1550nm DFB激光器，ITU标准波长，±1.6nm波长可调谐。
内置WDM，实现主信号与插播光的复用，面板设主信号光输入接口和合波光输出接口，简化连接。
内置电控VOA，用户可根据系统需要设置插播信号和主信号的光功率比。设定后，整机的系统软件，可根据主信号光功率的变化，通过VOA，自动调节插播输出光功率，使之两者的差值，自动控制在用户设定的范围，极大简化了系统的调试。
优异的光调制度自动控制，可自动根据插播频道数，保持调制度一致。为方便调节，内部还增加了一组独立的手动调制电平控制电路（MGC）。
优异的预失真补偿，完善的APC、ATC、AWC控制，1+1电源备份，支持热插拔。先进的SNMP网络管理功能，支持远程管理和控制。
产品特点

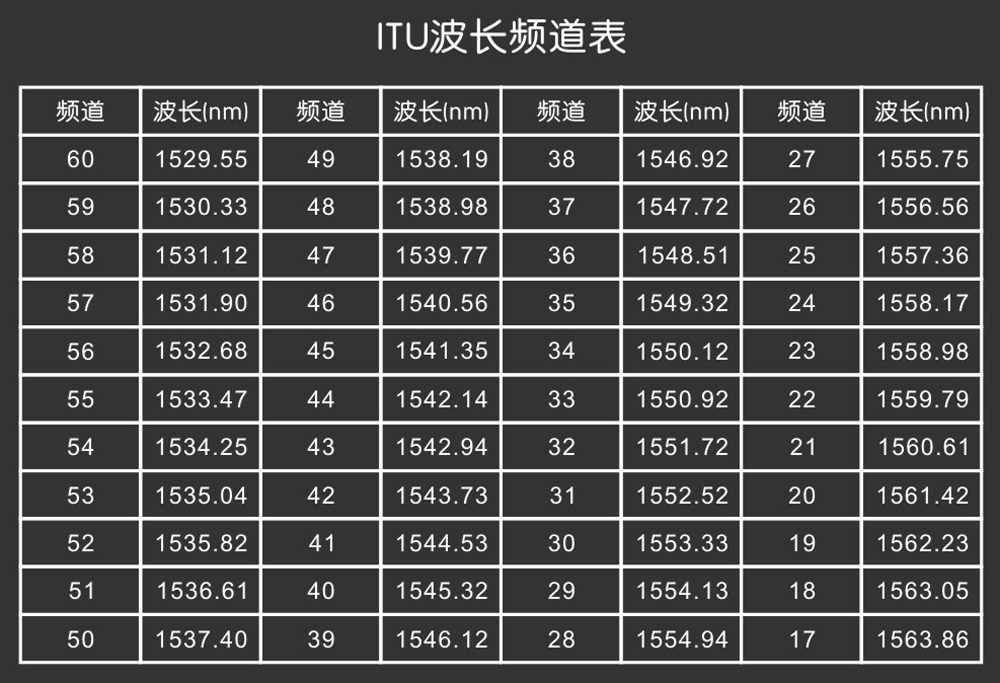

 ITU标准波长，±1.6nm可调谐
内置WDM，面板的主信号光输入和合波输出接口，提供简洁连接
主信号输入光功率和插播光功率的差值可通过面板或SNMP设置
能自动识别和跟踪主信号输入光功率的大小，通过VOA，自动调节插播光功率，使两者的差，自动保持在用户设置的范围
高性能的光调制度自动控制，能根据插播的频道数，保持光调制度一致
独立的调制电平手动增益控制（MGC），方便系统调试
高线性能1550nm DFB激光器
高性能预失真校正，优异的激光器APC、ATC、AWC 控制
低光（无光）输入，插播光自动关闭功能
高性能的SNMP网络管理功能，支持远程管理和控制
1+1电源备份，支持热插拔
业界优异的性能价格比
主要应用 VOD流量承载插播光发射机
边缘IP/QAM光发射机
全光1550nm，视频数据插播业务

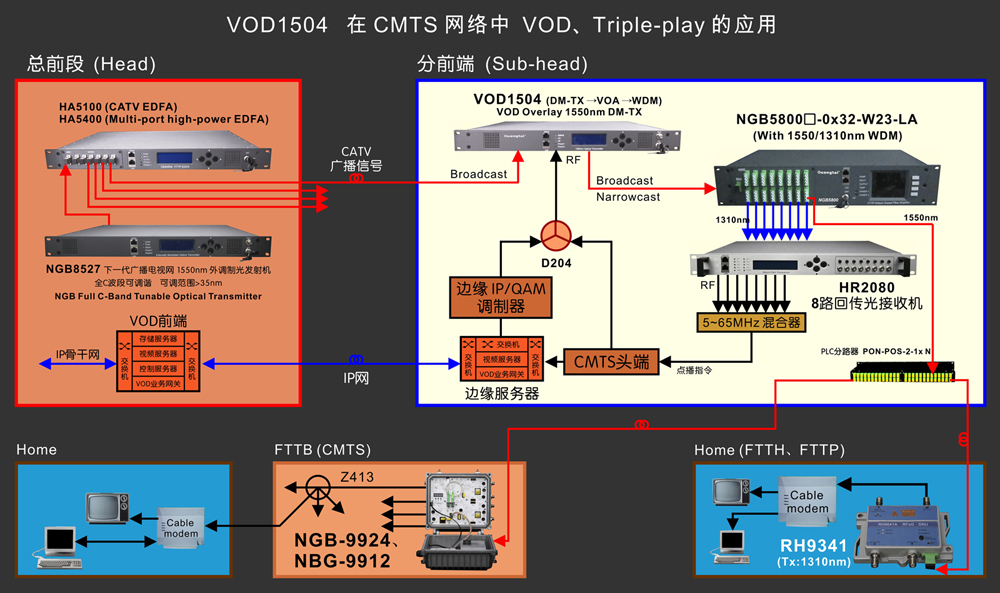

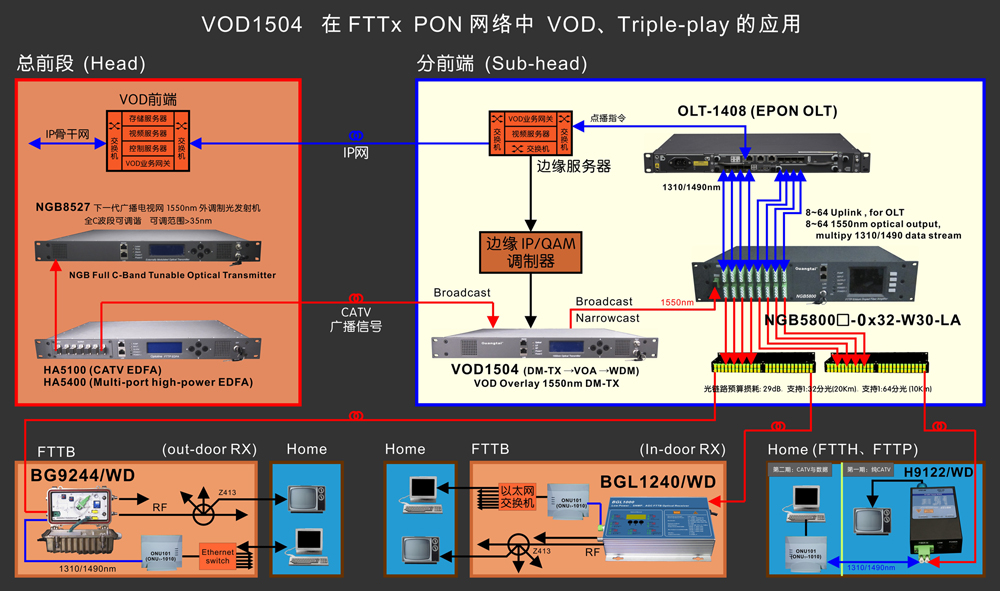

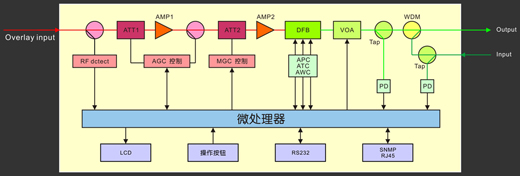

电原理框图 网络应用
|
