VOD1504
VOD 插播1550nm 直调光发射机
（ ITU标准波长可调谐 ）
  VOD1504 产品图片 相关下载 技术参数
产品 VOD插播1550nm直调光发射机 VOD1504 技术参数

技术指标

性能
指标
补充
Min
Typ.
Max
光
学
特
性
(主
信
号)
 主信号工作波长
(nm)
1548.40

1563.86
CR ( Red-Band )
1528.77

1563.86
XX ( ITU波长代码 )
通过损耗
(dB)
1.0
1.0
1.5
DW、CW、BW
1.5
2.0
2.5
MW
输入光功率范围
(dBm)
0

+7

光功率比设置范围
(dBm)
0

+8
主、副信号光功率比
输入底限设置范围
(dB)
-5

+5
 主信号低于此值激光器关断
光
学
特
性
(插
播
光)
 插播光工作波长
(nm)
1528.77

1563.86
 XX ( ITU波长代购 )
1528.77

1543.3
CB ( Bule-Band )
波长可调范围
-1.6

+1.6
± 200GHz
波长可调方式
± 0.05nm 步进

波长稳定度
(Pm/ ℃ )
-1

0
Tc=20~70℃
线宽
(MHz)

5

边模抑制比
(dB)
45

等效噪声强度
(dB/Hz)

-160

输出光功率
(dBm)
6

10

VOA插入损耗
(dB)

1.0

VOA调节范围
(dB)
-20

0

VOA调节精度
(dB)
-0.1

+0.1

VOA偏振相关损耗
(dB)

0.3

射
频
特
性
 工作带宽
(MHz)
47

1000

输入电平
(dBmV)
75

85

平坦度
(dB)
-0.75

+0.75

AGC稳定度
(dB)
-0.4

+0.4

MGC调节范围
(dB)
-7.0

+7.0

MGC调节步长
(dB)

0.1

反射损耗
(dB)
16

输入阻抗
(Ω)

75

RF连接器
F型英制

模
拟
链
路
测试频道
CH

8

PAL-D
调制度
(%)

12


CNR
(dB)
54

CTB
(dB)
58

CSO
(dB)
58


数
字
链
路
 测试频道
(CH)

32

QAM
调制度
(%)

12


MER
(dB)
36


通
用
特
性
 SNMP网管接口
RJ45

通用特性
RS232

供电
(VAC)
90

265
50/60Hz
(VDC)

-48

70~72VDC
功耗
(W)

20
单电源工作
工作温度
(℃)
-5

+65
自动机箱温度控制
贮存温度
(℃)
-40

+85

工作相对湿度
(%)
5

59

尺寸 (W)×(D)×(H)
483×386×44 (mm)
19×15.2×1.75 (")

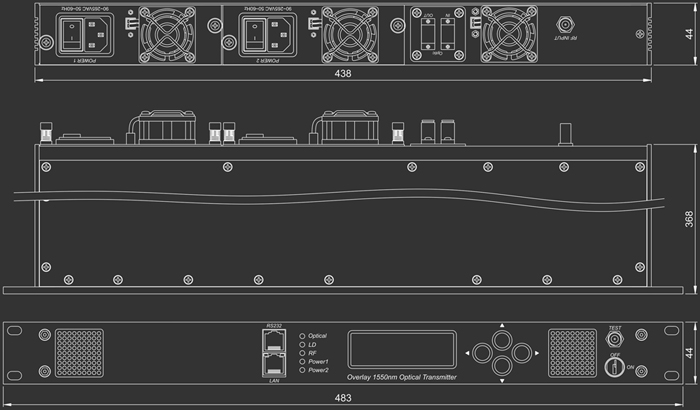

机箱尺寸图

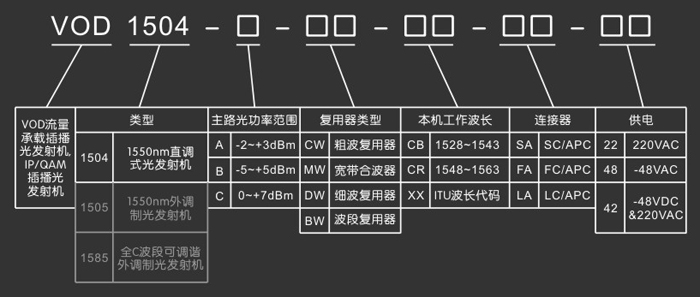

型号解释

注：灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
