产品概述
SPA4300-FM01 是一款带数字控制电路的全功能光纤前置放大器,采用40×70×12mm超小型紧凑型封装,结合了艺术性的包装和最好的光性能,创造了市场上的最灵活可变的低成本放大器。该模块适用于多种网络应用,尤其是要求40Gb/s 传输速度的应用。
SPA4300-FM01全功能光纤放大器模块,采用高性能的非制冷泵浦激光器,单频道和窄带宽标准版本。一个标准的6-pin电接头(HIROSE DF11-6DP-2DSA)允许简单的电气连通。
SPA4300-FM01全功能前置放大器模块,主要安装在接收机的前面,用于提高接收机灵敏度,延长信号传输距离。
产品特点
带电子控制电路(全功能)
APC, ACC模式
RS-232 标准通信接口( 可选I 2C )
15dB、20dB、25dB、30dB增益可选
迷你型封装 (40×70×12mm )
低功耗
低成本
宽操作温度范围
主要应用
城域网、长距离和超长距离网络
数字CATV
单频道或DWDM子系统
光分叉复用、交叉连接
光接收机光功率放大
功率均衡和灵活的预加强

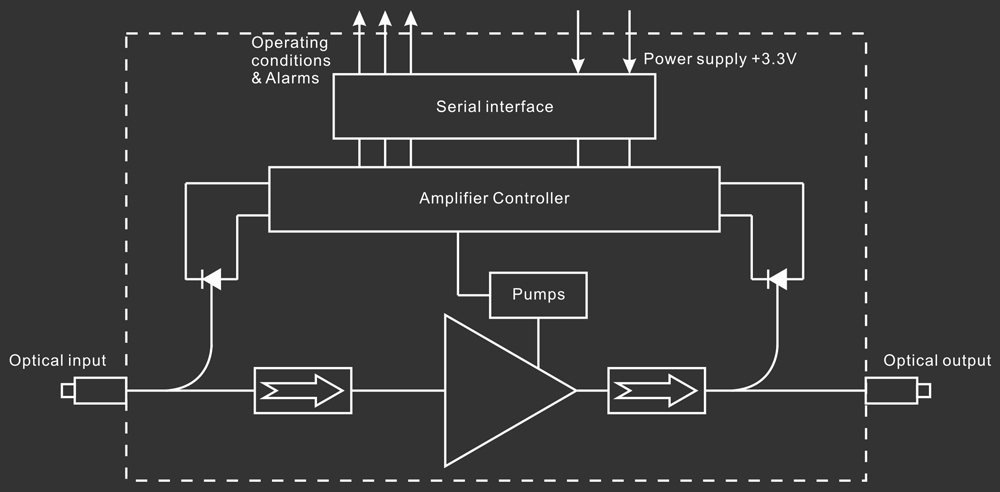

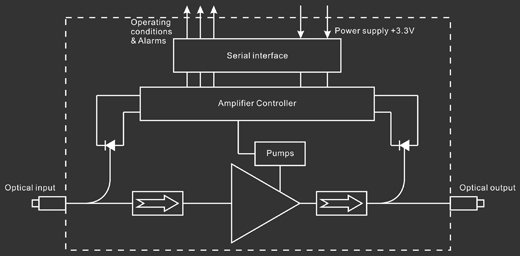

光电图

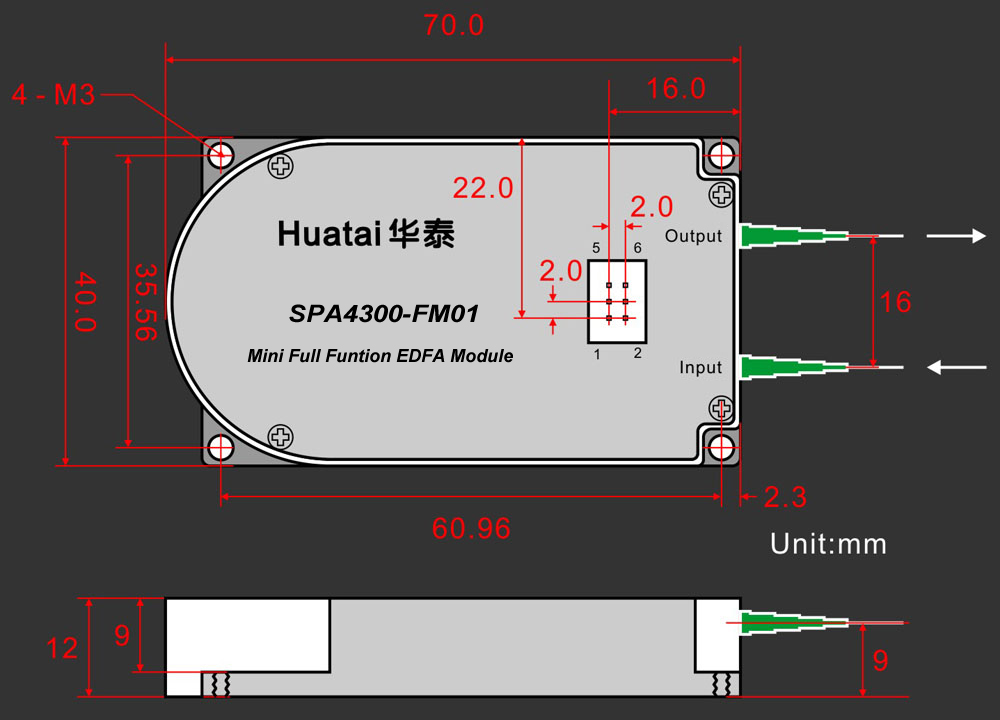

外型尺寸
电接口定义
管脚 |
内容 |
管脚 |
内容 |
1 |
RS-232 信号输入 |
4 |
告警 |
2 |
地 |
5 |
地 |
3 |
RS-232 信号输出 |
6 |
+3.3V |
注:6-Pin type: HIROSE DF11-6DP-2DSA
|
