SBA4100-FM01
单频道 全功能 迷你型
光纤功率放大器模块 (Booster EDFA)
  SBA4100-FM01 产品图片 相关下载 技术参数


产品概述
        SBA4100-FM01 是一款带数字控制电路的全功能光纤功率放大器,采用40×70×12mm超小型紧凑型封装。模块采用高性能的非制冷泵浦激光器,结合了艺术性的包装和最好的光性能,创造了市场上的最灵活可变的低成本放大器。该模块适用于多种网络应用,尤其是要求40Gb/s 传输速度的应用。
        SBA4100-FM01全功能光纤放大器模块,采用了单频道和窄带宽标准版本。一个标准的6-pin电接头(HIROSE DF11-6DP-2DSA)允许简单的电气连通。
        SBA4100-FM01全功能功率放大器模块,主要安装在光发射机的输出端,用于提高发射机的输出功率,延长信号传输距离。
产品特点
带电子控制电路(全功能)
APC, ACC模式
RS-232 标准通信接口( 可选I2C )
输出光功率+13~+19dBm可选
迷你型封装 (40×70×12mm )
低功率损耗
低成本
宽操作温度范围
主要应用
城域网、长距离和超长距离网络
数字CATV
单频道或DWDM子系统
光分叉复用、交叉连接
光发射机、光接收机功率放大
功率均衡和灵活的预加强

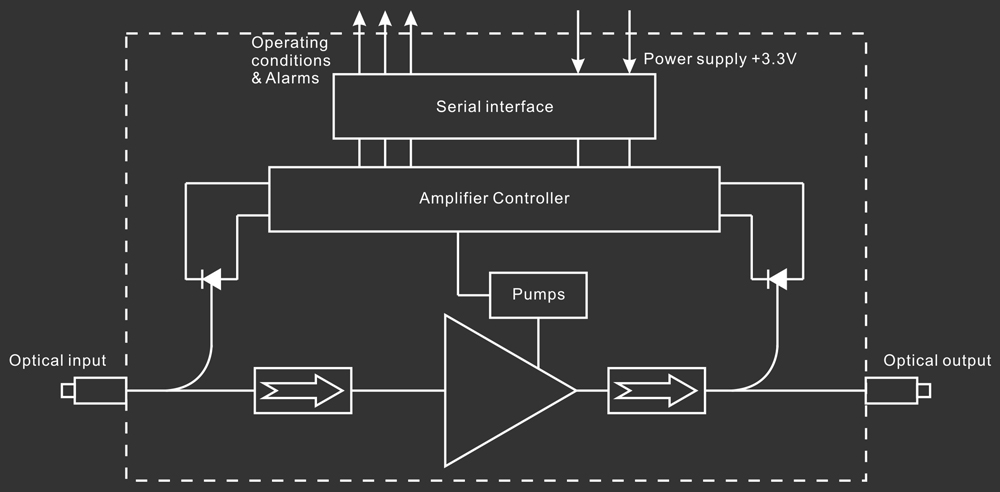

光电图

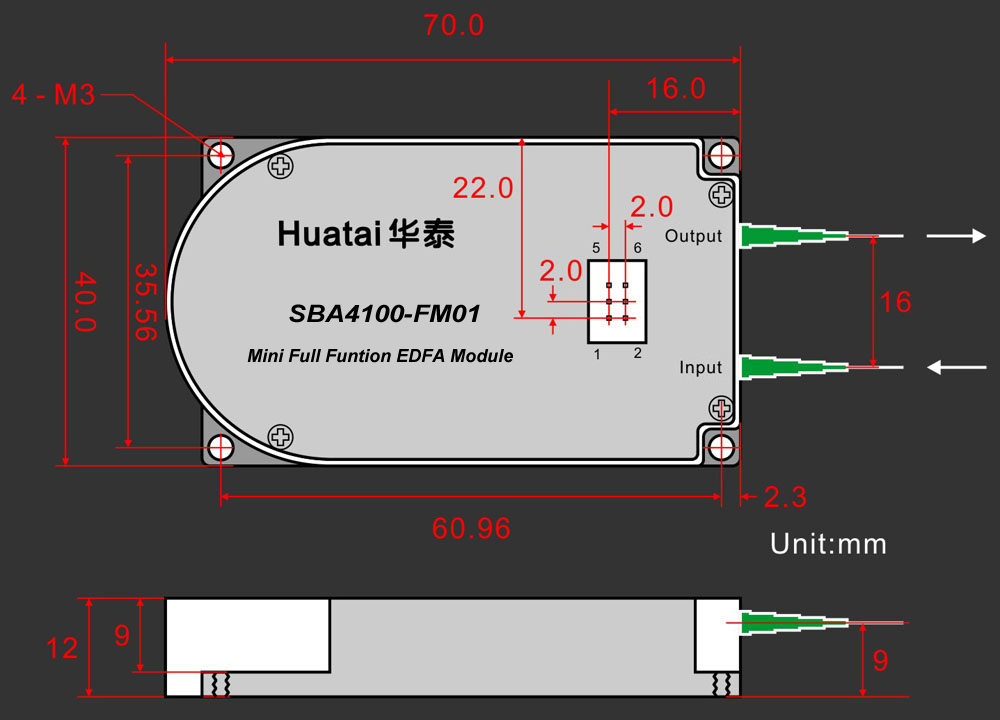

外型尺寸
电接口定义
管脚
内容
管脚
内容
1
RS-232 信号输入
4
告警
2
5
3
RS-232 信号输出
6
+3.3V
注:6-Pin type: HIROSE DF11-6DP-2DSA
