 产品概述 Huatai华泰EATV5400系列，是一组专为CATV系统设计的，低噪声、高性能、大功率，多口输出的EYDFA模块。为CATV系统在大、中城市的大面积覆盖，提供了一种灵活的、低成本FTTx 解决方案。
GM为增益模块（Gain Block Module），不带电子控制电路。
FM为全功能模块（Full function Module），带电子控制电路。
EATV5400D系列，采用双级放大，前置放大器采用低噪声EDFA，输出级采用高功率EYDFA。整机在输入光功率Pin=0dBm时，噪声系数Typ ≤4.5dB, Max ≤5.0dB。
EATV5400S系列，采用单级高功率EYDFA。为保证良好的噪声系数，输入光功率应 >15dBm。
EATV5400口-FM05S，是一款全功能模块，采用115×145×33mm的小尺寸封装。总输出功率最大36dBm，输出光口数量应不少于4口。
客户在使用中，为保证模块的高可靠和长寿命工作，应加热沉和强制风冷。
产品特点  115×145×33mm 的小尺寸封装 先进的电子控制电路 优异的光学性能 集成的低功耗设计 APC、ACC工作模式 行业标准的RS232通信接口 极低的噪声系数 Typ≤4.5dB，Max≤5.0dB （Pin=0dBm，EATV5400D） EATV5400D（双级放大)，EATV5400S（单级放大）可选 输出光功率可调 总输出功率：27dBm~36dBm可选 输出光口数：4~64口可选 业界优异的性能价格比 主要应用 AM CATV
Digital CATV
DBS
FTTx PON

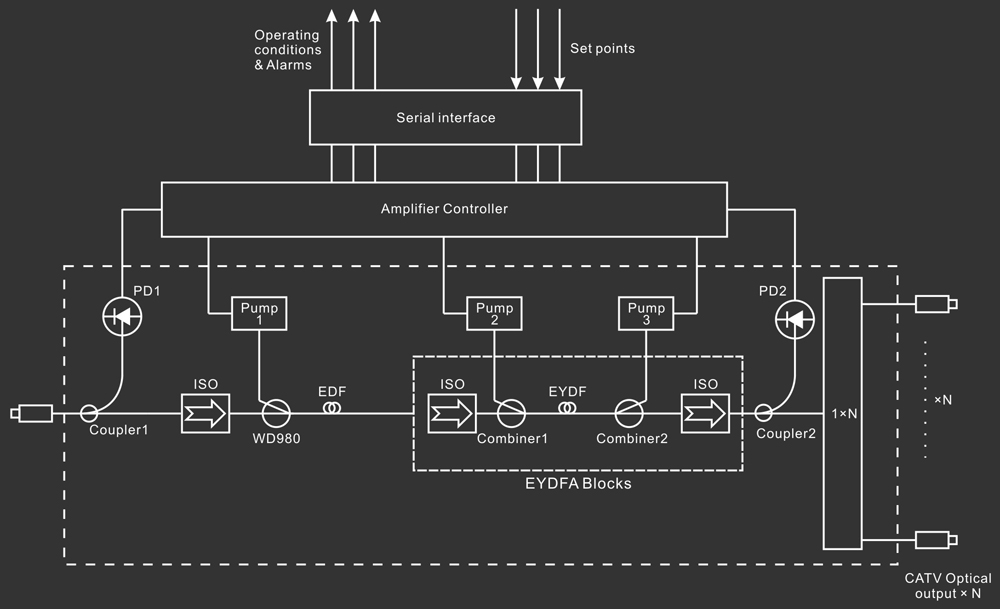

光电图 EATV5400D-FM05S

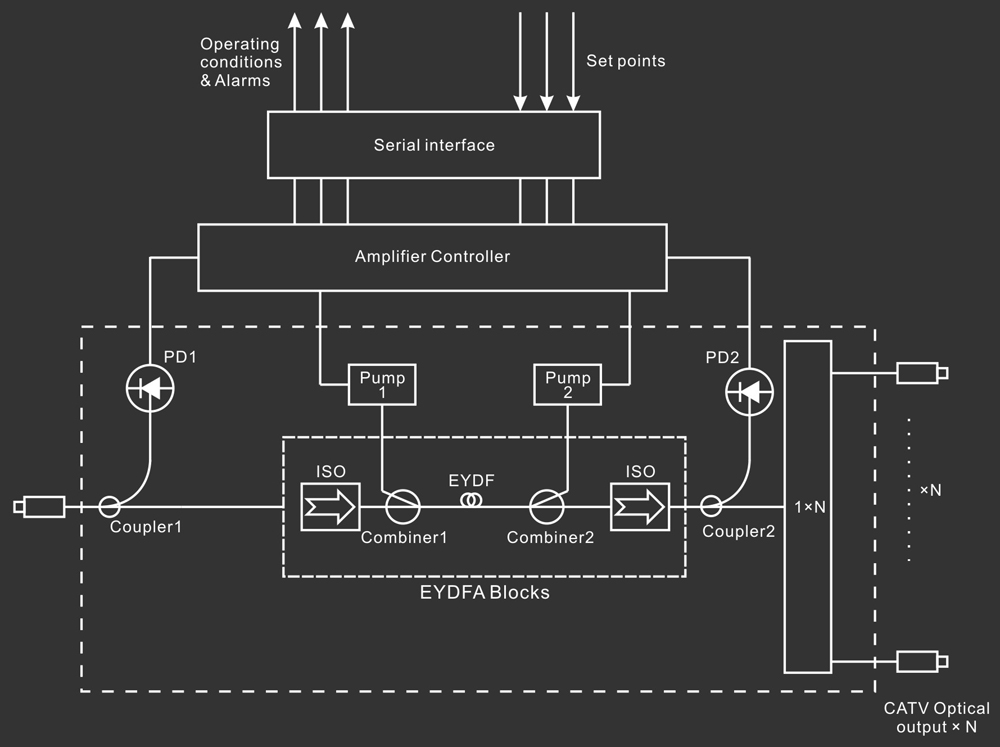

EATV5400S-FM05S

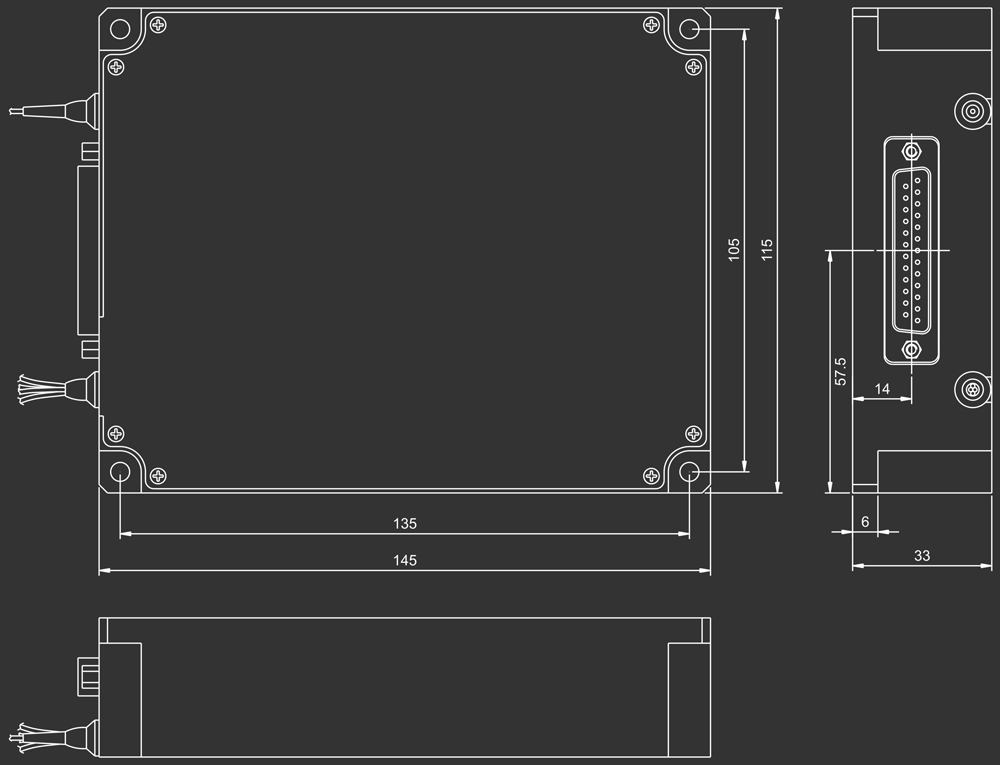

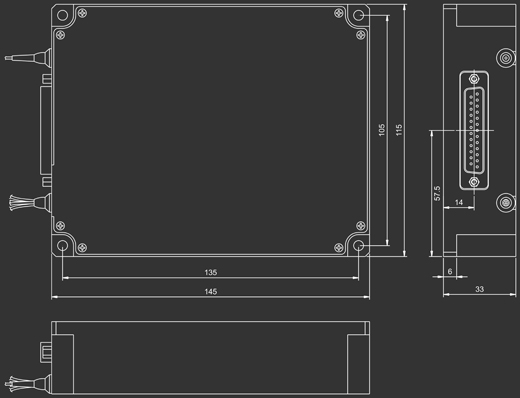

模块尺寸
|
