性能

指标

补充

Min.

Typ.

Max.

光
学
特
性

工作波长范围

(nm)

1540

1563

EATV5400D

1540



1575

EATV5400S

CATV输入功率

(dBm)

-10

>0

 +10

EATV5400D

15

EATV5400S

(dBm)

27

36

输出光口数

4



64

(dBm)

27

输出功率相差值

(dB)

-0.5

+0.5



输出功率可调范围

(dBm)

-6

0

噪声系数

(dB)

5.0

EATV5400D: Pin=0dBm

5.0

EATV5400S: Pin>15dBm

(dB)

0.3



偏振相关增益( PDG )

(dB)

0.4



偏振模式色散( PMD )

(ps)





0.3

(dB)

30

泵浦泄漏功率

(dBm)





-30



回波损耗

(dB)

45

UPC

55





APC

通
过
特
性

通信接口



RS232



Coming SMF-28^TM or equivalent



(mm)

0.9

可选1.2、1.5、2.0

(mm)

1000

供电

(V)

+4.75

+5

+5.25

功耗

(W)



30

工作温度

( ℃ )

-5



70



储存温度

( ℃ )

-40



85



工作相对湿度

(%)

5



95



尺寸 (W) × (D) × (H)

115 × 145 × 33



管脚

内容

管脚

内容

1

VCC +5V

14

GND

2

VCC +5V

15

GND

3

VCC +5V

16

GND

4

VCC +5V

17

GND

5

NC

18

RS232输出（TTL）TXD

6

NC

19

输入功率丢失告警*

7

EDFA温度告警*(TTL)

20

NC

8

输出功率告警*(TTL)

21

放大器使能输入

9

泵浦源偏置告警*(TTL)

22

RS232输入（TTL）RXD

10

泵温度告警*(TTL)

23

NC

11

NC

24

VCC +5V

12

VCC +5V

25

GND

13

GND

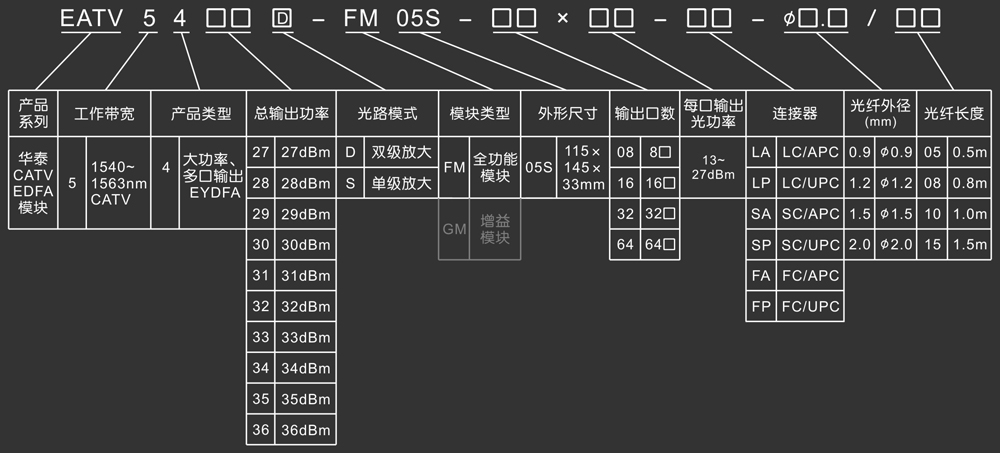

型号

总输出功率

输出口数

每口功率

光路模式

EATV5427D-FM05S-08×16.5

27dBm(500mW)

8

16.5

双级放大¹⁾

EATV5428D-FM05S-08×17.5

8

17.5

EATV5429D-FM05S-08×18.5

29dBm(800mW)

8

18.5

EATV5429D-FM05S-16×15.0

16

15.0

EATV5430D-FM05S-08×19.5

30dBm(1000mW)

8

19.5

EATV5430D-FM05S-16×16.0

16

16.0

EATV5431D-FM05S-08×20.5

31dBm(1260mW)

8

20.5

EATV5431D-FM05S-16×17.0

16

17.0

EATV5432D-FM05S-08×21.5

32dBm(1600mW)

8

21.5

EATV5432D-FM05S-16×18.0

16

18.0

EATV5433D-FM05S-16×19.0

33dBm(2000mW)

16

19.0

EATV5433D-FM05S-32×15.5

32

15.5

EATV5434D-FM05S-16×20.0

34dBm(2500mW)

16

20.0

EATV5434D-FM05S-32×16.5

32

16.5

EATV5435D-FM05S-16×21.0

16

21.0

EATV5435D-FM05S-32×17.5

32

17.5

EATV5436D-FM05S-16×22.0

36dBm(4000mW)

16

22.0

EATV5436D-FM05S-32×18.5

32

18.5

EATV5436D-FM05S-64×15.0

64

15.0
