 产品概述 Huatai 华泰EATV5100系列，是专为CATV系统设计的低噪声、高性能、高性价比的EDFA模块。
GM为增益模块（Gain Block Module），不带电子控制电路。
FM为全功能模块（Full function Module），带电子控制电路。
EATV5100-FM01，是一款全功能模块，采用40×70×12mm的迷你型封装，单频道窄带宽标准版本。一个标准的6-pin电接头提供简单的电气连接。模块采用一只高性能的无制冷泵浦激光器，最高可达19dBm的光输出。
Huatai华泰是EDFA著名制造商。产品的高性能、高可靠性和优异的性能价格比及良好的服务，是OEM系统集成商的理想选择。
产品特点  带电子控制电路(全功能) 40×70×12mm迷你型封装 RS-232标准通信接口 输出功率高达 19dBm 优异的光学性能 低噪声系数，适应CATV的各种应用 低功耗 工作温度范围宽 优异的性能价格比 主要应用 CATV
FTTx PON
数字电视
三网融合

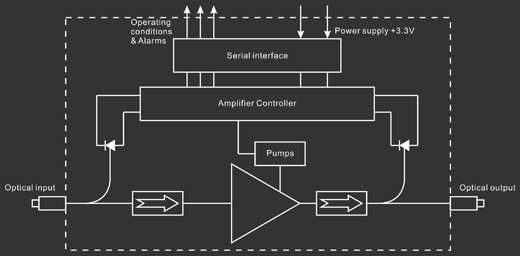

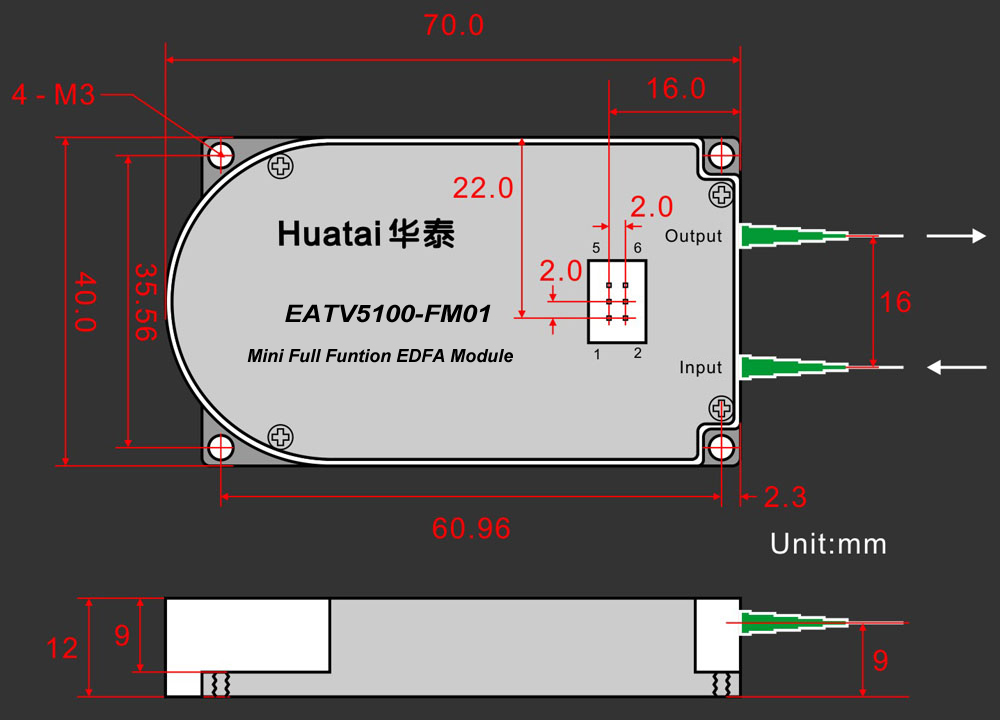

光电图 外型尺寸 电接口定义
管脚 |
内容 |
管脚 |
内容 |
1 |
RS-232 信号输入 |
4 |
告警 |
2 |
地 |
5 |
地 |
3 |
RS-232 信号输出 |
6 |
+3.3V |
注：6-Pin type: HIROSE DF11-6DP-2DSA
|
