产品信息
EATV5100-FM01
迷你型 (40×70×12mm)
CATV EDFA 全功能模块
  EATV5100-FM01 产品图片 相关下载 技术参数

技术指标

性能
Min.
Typ.
Max.
补充



工作波长范围
(nm)
1528

1564

典型应用
(nm)
1540

1564

输入光功率 (pin)
(dBm)
-10

+10

输出功率
(dBm)
10

19
Pin=0dBm
噪声系数
(dB)

4.0
5.0

偏振相关增益 (PDG)
(dB)

0.3

偏振模式色散 (PMD)
(ps)

0.3

偏振相关损耗 (PDL)
(dB)

0.3

泵浦功率泄漏
(dB)

-30

输出/输入光隔离
(dB)
30

反射损耗
(dB)
45

UPC
55

APC
光纤类型   SMF-28, 900μm loose tube
光纤连接器   LC, SC, FC
光纤连接器端面   UPC,APC



通信接口
RS232

电源电压
(V)
3.1
3.3
3.5

功耗
(w)
  1.0
工作温度
(℃)
-5

70

储存温度
(℃)
-40

+85

相对湿度
(%RH)
+5

+95

外形尺寸 (W)×(L)×(H) ( mm )
40×70×12

产品系列

型号
输出功率(dBm)
(Pin=0dBm)
输入功率监控
输出功率监控
Pin口数
EATV5110-FM01-P06
≥10
NC
With
6
EATV5112-FM01-P06
≥12
NC
With
6
EATV5113-FM01-P06
≥13
NC
With
6
EATV5114-FM01-P06
≥14
NC
With
6
EATV5115-FM01-P06
≥15
NC
With
6
EATV5116-FM01-P06
≥16
NC
With
6
EATV5117-FM01-P06
≥17
NC
With
6
EATV5118-FM01-P06
≥18
NC
With
6
EATV5119-FM01-P06
≥19
NC
With
6

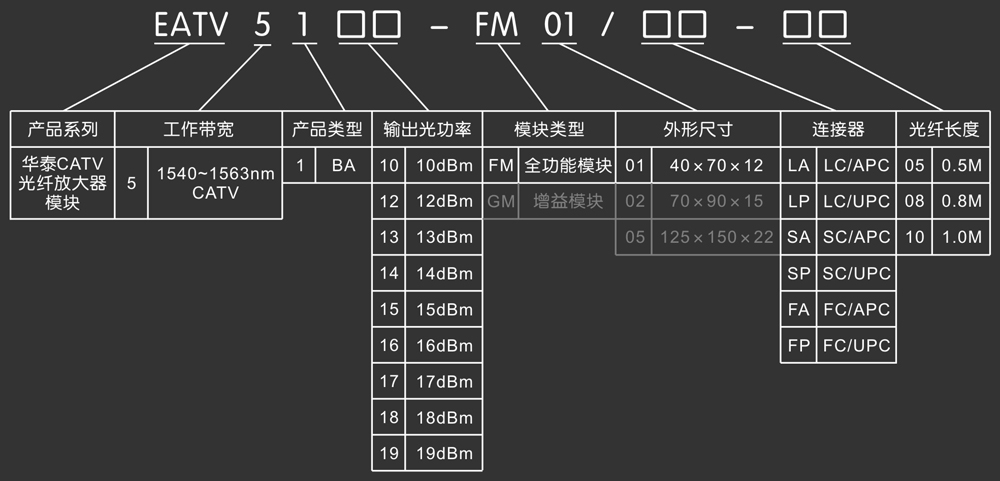

订货信息

注:1、灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
