产品概述
Huatai华泰HA5200系列,是一款增益谱带宽在1540~1563nm的线路光纤放大器(也称中继放大器),主要为CATV或1~8个连续的带状频道(ITU波长)应用而设计。光纤CATV系统一般工作在单波长,对放大器的增益平坦度不作要求。为降低EDFA对系统CNR的劣化,一般选择尽量大的输入光功率,使EDFA在深度饱和状态下工作,典型应用输入光功率应>+3dBm。
HA5200中继放大器(低光输入型),在光路上采用噪声滤波技术,有效地滤除激光自发幅射,在0dBm输入光功率时,仍可达到49.5dB系统载噪比,适用分局和线路中继。
Huatai华泰是EDFA的著名制造商。HA5200采用世界顶级品牌的泵浦激光器和美国OFS的掺铒光纤。完善的APC、ACC、ATC控制,良好的通风散热设计,保证了PUMP Laser的长寿命和高可靠工作。RS232和RJ45提供串行通信和SNMP网管接口。前面板的LCD提供整机的工作参数和告警。光丢失,激光自动关闭,提供了激光安全保护。所有光口均可在前面板安装,也可选择在后面板安装。
Huatai华泰产品的高质量,高可靠和高性价比,是系统集成商和系统运营商的理想选择。
 产品特点
 1540~1563nm的工作波长
 极低的噪声指标
 高输出、高可靠性
 APC、ACC、ATC控制选择 (HA5200/P)
 强大的RS232监控指令
 1U(19” 机架式)、3D(12.4”, 3U, Desk-type)和模块式三种外型
 1U和3D机型,带LCD提供状态显示与故障诊断,标准RS232通信接口,SNMP网络管理功能
 3D机型适应实验室应用
 业界优异的性能价格比
 产品应用
 原CATV 1550nm光纤系统,接收光功率为0dBm的二级服务区,可以取消所有的1310nm光发射机,而采用HA5200光纤放大器,进行全光中继,实现整个服务区的大面积覆盖。
 低光输入的超长干线
 AM CATV
 Digital CATV
 DBS & MMDS
 FTTx PON
 实验室应用

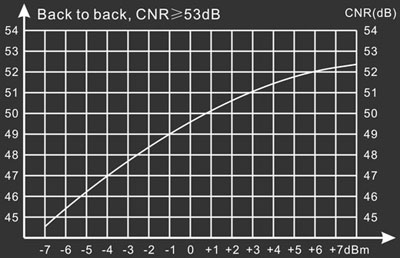

 载噪比劣化曲线表
 光电图
 光口模式M4(带输入输出监测口)
 光口模式O4(四路光输出)
|
