HA5200
CATV中继光纤放大器
  HA5200 产品图片 相关下载 技术参数
产品 1550nm光纤放大器 HA5200 技术参数

技术指标

性能
指标
补充
Min
Typ
Max
光学特性
 工作波长范围(λ)
(nm)
1540

1563
CATV
输入光功率
(dBm)
-15

+10

最大输出光功率1)
(dBm)
+10

+26
Pin=0dBm
输出功率可调范围
(dBm)
-6

0
HA5200/P
输出光口数
1

8
SC/APC
1

16
LC/APC
输出口功率相差值
(dB)
-0.5

+0.5

噪声系数 (Pin=0dBm)
(dB)

6.3
HA5226
偏振相关损耗
(dB)

0.3

偏振相关增益
(dB)

0.4

偏振模式色散
(ps)

0.5

输入/输出光隔离
(dB)
30

泵浦光泄漏
(dBm)

-30

回波损耗
(dB)
55

APC
通用特性
 SNMP网管接口

RJ45

通信接口
RS232

供电
(V)
90

265
220VAC
30

72
-48VDC
23

25
+24VDC
功耗
(W)

50

工作温度
(℃)
-5

65

储存温度
(℃)
-40

80

工作相对湿度
(%)
5

95

尺寸 (W)×(D)×(H)

19×14.5×1.75 ( " )
483×368×44 ( mm )
1RU (19")

12.4×15.4×5.25 ( " )
315×391×133 ( mm )
3D (12.4", desk-type)

5.9×4.9×0.9 ( " )
150×125×22 ( mm )
模块式
注1：输出光功率可由用户选订。

产品系列

型号
输出光功率 Max (dBm)
噪声系数(dB) Pin=0dBm
输入光功率范围(dBm)
功能
Min.
Typ.
Max.
HA5213/0N
≥13
4.0
-15
0
+10
带SNMP网管，输出光功率不可调
HA5214/0N
≥14
4.1
HA5215/0N
≥15
4.2
HA5216/0N
≥16
4.3
HA5217/0N
≥17
4.5
HA5218/0N
≥18
4.8
HA5219/0N
≥19
5.0
HA5220/0N
≥20
5.3
HA5221/0N
≥21
5.5
HA5222/0N
≥22
5.8
HA5223/0N
≥23
6.0
HA5224/0N
≥24
6.3
HA5225/0N
≥25
6.5
HA5226/0N
≥26
6.8
HA5220/PN
≥20
5.3
-15
0
+10
带SNMP网管，输出光功率0~-6dB可调
HA5221/PN
≥21
5.5
HA5222/PN
≥22
5.8
HA5223/PN
≥23
6.0
HA5224/PN
≥24
6.3
HA5225/PN
≥25
6.5
HA5226/PN
≥26
6.8

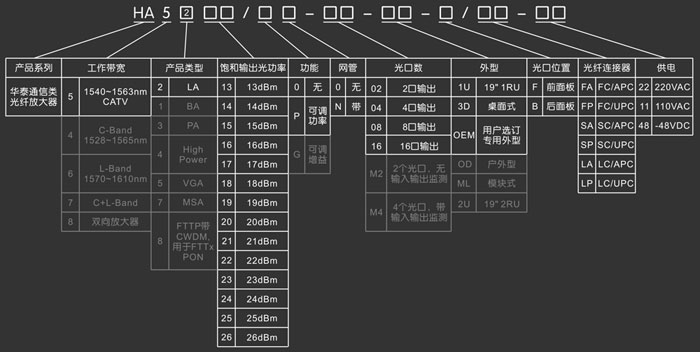

型号解释

注：灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
