性能 |
指标 |
补充 |
TX
&
RX
光
学
特
性 |
TX工作波长范围 |
(nm) |
1270～1610 |
CWDM, 18CH |
TX标准配置工作波长
HDBS-4105CW1-TX-S |
(nm) |
1310 |
VL-TX |
1510 |
VH-TX |
1530 |
HL-TX |
1550 |
HH-TX |
| RX工作波长范围 |
(nm) |
1260～1620 |
CWDM, 18CH |
RX标准配置工作波长
HDBS-4105CW1-RX-S |
(nm) |
1310 |
VL-RX |
1510 |
VH-RX |
1530 |
HL-RX |
1550 |
HH-RX |
| TX输出光口数 |
|
1 |
HDBS-4105CW1-TX |
4 |
HDBS-4105CW4-TX |
| TX输出光功率1) |
(dBm) |
5 (≥3mW) |
|
| RX输入光口数 |
|
1 |
HDBS-4113CW1-RX |
4 |
HDBS-4113CW4-RX |
| RX输入光功率1) |
(dBm) |
0 ~ -13 |
|
| 反射损耗 |
(dB) |
≥50 |
|
| 光纤连接器 |
|
SC/APC |
可选FC/APC, LC/APC |
| 激光器类型 |
|
不制冷DFB |
TX 带光隔离 |
| 光收管类型 |
|
PIN |
RX |
SAT-IF
特
性 |
工作带宽 |
(MHz) |
950～2400 |
|
| TX输入电平 |
(dBmV) |
-25 ~ -14 |
TG型带IF放大 |
-6 ～ +10 |
TO型无IF放大 |
| RX输出电平 |
(dBmV) |
-15 ~ -40 |
|
| 带内平坦度 |
(dB) |
0.5 |
40MHz |
±1.0 |
950~2400MHz |
| 输入阻抗 |
(Ω) |
75 |
|
| 射频反射损耗 |
(dB) |
12 |
|
| 射频连接器 |
|
F型英制 |
|
| C/IM3 2) |
(dB) |
≥55 |
|
| 等效噪声强度 |
(dB/Hz) |
>115 |
|
| 链路增益3) |
(dB) |
25 |
|
通
用
特
性 |
串行接口 |
|
RS232 |
HDBS-4100 |
| 网管接口(SNMP) |
|
RJ45 |
HDBS-4100 |
| 供电 |
(V) |
95～260VAC |
|
| 功耗 |
(W) |
<50 |
|
| 工作温度 |
(℃) |
-5 ~ +65 |
|
| 存储温度 |
(℃) |
-40 ～ +85 |
|
| 相对湿度 |
(%) |
5～95 |
|
| 尺寸 |
HDBS-4100 |
|
19×10.5×1.75 ( " )
483×267×44 ( mm ) |
(W) × (D) × (H) |
HDBS-4200 |
|
10.4×7.8×1.38 ( " )
263×198×35 ( mm ) |
(W) × (D) × (H) |
注：1）未计CWDM插入损耗
2）C/IM3表示在使用两路载频测试时(1.0GHz和1.1GHz)，载波信号峰值与三阶差拍峰值的比值
3）-40dBm RF输入测试
 链路性能
光纤输入(dB) |
链路损耗(dB) |
CNR (dB) |
链路增益(dB) |
RF 输出电平(dBm/Ch.) |
-13 |
14 |
30.18 |
-2 |
-38 |
-12 |
13 |
32.18 |
0 |
-36 |
-11 |
12 |
34.13 |
2 |
-34 |
-10 |
11 |
38.59 |
6 |
-32 |
-8 |
9 |
40.11 |
8 |
-30 |
-7 |
8 |
42.18 |
10 |
-28 |
-6 |
7 |
44.24 |
12 |
-26 |
-5 |
6 |
45.67 |
14 |
-24 |
-4 |
5 |
46.53 |
16 |
-22 |
-3 |
4 |
46.76 |
18 |
-20 |
-2 |
3 |
46.92 |
20 |
-18 |
-1 |
2 |
47.01 |
22 |
-16 |
0 |
1 |
47.03 |
24 |
-14 |
注：1、未计CWDM的插入损耗，TX Output=5dBm。
2、数字卫星接收机的输入电平典型为-60dBm ~ -30dBm。
CWDM-18技术参数(18通道)
性能 |
CWDM-18A |
CWDM-18B |
| CWDM工作波长 |
(nm) |
1270, 1290, 1310, 1330, 1350, 1370, |
1390, 1410, 1430, 1450, 1470, 1490, |
1510, 1530, 1550, 1570, 1590, 1610 |
| 中心波长准确度 |
(nm) |
±0.5 |
| 频道间隔 |
(nm) |
20 |
| 频道带通(@-0.5dB带宽) |
(nm) |
≥13 |
| 带通插入损耗(不包括接头) |
(dB) |
≤3.8 |
≤6.0 |
| 频道一致性 |
(dB) |
≤1.0 |
≤1.5 |
| 频道起伏 |
(dB) |
≤0.5 |
| 隔离 |
相邻 |
(dB) |
≥30 |
不相邻 |
≥40 |
| 偏振相关损耗 |
(dB) |
≤0.10 |
| 偏振模式色散 |
(ps) |
≤0.1 |
| 方向性 |
(dB) |
≥50 |
| 回传损耗 |
(dB) |
≥45 |
| 通过功率 |
(mW) |
300 |
| 光纤连接器 |
|
SC/APC, 可选LC/APC, FC/APC |
| 尺寸 |
模块 |
(mm) |
110×95×15 (CWDM-M) |
19“机架 |
(") |
19×10×1.75 (CWDM-C) |

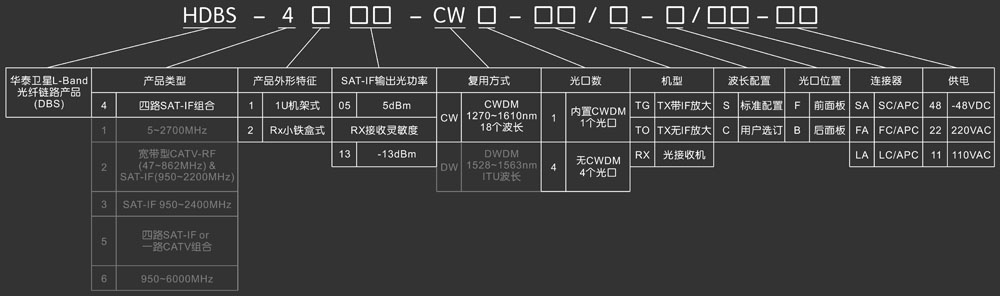

产品系列  TX & RX
型号 |
光功率 (dBm) |
光口数 |
波长配置 |
连接器 |
输出 (TX) |
输入 (RX) |
输出 (TX) |
输入 (RX) |
HDBS-4105CW1-TG/S-SA |
5 |
- |
1 |
- |
标准 |
SC/APC |
HDBS-4105CW4-TG/C-SA |
5 |
- |
4 |
- |
选订 |
SC/APC |
HDBS-4113CW1-RX/S-SA |
- |
> -13 |
- |
1 |
标准 |
SC/APC |
HDBS-4113CW4-RX/C-SA |
- |
4 |
选订 |
SC/APC |
HDBS-4213CW1-RX/S-SA |
- |
> -13 |
- |
1 |
标准 |
SC/APC |
HDBS-4213CW4-RX/C-SA |
- |
4 |
选订 |
SC/APC |
注：1、未计CWDM插入损耗。
2、TX可选TO型、无IF放大。

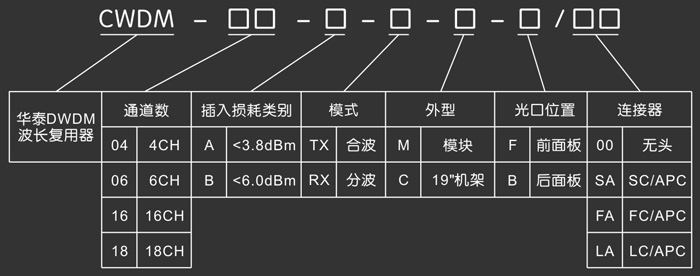

CWDM
型号 |
外形 |
插入损耗 (dB) |
光口数 |
波长配置 |
连接器 |
输出 (TX) |
输入 (RX) |
CWDM-04A-T-C/SA |
1RU |
≤3.8 |
1 |
4 |
选订 |
SC/APC |
CWDM-08A-T-C/SA |
1RU |
≤3.8 |
1 |
8 |
选订 |
SC/APC |
CWDM-16A-T-C/SA |
1RU |
≤3.8 |
1 |
16 |
选订 |
SC/APC |
CWDM-17A-T-C/SA |
1RU |
≤3.8 |
1 |
17 |
选订 |
SC/APC |
CWDM-04A-R-C/SA |
1RU |
≤3.8 |
4 |
1 |
选订 |
SC/APC |
CWDM-08A-R-C/SA |
1RU |
≤3.8 |
8 |
1 |
选订 |
SC/APC |
CWDM-16A-R-C/SA |
1RU |
≤3.8 |
16 |
1 |
选订 |
SC/APC |
CWDM-17A-R-C/SA |
1RU |
≤3.8 |
17 |
1 |
选订 |
SC/APC |
注：1、可选订模块式。
2、通道数和通道波长均可由用户选订。
3、可选B类、插入损耗≤6.0
|
