 产品概述 Huatai华泰HDBS-5000DW系列，是将C-Band ITU 标准波长的4台SAT-IF和1台CATV光发射机，或光接收机组合在一个机箱内，通过DWDM，将5路光复用（TX），或解复用（RX），通过1根光纤传输，可用于高质量地传输同一卫星VL，VH，HL，HH不同极化的4路SAT-IF信号和1路CATV信号。安装使用灵活方便。
DWDM技术，在C-Band、100GHz通道间隔，1根光纤可传输40多路光信号。可使用EDFA放大，实现长距离、大范围的FTTH，可与任何FTTx PON 技术兼容，实现DBS与Triple-play的融合。
HDBS-5000DW1，DWDM内置。4路SAT-IF信号和1路CATV信号在机内复用/解复用后，通过前面板或后面板的一个SC/APC输入（RX）或输出（TX）。
HDBS-5000DW5，无内置DWDM，5路光信号通过前面板或后面板的5个SC/APC输入或输出。采用外置的DWDM，可以将1台HDBS-5000DW5和3台HDBS-4000DW4的17路光信号复用或解复用，通过一根光纤传输。可用于传输4颗卫星不同极化的16路SAT-IF信号和1路CATV信号。
HDBS-5000DW光发射机，均采用ITU标准波长可调谐的高线性，带制冷DFB激光器，直接调制。高性能的波长调谐及稳定控制电路，使激光器工作波长可在±1.6范围内调整并实现稳定控制，及输出光功率可调功能，可以与DWDM适配。完善的激光APC、ATC控制电路，保证了激光器的长寿命和高可靠工作。CATV采用预失真补偿的RF AGC驱动电路。SAT-IF可选择带AGC的高线性IF放大电路，TG型。也可选择无IF放大的TO型。TO型允许高电平输入。
不同的CATV网络对信号来源，传输距离，系统指标的要求，是不尽相同的。HDBS-5000DW专为CATV设计了四种内部配置模式，可适应不同的应用。
产品特点  采用DWDM，C-Band，100GHz，ITU标准波长，1根光纤可传输4路、8路、16路、32路SAT-IF光信号
可使用EDFA放大，实现长距离，大范围的FTTH
与任何FTTX PON技术兼容。Triple-play兼容DBS
为适应CATV网络的不同应用，可选择四种内部配置模式
1RU标准机箱，组合4台SAT-IF和1台CATV光发射机或光接收机
HDBS-5000DW1，内置DWDM，将5路光信号复用，由1根光纤传输
HDBS-5000DW5，无内置DWDM，由5路光输出（TX），或5路光输入（RX）
采用外置的DWDM，可将1台HDBS-5000DW5和3台HDBS-4000DW4的4颗卫星不同极化的16路SAT-IF和1路CATV光信号复用在1根光纤上传输
HDBS-5100DW采用19” 标准机架，前面板LCD提供状态显示与故障诊断，标准RS232通信接口，SNMP网络管理功能
HDBS-5200DW-RX采用小尺寸金属外壳，方便连接Multiswitch to STB
HDBS-5200DW-RW适用FTTx PON，可与 EPON、GPON的ONU无缝链接
高线性、带制冷DFB激光器，1550nm ITU标准波长±1.6nm可调谐
光发射机输出光功率0~-3dBm可调，适用DWDM
CATV光发射机带预失真补偿和AGC控制
SAT-IF光发射机，可选择带AGC的高线性IF放大电路，TG型。也可选择无IF放大的TO型。TO型允许高电平输入
四路光发射机均可向LNB提供+13VDC或+18VDC
抗电磁、射频、雷电干扰能力强
安装使用，灵活方便
业界最优异的性能价格比
主要应用 多路卫星SAT-IF和CATV信号长距离，大面积光纤分配系统 二级服务区（分局，分前端）CATV兼容多路卫星SAT-IF FTTx PON 网络应用 (P2MP) HDBS-5000DW内部配置框图 由于标准单模光纤在1550nm窗口存在色散，直接调制的啁啾效应与色散相作用，在模拟CATV应用时会产生严重的CSO劣化，限制了CATV的传输距离。为适应不同的网络应用，HDBS-5000DW对CATV信号的来源和调制方式，有4种内部配置模式，可供选择。

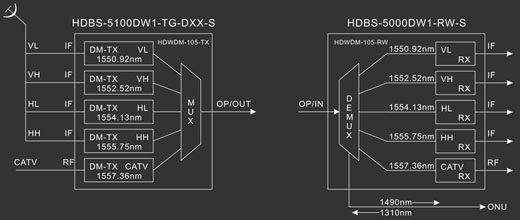

D型：CATV采用直接调制 光发射机内置5台DM-TX，用于SAT-IF和CATV。模拟CATV服务半径可选5 Km，10Km和<15Km。（DTV QAM：40Km。）
E型：CATV采用外调制 光发射机内置4台DM-TX和1台EM-TX，2RU机箱。由于CATV采用外部调制，传输距离的限制被取消，可用于总前端和大的服务区。外调制光发射机可选HT8520、HT8516。

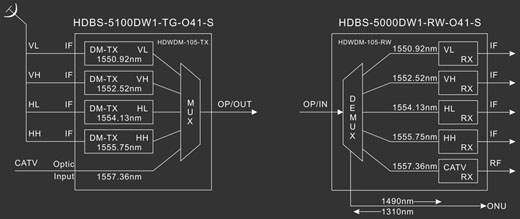

O型：CATV光信号由外部输入 光发射机内置4台DM-TX， 无CATV-TX。 CATV的光信号由外部经面板上的SC/APC连接器输入，与机内DWDM复用后输出。该外部输入的CATV光信号，可以是总前端经线路传输到分前端的光信号。适用于全光中继的分前端。

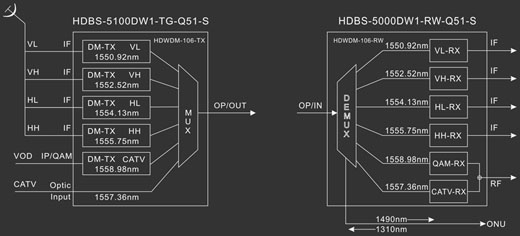

Q型：CATV由外部输入，增加一台DM-TX用IP/QAM的VOD 光发射机内置5台DM-TX，4台用于SAT-IF，1台用于IP/QAM（VOD），CATV的光信号由外部输入，经机内的DWDM-106（6波长）复用后输出，适用于全光中继的分前端。
|
