性能 |
指标 |
补充 |
光
学
特
性 |
工作波长 |
(nm) |
ITU-TG.692标准波长 |
1528.77~1563.86nm |
| 波长可调范围 |
(nm) |
±1.6 |
±200GHz |
| 波长可调模式 |
|
±0.05nm步进 |
|
| 波长稳定性 |
(Pm/℃) |
-1~0 |
Tc=20~70℃ |
| 激光线宽 |
(MHz) |
Typ.=0.35 |
FWHM ( △λ ) , ( -3dB fullwidth ) |
| 边模抑制比 |
(dB) |
≥45 |
SMSR |
| 等效噪声强度 |
(dB/Hz) |
≤-160 |
RIN ( 20~1000MHz ) |
| 光输出口数 |
|
2 |
|
| 每端口输出功率 |
(dBm) |
7.0、8.5、10、11、12、13 |
2×7, 2×9, 2×10, 2×11,2×12, 2×13, |
| 光反射损耗 |
(dB) |
≥50 |
|
| 光纤连接器 |
|
SC / APC |
可选 FC / APC, LC / APC |
射
频
特
性 |
工作带宽 |
(MHz) |
47-862 |
可选47~1000MHz |
| 输入电平 |
(dBmV) |
18~28 |
AGC |
| 平坦度 |
(dB) |
≤±0.75 |
47~862MHz |
≤±1.0 |
862~1000MHz ( 可选 ) |
| 反射损耗 |
(dB) |
>16 |
|
| 输入阻抗 |
(Ω) |
75 |
|
| RF连接器 |
|
F型英制 |
|
链
路
特
性 |
测试频道 |
|
PAL-D / 60CH |
PAL-D / 99CH |
|
| CNR1 |
(dB) |
≥53.5 |
≥52 |
Back to back |
| CNR2 |
(dB) |
≥51.5 |
≥50 |
65Km光纤接收，0dBm接收 |
| CTB |
(dB) |
≤-65 |
≤-65 |
|
| CSO |
(dB) |
≤-65 |
≤-65 |
|
| SBS抑制 |
(dBm) |
13~19 |
延续可调 |
通
用
特
性 |
SNMP网管接口 |
|
RJ45 |
|
| 通信接口 |
|
RS232 |
|
| 供电 |
(VAC) |
90~265 |
50 / 60Hz
|
(VDC) |
-48 |
36~72VDC |
| 功耗 |
(W) |
≤50 |
单电源工作 |
| 工作温度 |
(℃) |
-5~65 |
自动机箱温度控制 |
| 储存温度 |
(℃) |
-40~85 |
|
| 工作相对湿度 |
(%) |
5~95 |
|

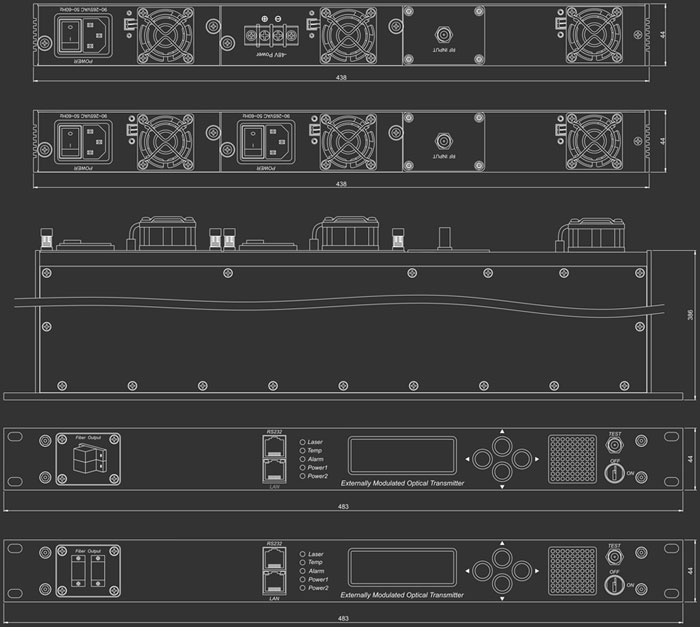

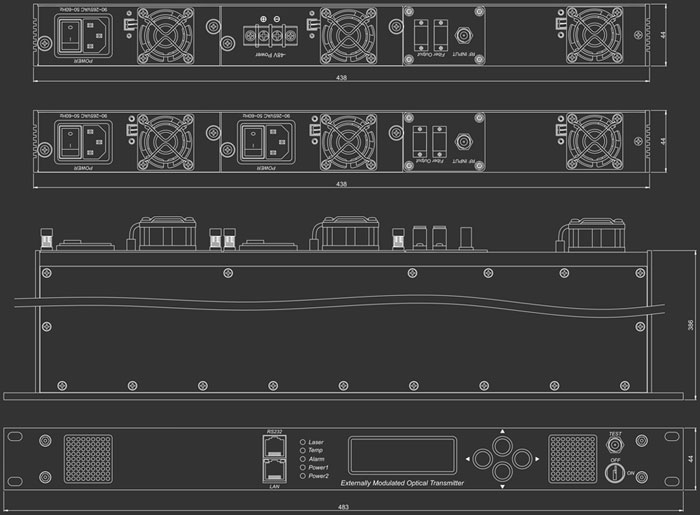

| 尺寸 |
|
19×15.2×1.75 ( " )
483×386×44 ( mm ) |
(W)x(D)x(H) |
|
|
光口从前面板出
