HT8500AC(CATV工作波长
HT8500AU(ITU波长可调
二级服务区外调制光发射机(CNR1≥52dB, SBS: 13dBm)
  HT8500A 产品图片 相关下载 技术参数


产品概述
        随着DTV数字电视,VOD视频点播和Triple-play、FTTx等业务的发展,CATV网的传输信息量爆炸式的骤增。仅以中心局47~862MHz的传输带宽,已经无法满足单个用户流量的需要。为了能给用户提供更多的交互式服务容量,解决的办法是在分局(二级网),设置二级服务区。在分局,对中心局下传的光信号进行一次光/电转换后,与分局的边缘服务器通过频分复用,由一台1550nm光发射机、光纤放大器和光纤分路器,对二级服务区的用户提供服务。二级服务区的服务半径一般在20Km~40Km。
        二级服务区1550nm光发射机的选型,一直是个难考虑的问题,从技术性能和网络长远发展考虑,应首选外调制光发射机,但目前市场上没有一款价格合理的1550nm外调制光发射机适合于二级服务区使用。所以从传统的成本价格考虑,一般会选择直调式光发射机进行试播。
        直接调制会产生严重的激光啁啾,(激光器的偏置电流被信号调制,光频发生偏移和抖动)。啁啾效应会和标准单模光纤1550nm窗口的色散相作用,产生严重的失真(CSO劣化)。这种失真会随传输距离、传输带宽和频道数的增加,而变得严重。多年来,人们对直接调制的啁啾补偿进行了大量的研究和试验,但均未获得有价值的技术突破。目前世界上较高水平的1550nm直调式光发射机,也仅能达到在600MHz模拟带内,传输15Km,CSO≤-57dB,而且价格也相当昂贵。57dB的CSO指标,仅能达到用户端CSO指标的最低门限。很简单,按现阶段1550nm直调式光发射机的技术水准,无法适用二级服务区日益发展的网络技术要求。
        Huatai华泰是全球模拟外调制光发射机著名制造商。HT8500A,是一款专为满足二级服务区应用而研制开发的低成本1550nm外调制光发射机。我们将它定名为HT8500A二级服务区1550nm外调制光发射机。HT8500A采用窄线宽、低噪声、连续波DFB激光器作光源,采用美国JDS-U专为该机研制生产的低成本单纤输出LiNbO3外调制器作信号调制,较大幅度地降低了整机成本。基于一系列独特的优化控制的创新技术,达到在47~862MHz带内≤0.75dB的平坦度。13dBm的SBS,满足点对点>50Km的光纤传输,(0dBm接收)。CSO≤-65dB,CTB≤-65dB,CNR≥52dB,优异的系统性能指标。整机配备完善的RS232通信接口和SNMP网络管理,可选1+1电源备份,支持热插拔,机箱温度自动控制。所有光口可在前面板安装,(也可指定在后面板安装)。
        HT8500A二级服务区1550nm外调制光发射机,以其高指标、高可靠性和卓越的的性能价格比,是二级服务区1550nm光发射机理想的选择。
        HT8510AC:单纤输出CATV工作波长,1MHz 激光线宽,SBS 13dBm,可选SNMP网管。
        HT8520AC:双纤输出CATV工作波长,1MHz 激光线宽,SBS 13dBm,可选SNMP网管。
        HT8510AU:单纤输出ITU波长可调,1MHz 激光线宽,SBS 13dBm,可选SNMP网管
        HT8520AU:双纤输出ITU波长可调,1MHz 激光线宽,SBS 13dBm,可选SNMP网管
产品特点
高性能:外调制技术无激光啁啾,极低的色散失真,大消光比,47~862MHz带内均有良
好的特性。
可选1+1电源备份,支持热插拔。
窄线宽(Typ.≤1MHz)、低噪声、DFB连续波激光器。
可高达47~1000MHz工作带宽。
高指标:独特的创新技术,提供优异的CNR、CTB、CSO。
SBS:13dBm,点对点>50Km的光纤传输。
ITU标准波长,在±200GHz(±1.6nm)范围内可调谐。
AGC/MGC模式现场可选,OMI可现场优化。
可选RS232通信接口和SNMP网络管理。
机箱温度自动控制。
优异的性能价格比。
主要应用
用于分局的二级服务区,以优异的性能价格比,高质量、高可靠地为二级服务区用户提供
RFTV、IPTV、VOD等增值业务。避免采用1550nm直调式光发射机传输带宽、传输距离的限制和激光啁啾引发的系统CSO劣化。
网络应用图

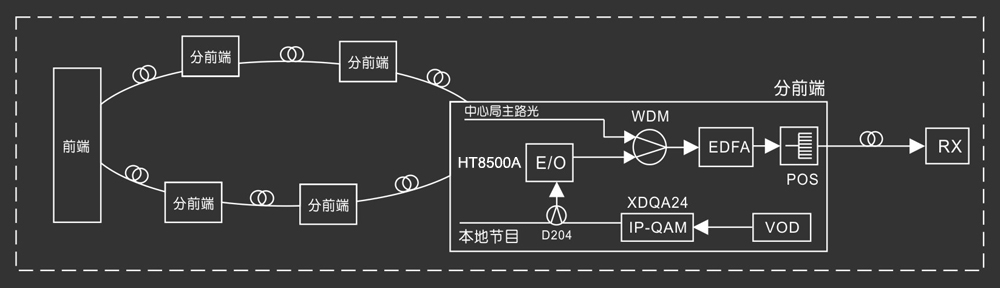

HT8500A在分局全光中继中,插播本地节目和提供IPTV、VOD增值业务典型应用

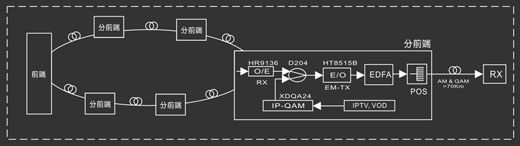

HT8500A在分局二次发射,提供IPTV、VOD增值业务典型应用
