HT8500M （CNR ≥53.5dB, SBS: 13~19可调
)
FTTP
多口输出
1550nm
外调制光发射机
HT8500M
产品图片
相关下载
技术参数
产品
外调制光发射机
HT8500M
技术参数
性能指标
性能
指标
补充
光
学
特
性
工作波长
(nm)
1540~1563
HT8500M-CR
1528.77~1563.86 ( ITU )
HT8500M-口口
波长可调范围
(nm)
±1.6
±200GHz
波长可调模式
±0.05nm步进
波长稳定性
(Pm/℃)
-1~0
Tc=20~70℃
激光线宽
(MHz)
Typ.=0.65
FWHM ( △λ ) , ( -3dB fullwidth )
边模抑制比
(dB)
≥45
SMSR
等效噪声强度
(dB/Hz)
≤-160
RIN ( 20~1000MHz )
光输出口数
4
HT8547M
6
HT8567M
8
HT8585M
10
HT85A5M
每端口输出功率
(dBm)
≥7.0
HT8547M、HT8567M
≥4.5
HT8585M、HT85A5M
光反射损耗
(dB)
≥50
光纤连接器
LC / APC
射
频
特
性
工作带宽
(MHz)
47-862
可选47~1000MHz
输入电平
(dBmV)
18~28
AGC
平坦度
(dB)
≤±0.75
47~862MHz
≤±1.5
862~1000MHz ( 可选 )
反射损耗
(dB)
>16
输入阻抗
(Ω)
75
RF连接器
F型英制
链
路
特
性
测试频道
PAL-D / 60CH
PAL-D / 99CH
CNR1
(dB)
≥53.5
≥52.0
Back to back
CNR2
(dB)
≥52.0
≥50.0
65Km光纤接收，0dBm接收
CTB
(dB)
≤-65
≤-65
CSO
(dB)
≤-65
≤-65
SBS抑制
(dBm)
13~19
延续可调
通
用
特
性
SNMP网管接口
RJ45
通信接口
RS232
供电
(VAC)
90~265
50 / 60Hz
(VDC)
-48
36~72VDC
功耗
(W)
≤50
单电源工作
工作温度
(℃)
-5~65
自动机箱温度控制
储存温度
(℃)
-40~85
工作相对湿度
(%)
5~95
尺寸(W)x(D)x(H)
19×15.2×1.75 ( " )
19×386×1.75 ( mm )
S型
19×17.9×1.75 ( " )
483×455×44 ( mm )
L型
机箱尺寸
S型机箱（机箱长度：386 mm）
L型机箱（机箱长度：455 mm）
产品系列
型号
输出光口数
每口输出光功率( dBm )
工作波长( nm )
SBS 阈值( dBm )
59路PAL-D系统指标 ( dB )
CNR1
CNR2
CTB
CSO
HT8547M
4
≥7.0
ITU波长
±200GHz 可调
13~19可调
≥53.5
≥52.0
≤-65
≤-65
HT8567M
6
≥7.0
≥53.5
≥52.0
≤-65
≤-65
HT8585M
8
≥4.5
≥53.5
≥52.0
≤-65
≤-65
HT85A5M
10
≥4.5
≥53.5
≥52.0
≤-65
≤-65
测试条件：CNR1： Tx to Rx，0dBm接收。
CNR2：16dBm EDFA（NF＝4.5~5.5dB），65km光纤，0dBm接收。

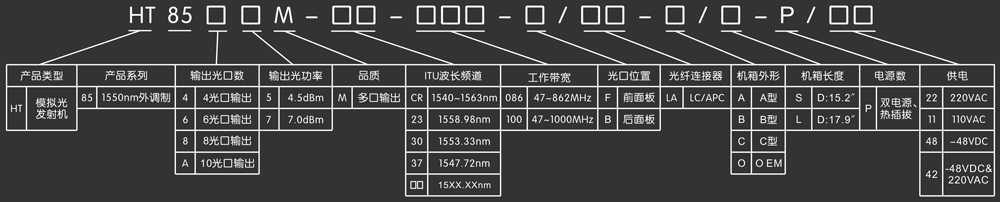

订货信息
