杭州华泰光纤技术有限公司
|
|
|
产品信息 |
|
|
|
HT8500HC（CATV工作波长）
HT8500HU（ITU波长可调）
标准型外调制光发射机（47~862MHz, CNR１≥53dB, SBS: 13, 16, 18dBm可调） |
|
|
|
|
|
| |
 性能指标 |
| |
性能 |
指标 |
补充 |
光
学
特
性 |
工作波长 |
(nm) |
1548～1563 |
HT8500HC |
ITU-TG.692 |
HT8500HU |
| 波长可调范围 |
(nm) |
±1.6 ( ±200GHz ) |
HT8500HU |
| 波长调整方式 |
|
±0.05nm步进 |
HT8500HU |
| 波长稳定性 |
(Pm/℃) |
-1~0 |
Tc=20~70℃ |
| 激光线宽 |
(MHz) |
Typ.=0.65 |
FWHM( △λ ) , ( -3dB fullwidth ) |
| 边模抑制比 |
(dB) |
≥45 |
SMSR |
| 等效噪声强度 |
(dB/Hz) |
≤-160 |
RIN ( 20~1000MHz ) |
| 光输出口数 |
|
2 |
可选4口，6口 |
| 每端口输出功率 |
(dBm) |
13、12、11、10、8.5、7.0、4.5 |
2×5, 2×7, 2×9, 2×10,2×11, 2×12, 2×13 |
| 光反射损耗 |
(dB) |
≥50 |
|
| 光纤连接器 |
|
FC / APC |
可选SC / APC、LC / APC |
射
频
特
性 |
工作带宽 |
(MHz) |
47-862 |
可选47~1000MHz |
| 输入电平 |
(dBmV) |
18~28 |
AGC |
| 平坦度 |
(dB) |
≤±0.75 |
47~862MHz |
≤±1.5 |
862~1000MHz ( 可选 ) |
| 反射损耗 |
(dB) |
>16 |
|
| 输入阻抗 |
(Ω) |
75 |
|
| RF接头 |
|
F型英制 |
|
链
路
特
性 |
测试频道 |
|
PAL-D / 60CH |
PAL-D / 99CH |
|
| CNR1 |
(dB) |
≥53.0 |
≥51.5 |
Back to back |
| CNR2 |
(dB) |
≥51.5 |
≥49.5 |
65Km光纤接收，0dBm接收 |
| CTB |
(dB) |
≤-65 |
≤-65 |
|
| CSO |
(dB) |
≤-65 |
≤-65 |
|
| SBS抑制 |
(dBm) |
13, 16, 18 |
可调 |
通
用
特
性 |
SNMP网管接口 |
|
RJ45 |
|
| 通信接口 |
|
RS232 |
|
| 供电 |
(VAC) |
90~265 |
50 / 60Hz |
(VDC) |
-48 |
30~72 VDC |
| 功耗 |
(W) |
50 |
单电源工作 |
| 工作温度 |
(℃) |
-5~65 |
自动机箱温度控制 |
| 储存温度 |
(℃) |
-40~85 |
|
| 工作相对湿度 |
(%) |
5~95 |
|
| 尺寸(W)x(D)x(H) |
|
19×14.5×1.75 ( " )
483×368×44 ( mm ) |
S型 |
| |
19×17.9×1.75 ( " )
483×455×44 ( mm )
|
L型 |
|
|
| 产品系列 |
| |
型号
|
输出光口数 |
每口输出光功率(dBm) |
工作波长(nm) |
SBS 阈值(dBm) |
59路PAL-D系统指标(dB) |
CNR1 |
CNR2 |
CTB |
CSO |
HT8525HC |
2 |
≥4.5 |
1548～1563 |
13，16，18
可调 |
≥53 |
≥51.0 |
≤-65 |
≤-65 |
HT8527HC |
2 |
≥7.0 |
≥53 |
≥51.5 |
≤-65 |
≤-65 |
HT8529HC |
2 |
≥8.5 |
≥53 |
≥51.5 |
≤-65 |
≤-65 |
HT852AHC |
2 |
≥10 |
≥53 |
≥51.5 |
≤-65 |
≤-65 |
HT852BHC |
2 |
≥11 |
≥53 |
≥51.5 |
≤-65 |
≤-65 |
HT852CHC |
2 |
≥12 |
≥53 |
≥51.5 |
≤-65 |
≤-65 |
HT852DHC |
2 |
≥13 |
≥53 |
≥51.5 |
≤-65 |
≤-65 |
HT8525HU |
2 |
≥4.5 |
1528~1563nm
ITU波长可调 |
≥53 |
≥51.0 |
≤-65 |
≤-65 |
HT8527HU |
2 |
≥7.0 |
≥53 |
≥51.5 |
≤-65 |
≤-65 |
HT8529HU |
2 |
≥8.5 |
≥53 |
≥51.5 |
≤-65 |
≤-65 |
HT852AHU |
2 |
≥10 |
≥53 |
≥51.5 |
≤-65 |
≤-65 |
HT852BHU |
2 |
≥11 |
≥53 |
≥51.5 |
≤-65 |
≤-65 |
HT852CHU |
2 |
≥12 |
≥53 |
≥51.5 |
≤-65 |
≤-65 |
HT852DHU |
2 |
≥13 |
≥53 |
≥51.5 |
≤-65 |
≤-65 |
测试条件：CNR1: Tx to Rx, 0dBm接收.
CNR2: 16dBm EDFA ( NF4.5~5.5dB ) , 65km光纤, 0dBm接收. |
|

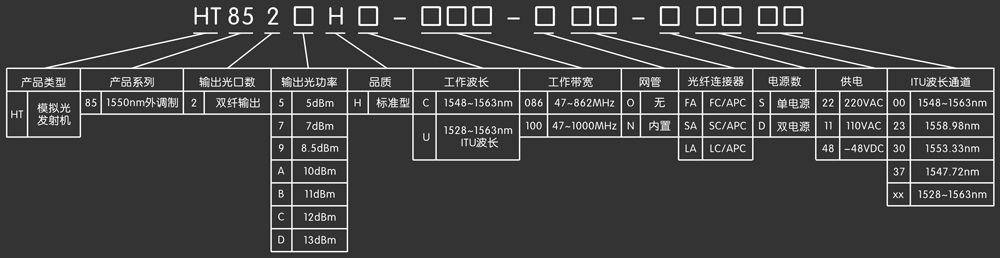

型号解释 |
| |
|
|
| 关联产品 |
| |
|
|
| 业界同类产品 |
| |
 BKtel：BK-ES10XLb-70/190 EMCORE：3988-SA |
|
| |
|
|
|
|
|
 |
