 技术参数 |
| |
参数 |
指标 |
| 视
频
指
标 |
编码 |
(Bit) |
10 |
| 采样频率 |
(MHz) |
15.36 |
| 带宽 |
(MHz) |
8 |
| 微分增益 |
(%) |
<1 (最大值) |
| 微分相位 |
(°) |
<1 (最大值) |
≤0.5 (典型值) |
| 场倾斜 |
(%) |
<0.5 (最大值) |
| 信噪比 |
(dB) |
>67 (加权) |
| 输入/输出阻抗 |
(Ω) |
75 (非平衡) |
| 输入/输出电平 |
|
1.0Vp-p |
| 视频接口 |
|
BNC |
音
频
指
标 |
采样频率 |
(KHz) |
52.3 |
| 频率响应 |
(Hz) |
10~20K |
| 编码 |
(Bit) |
24 |
| 信噪比 |
(dB) |
>85 |
| 音频输入/输出阻抗 |
(Ω) |
600, 10K, 47K 不平衡（平衡） |
| 非线性失真 |
(%) |
<1, (1KHz) |
数
据
指
标 |
物理接口 |
|
屏蔽超5类RJ45座 |
| 数据方向 |
|
正向/反向/双向 |
| 数据格式 |
|
RS232/RS422/RS485/Manchester |
| 速率 |
(Kbps) |
0 ~ 256 |
光
学
指
标 |
物理接口 |
|
SC/UPC, SC/APC, FC/UPC, FC/APC, ST/PC |
| 光纤种类 |
(μm) |
单模: 9/125 |
多模: 62.5/125 |
| 光波长 |
(nm) |
单模: 1310/1550 |
多模: 850/1300 |
| 接收灵敏度 |
(dBm) |
-35(1路视频系列) |
-28(2路视频以上系列) |
| 光链路 |
(dB) |
≤25 (1路视频) |
公
用
指
标 |
供电 |
(V) |
90~265市电 |
| 工作温度 |
(℃) |
-40 ~ +65 |
| 贮存温度 |
(℃) |
-40 ~ +85 |
| 工作湿 |
(%) |
0 ~95 (无冷凝) |
| 平均无故障工作时间 |
|
>100,000 小时（平均无故障工作时间） |
| 尺寸、重量 |
|
482(W)×280mm(L)×44mm(H)，≤3Kg |
|

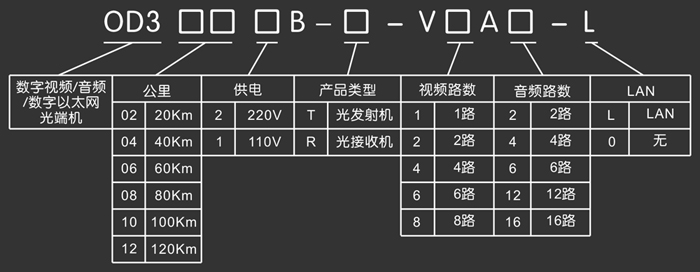

型号解释 |
| |
|
|
|
|
