 产品概述 OPS-1000光保护系统（Optics Protection System）产品系列，主要应用于单纤双向的光纤通信领域作主、备光路切换设备。该机主要有光路切换单元、光功率监测单元和网络管理终端组成。在光通信网络中，OPS-1000实时监测工作光纤和备用光纤上的光功率，当监测到光线路上的光功率值低于设定切换门限时，发出告警提示并自动切换到备用光纤，从而实现对光传输系统线路的保护和恢复
OPS-1000有两种光路保护模式：
1. OPS-1051 ( 1+1保护模式)：收端2x1光开关；发端50/50分路器，分路器可选其他
分光比：60/40、70/30、80/20、90/10
2. OPS-1011 ( 1:1保护模式)：收端2x1光开关；发端2x1光开关
OPS-1000双向工作波长可由用户指定，常规的有以下三种：
1. OPS-1500：双向工作波长均为1528~1565nm C-Band;
2. OPS-1600：双向工作波长为C-Band & L-Band;
3. OPS-1400：双向工作波长为1540~1610 & 1310/1490;

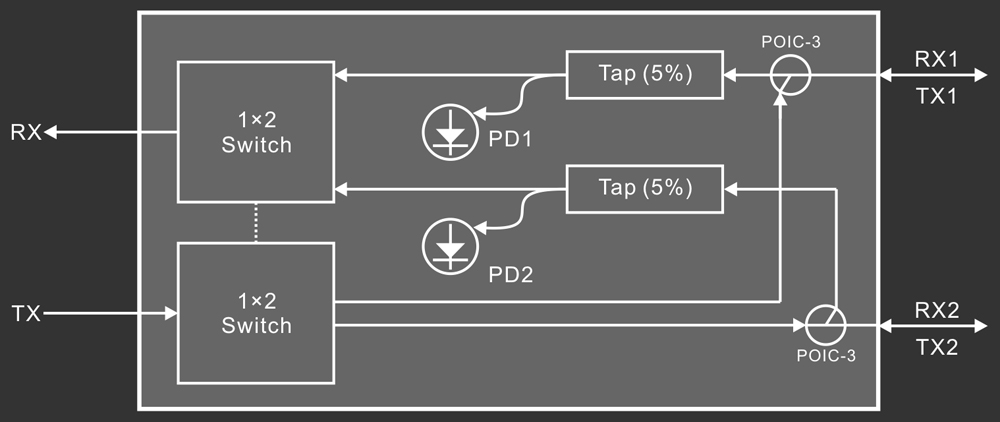

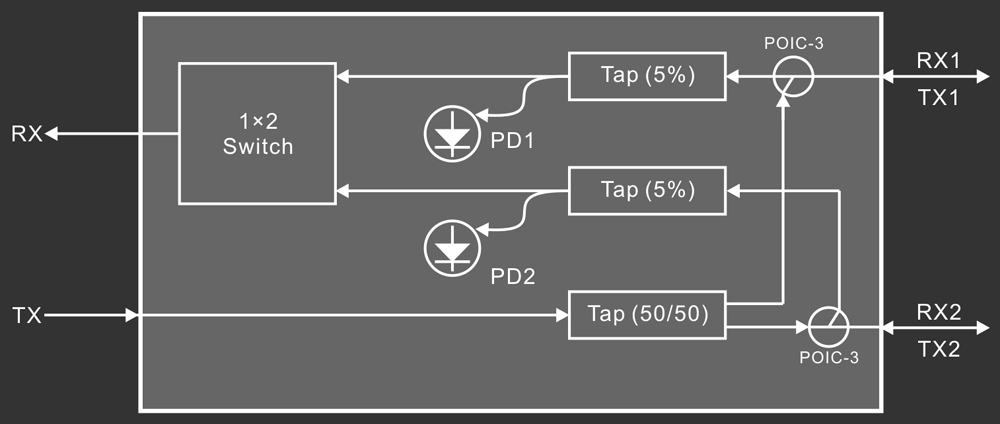

产品特点  宽波长范围 大动态光功率监测范围 极底的插入损耗 极快的开关速度 极低的偏振相关损耗 用户可定义人工或自动模式 用户可定义告警门限、切换门限等参数 SNMP支持远程管理和监控 1+1电源备份，支持热插拔 断电保持 优异的性能价格比 主要应用 单纤双向光通讯网络保护和恢复 网络检测和交换 OPS-1000两种保护模式原理图 OPS-1551-2-0 ( 1+1原理图 ) OPS-1511-2-0 ( 1：1原理图 )
|
