RFA7000
C & L-Band分布式拉曼光纤放大器
  RFA7000 产品图片 相关下载 技术参数
产品 光纤拉曼放大器 RFA7000 技术参数

技术指标

参数
Min
Typ
Max
补充
光
学
特
性		 工作波长
(nm)
1528

1604
RFA7000：C & L-Band
泵浦光功率
(mW)
400

拉曼开关增益
(dB)
7
8
9
RFA7008
9
10
11
RFA7010
11
12
13
RFA7012
13
14
15
RFA7014
15
16
16.5
RFA7016
增益平坦度
(dB)

1.0

RFA7000/F (带GFF)

2.0

RFA7000 (不带GFF)
噪声系数
(dB)

0

偏振模式色散
(ps)

0.2

偏振相关增益
(dB)

0.4

偏振相关损耗
(dB)

0.1

通
用
特
性
 工作电压
(V)
90

250
可选-48VDC
功耗
(W)

30

工作温度
(℃)
0

60

存储温度
(℃)
-40

+85

工作相对湿度
(%)
5

95

尺寸 (W)×(D)×(H)

19×14.5×1.75 ( " )
483×368×44 ( mm )
1U

19×14.5×3.5 ( " )
483×368×89 ( mm )
2U
注：工作波长及泵浦光功率可根据客户要求定制。
产品系列
型号
工作波长(nm)
增益平坦度(dB)
拉曼开关增益(dB)
RFA7008
1528~1604
<±2
8±1.0
RFA7010
1528~1604
<±2
10±1.0
RFA7012
1528~1604
<±2
12±1.0
RFA7014
1528~1604
<±2
14±1.0
RFA7016
1528~1604
<±2
16 (-1～+0.5)
RFA7008/F
1528~1604
<±1.0
8±1.0
RFA7010/F
1528~1604
<±1.0
10±1.0
RFA7012/F
1528~1604
<±1.0
12±1.0
RFA7014/F
1528~1604
<±1.0
14±1.0
RFA7016/F
1528~1604
<±1.0
16 (-1～+0.5)
注：1、分布式拉曼放大器为反相泵浦（后相泵浦）
        2、F型，内置增益平坦滤波器GFF

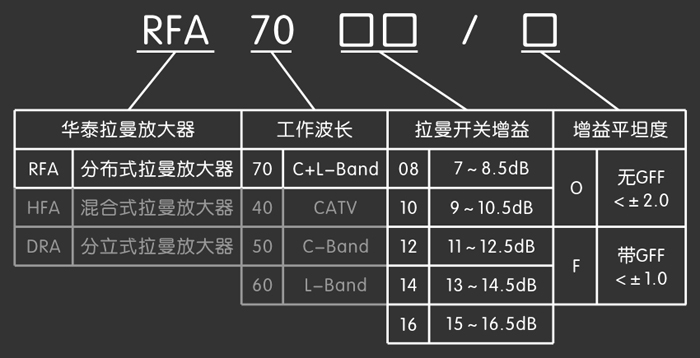

型号解释
注：灰色部分为该产品系列其他产品的选项，该产品一般不提供灰色部分的选项。
