RFA4000
CATV
分布式拉曼光纤放大器
RFA4000
产品图片
相关下载
技术参数
产品
光纤拉曼放大器
RFA4000
技术参数
技术指标
参数
Min
Typ
Max
补充
光
学
特
性
工作波长
(nm)
1540
1563
RFA4000：CATV
泵浦光功率
(mW)
400
拉曼开关增益
(dB)
7
8
9
RFA4008
9
10
11
RFA4010
11
12
13
RFA4012
13
14
15
RFA4014
15
16
17
RFA4016
增益平坦度
(dB)
1.0
RFA4000/F (带GFF)
2.0
RFA4000 (不带GFF)
噪声系数
(dB)
0
偏振模式色散
(ps)
0.2
偏振相关增益
(dB)
0.4
偏振相关损耗
(dB)
0.1
通
用
特
性
工作电压
(V)
90
250
可选-48VDC
功耗
(W)
30
工作温度
(℃)
0
60
存储温度
(℃)
-40
+85
工作相对湿度
(%)
5
95
尺寸 (W)×(D)×(H)
19×14.5×1.75 ( " )
483×368×44 ( mm )
1U
19×14.5×3.5 ( " )
483×368×89 ( mm )
2U
注：工作波长及泵浦光功率可根据客户要求定制。
产品系列
型号
工作波长(nm)
增益平坦度(dB)
拉曼开关增益(dB)
RFA4008/0
1540~1563
<±2
8±1.0
RFA4010/0
1540~1563
<±2
10±1.0
RFA4012/0
1540~1563
<±2
12±1.0
RFA4014/0
1540~1563
<±2
14±1.0
RFA4016/0
1540~1563
<±2
16±1.0
RFA4008/F
1540~1563
<±1
8±1.0
RFA4010/F
1540~1563
<±1
10±1.0
RFA4012/F
1540~1563
<±1
12±1.0
RFA4014/F
1540~1563
<±1
14±1.0
RFA4016/F
1540~1563
<±1
16±1.0
注：1、分布式拉曼放大器为反相泵浦（后相泵浦）
2、F型，内置增益平坦滤波器GFF

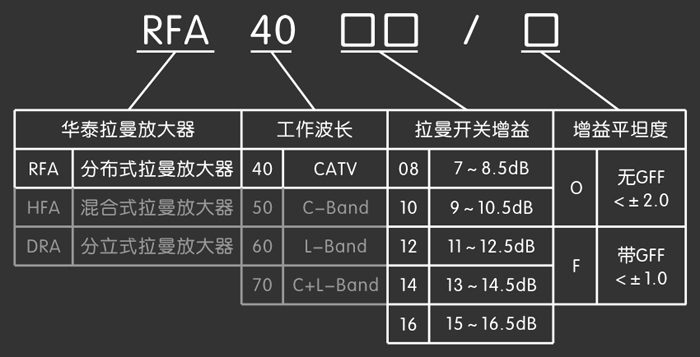

型号解释
注：灰色部分为该产品系列其他产品的选项，该产品一般不提供灰色部分的选项。
