NGB-9912 （两输出）
NGB-9924 （四输出）
AGC、可网管、 双向、户外型光接收机
  NGB9912,NGB9924 产品图片 相关下载 技术参数
产品 AGC、可网管、双向、四输出户外型光接收机 NGB-9912、NGB-9924 技术参数

技术指标

性能 指标 补偿
光学特性
工作波长
(nm)
 1260~1620
响应度
(A / W)
 >0.85 1310nm
>0.9 1550nm
光AGC控制范围
(dBm)
 -9~+2
光反射损耗
(dB)
 ≥50
光纤链接器
   LC / APC 可选SC / APC , FC / APC

RF特性
工作带宽
(MHz)
 47~862 NGB-9912、NGB-9924 / 口- 0
52~862 NGB-9912、NGB-9924 / 口- 4
88~862 NGB-9912、NGB-9924 / 口- 6
平坦度
(dB)
 ≤±1.0
输出电平
(dBμV)
108±1.0 Pin:-9.0~+2.0dBm
AGC特性
(dB)
 ≤±1.0 Pin:-9.0~+2.0dBm
输出电平调节范围
(dB)
 -20~0
输出斜率调节范围
(dB)
 -10~0
反射损耗
(dB)
≥14
47~862MHz
输出阻抗
(Ω)
75

RF接头
F型英制

正向链路特性 测试频道
59CH ( PAL-D )
47~550MHz模拟
Digital QAM
550-862MHz
OMI
(%)
3.8

CNR
(dB)
≥52
Pin = -2.0dBm
CTB
(dB)
≥-65
Vo = 108 dBμV
CSO
(dB)
≥-60
Vo = 108 dBμV
HUM
(dB)
≥-60

回传发射特性 光发射波长
(nm)
1310
43×4、63×4
1550
45×4、65×4
1590
49×4、69×4
1610
46×4、66×4
激光器类型

DFB
 4×D4、6×D4
FP
 4×F4、6×F4
输出光功率
(dBm)
2~4

光连接器类型

LC / APC
可选SC / APC , FC / APC
射频工作带宽
(MHz)
5~42
 NGB-9912、NGB-9924 / 口- 4
5~65
 NGB-9912、NGB-9924 / 口- 6
输入电平
(dBμV)
85~90

输入阻抗
(Ω)
75

激光器开启时间
(us)
0.5~1.0

激光器关闭时间
(us)
0.5~1.5

通用特性
SNMP网管接口

RJ45

供电
(V)
AC ( 150~265 ) V
AC220
AC ( 35~90 ) V
AC60
功耗
(W)
≤15

工作温度
(℃)
-40~60

贮存温度
(℃)
-40~65

工作相对湿度
(%)
5~59

尺寸(W)×(D)×(H)

9.4×9.4×5.9
240×240×150 ( mm )

结构示意图

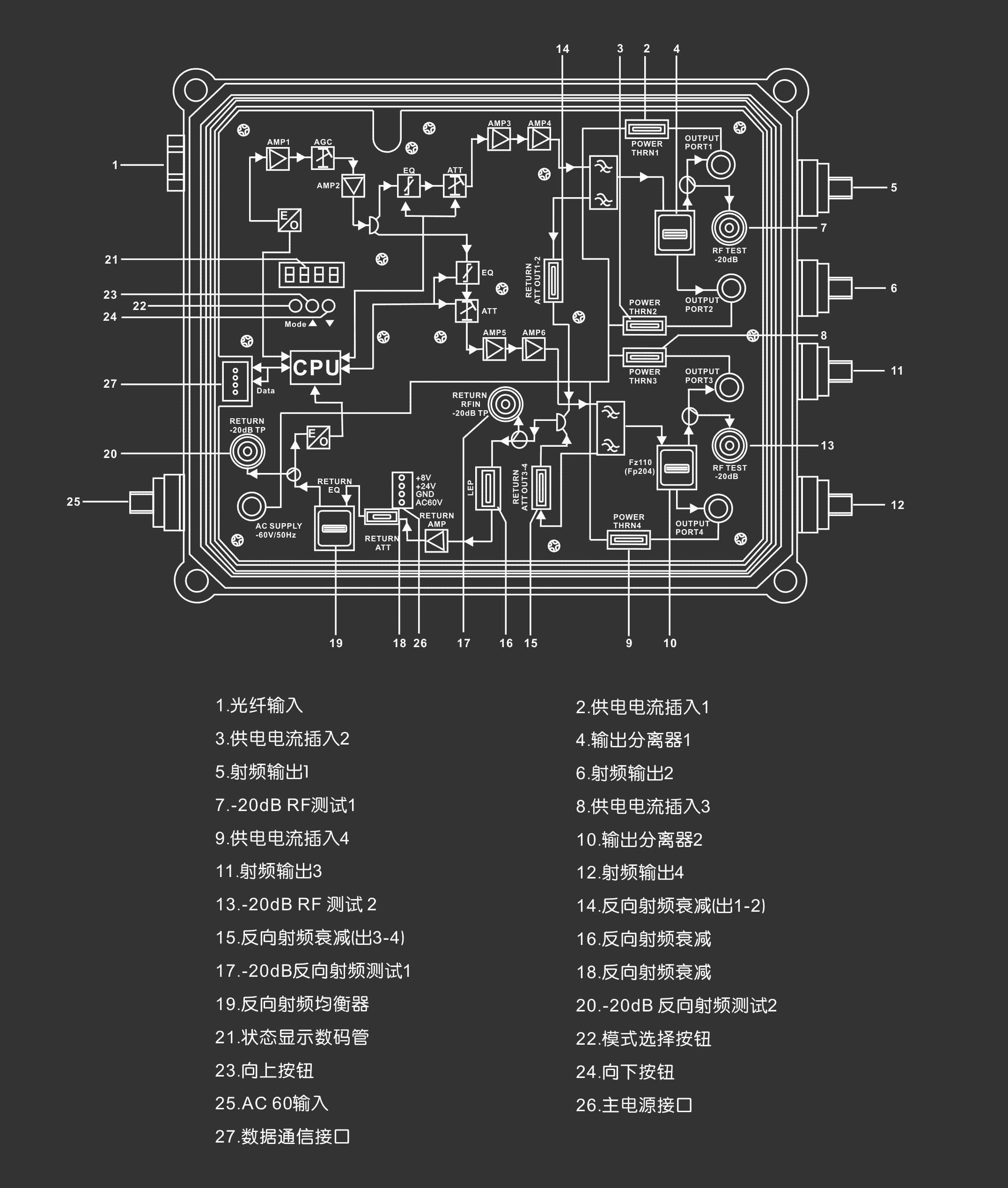

NGB-9912 , NGB-9924 的结构示意图

产品系列

型号
下行工作带宽
输出口数
网管 ( 选购件 )
回传发射 ( 选购件 )
NGB-9912/ N -0000
47~862 MHz
2
带网管应答器
不带回传发射
NGB-9912 / N-4×××
52~862MHz
带回传、5~42MHz
NGB-9912 / N-6×××
88~862MHz
带回传、5~65MHz
NGB-9912 / O -0000
47~862 MHz
不带网管应答器
不带回传发射
NGB-9912 / O-4×××
52~862MHz
带回传、5~42MHz
NGB-9912 / O-6×××
88~862MHz
带回传、5~65MHz
NGB-9924 / N -0000
47~862 MHz
4
带网管应答器
不带回传发射
NGB-9924 / N-4×××
52~862MHz
带回传、5~42MHz
NGB-9924 / N-6×××
88~862MHz
带回传、5~65MHz
NGB-9924 / O -0000
47~862 MHz
不带网管应答器
不带回传发射
NGB-9924 / O-4×××
52~862MHz
带回传、5~42MHz
NGB-9924 / O-6×××
88~862MHz
带回传、5~65MHz
注： 详细规格和回传发射部分，请按订货信息订货

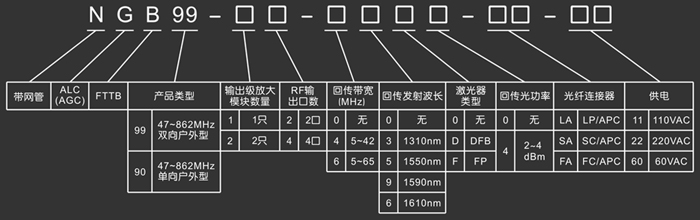

订货信息
