性能 |
指标 |
补充 |
Min |
Typ. |
Max |
光学特性 |
CATV工作波长 |
(nm) |
1260 |
|
1620 |
无 CWDM |
1540 |
|
1560 |
|
输入波长 |
(nm) |
1310, 1490/1550 |
通过波长 |
(nm) |
1310, 1490 |
通道隔离度 |
(dB) |
40 |
|
|
响应度 |
(A/W) |
0.85 |
|
|
1310nm |
0.9 |
|
|
1550nm |
光AGC控制范围 |
(dBm) |
-9 |
|
+2 |
Δ Vo≤±1.0dB |
接收光功率范围 |
(dBm) |
-10 |
|
+2 |
模拟TV ( CNR>43.5dB ) |
-16 |
|
+2 |
数字TV ( MER 劣化5dB ) |
光发射损耗 |
(dB) |
50 |
|
|
|
光纤连接器 |
|
SC/APC |
无CWDM |
LC/APC |
带CWDM |
RF
特
性 |
PD工作带宽 |
(MHz) |
47 |
|
1050 |
|
88 |
|
1050 |
RF Overlay 5~65MHz |
| 平坦度 |
(dB) |
-1.0 |
|
+1.0 |
|
| RF输出口数 |
(ps) |
|
1 |
|
BGL2150 |
| |
2 |
|
BGL2246 |
| |
4 |
|
BGL2442 |
| 每口输出电平 ( PAD=0dBm ) |
(dBμV) |
|
110 |
|
BGL2150 (单口) |
| |
106 |
|
BGL2246 (双口) |
| |
102 |
|
BGL2442 (四口) |
ALC特性 |
(dB) |
-1.0 |
|
+1.0 |
Pin:-9.0~+2.0dBm |
输出电平调节范围 |
(dB) |
-15 |
|
0 |
1dB步进
|
| 均衡调节范围
|
(dB)
|
0 |
|
15 |
1dB步进
|
| RF 插播工作带宽 |
(MHz) |
47 |
|
1050 |
BGL2000-47/F- 口 |
5 |
|
65 |
BGL2000-88/F- 口 |
| RF 插播输入电平
|
(dBμV) |
80 |
|
|
BGL2000- 口口 /F- 口
|
反射损耗 |
(dB) |
16 |
|
|
47 ~ 862MHz |
12 |
|
|
862 ~ 1000MHz
|
输出阻抗 |
(Ω) |
|
75 |
|
|
RF接头 |
|
F型英制 |
|
模
拟
TV
链
路
特
性 |
测试频道 |
|
59CH(PAL-D) |
47-550MHz 模拟 |
Digtial QAM |
550-1000 MHz |
OMI |
(%) |
|
3.8 |
|
|
CNR1 |
(dB) |
|
53.5 |
|
Pin = -2.0dBm |
CNR2 |
(dB) |
|
47.8 |
|
Pin = -7.0dBm |
CTB |
(dB) |
|
|
-63 |
Pin = -2.0dBm |
CSO |
(dB) |
|
|
-67 |
Pin = -2.0dBm |
HUM |
(dB) |
|
|
-60 |
|
数
字
TV
链
路
特
性 |
测试频道 |
|
<10CH |
模拟 |
Digital QAM |
47-1000MHz |
MER |
(dB) |
37(注1) |
|
|
Pin : -10.0~+2.0dBm |
33 |
|
|
Pin = -16.0dBm |
BER |
(dB) |
|
|
1.0E-9 |
Pin : -20.0~+2.0dBm
|
通
用
特
性 |
网管接口 |
|
RJ45 |
SNMP |
工作电压 |
(V) |
|
8 |
|
外接适配电源 |
| 工作电流 |
(A) |
|
0.75 |
|
外接适配电源 |
功耗 |
(W) |
|
5.5 |
6 |
|
工作温度 |
(℃) |
-40 |
|
60 |
|
储存温度 |
(℃) |
-40 |
|
65 |
|
工作相对湿度 |
(%) |
5 |
|
59 |
|
尺寸 |
( mm )
|
163×125×32 |
(W)×(D)×(H) |
注：1.数字电视测试信号：MER：38.3dB、BER：<1.0E-9
 测试数据  模拟电视测试数据 （Pin=+2.0dBm~-10.0dBm）
Pin(dBm) |
+2 |
+1 |
0 |
-1 |
-2 |
-3 |
Vo(dBμV) |
100.4 |
100.2 |
100.8 |
100.0 |
99.7 |
100.2 |
CNR(dB) |
53.7 |
56.5 |
55.6 |
54.7 |
53.5 |
52.4 |
CTB(dB) |
62.4 |
62.8 |
63.0 |
63.1 |
63.1 |
63.1 |
CSO(dB) |
62.5 |
63.1 |
63.8 |
67.4 |
67.0 |
70.7 |
模拟电视测试数据 （Pin=+2.0dBm~-10.0dBm）
Pin(dBm) |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
-10 |
Vo(dBμV) |
100.3 |
100.2 |
100.1 |
100.3 |
99.1 |
97.2 |
95.0 |
CNR(dB) |
51.2 |
50.0 |
49.0 |
47.8 |
46.5 |
45.1 |
43.7 |
CTB(dB) |
64.7 |
63.5 |
66.0 |
66.4 |
63.7 |
65.7 |
66.6 |
CSO(dB) |
69.9 |
68.5 |
66.3 |
69.5 |
64.7 |
63.1 |
67.5 |
注1．测试条件：1、PAL-D59CH, OMI＝3.8%
2、测试机型：BGL2246-88 / F-N，PAD=6dBm
数字电视测试数据 （Pin=+2.0dBm~-20.0dBm ）
| Pin(dBm) |
Vo(dBμV) |
MER |
BER |
POST |
PRE |
+2.0 |
101.8 |
38.0 |
<1.0E-9 |
<1.0E-9 |
+1.0 |
101.1 |
38.2 |
<1.0E-9 |
<1.0E-9 |
0 |
101.7 |
38.1 |
<1.0E-9 |
<1.0E-9 |
-1.0 |
101.8 |
38.1 |
<1.0E-9 |
<1.0E-9 |
-2.0 |
101.7 |
38.1 |
<1.0E-9 |
<1.0E-9 |
-3.0 |
101.3 |
38.1 |
<1.0E-9 |
<1.0E-9 |
-4.0 |
101.1 |
38.1 |
<1.0E-9 |
<1.0E-9 |
-5.0 |
101.2 |
38.0 |
<1.0E-9 |
<1.0E-9 |
-6.0 |
101.1 |
38.0 |
<1.0E-9 |
<1.0E-9 |
-7.0 |
100.8 |
38.0 |
<1.0E-9 |
<1.0E-9 |
-8.0 |
100.8 |
37.9 |
<1.0E-9 |
<1.0E-9 |
-9.0 |
98.7 |
37.8 |
<1.0E-9 |
<1.0E-9 |
-10.0 |
96.9 |
37.5 |
<1.0E-9 |
<1.0E-9 |
-11.0 |
94.7 |
37.3 |
<1.0E-9 |
<1.0E-9 |
-12.0 |
92.8 |
37.0 |
<1.0E-9 |
<1.0E-9 |
-13.0 |
91.0 |
36.4 |
<1.0E-9 |
<1.0E-9 |
-14.0 |
88.7 |
35.7 |
<1.0E-9 |
6.6E-7 |
-15.0 |
87.0 |
34.7 |
<1.0E-9 |
3.7E-5 |
-16.0 |
85.1 |
33.5 |
<1.0E-9 |
2.2E-4 |
-17.0 |
83.2 |
31.9 |
<1.0E-9 |
4.9E-4 |
-18.0 |
81.1 |
30.2 |
<1.0E-9 |
8.0E-4 |
-19.0 |
79.0 |
28.3 |
<1.0E-9 |
1.1E-3 |
-20.0 |
76.9 |
26.4 |
<1.0E-9 |
1.5E-3 |
注1．测试条件：1、 测试信号：MER：38.3(dB)、BER：<1.0E-9
2、频道负核：<10CH Analog TV 、Digital QAM
3、测试机型：BGL2246-88 / F-N，PAD=6dB

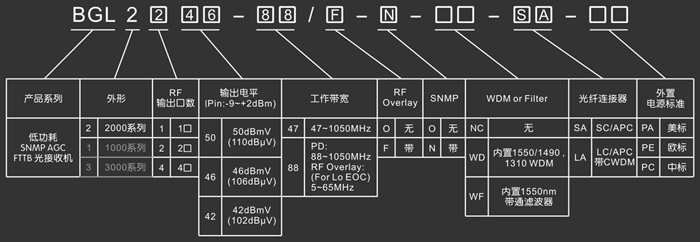

产品系列
| 型号 |
输出口数 |
输出电平 |
工作带宽 |
RF Overlay |
SNMP |
CWDM |
| BGL2246-88/F-O-NC |
2 |
106 dBμV |
PD:88~1050MHz
RF Overlay:5~65MHz |
带 |
无 |
无 |
| BGL2246-88/F-N-NC |
带 |
| BGL2246-88/F-O-WD |
无 |
带 |
| BGL2246-88/F-N-WD |
带 |
| BGL2246-47/O-O-NC |
47~1050MHz |
无 |
无 |
无 |
| BGL2246-47/O-N-NC |
带 |
| BGL2246-47/F-O-NC |
带 |
无 |
| BGL2246-47/F-N-NC |
带 |
| BGL2246-47/O-O-WD |
无 |
无 |
带 |
| BGL2246-47/O-N-WD |
带 |
| BGL2246-47/F-O-WD |
带 |
无 |
| BGL2246-47/F-N-WD |
带 |
| BGL2150-47/O-O-NC |
1 |
110
dBμV |
47~1050MHz |
无 |
无 |
无 |
| BGL2150-47/O-N-NC |
带 |
| BGL2150-47/F-O-NC |
带 |
无 |
| BGL2150-47/F-N-NC |
带 |
| BGL2150-47/O-O-WD |
无 |
无 |
带 |
| BGL2150-47/O-N-WD |
带 |
| BGL2150-47/F-O-WD |
带 |
无 |
| BGL2150-47/F-N-WD |
带 |
| BGL2150-88/F-O-NC |
PD:88~1050MHz
RF Overlay:5~65MHz |
带 |
无 |
无 |
| BGL2150-88/F-N-NC |
带 |
| BGL2150-88/F-O-WD |
无 |
带 |
| BGL2150-88/F-N-WD |
带 |
| BGL2443-47/O-O-NC |
4 |
102 dBμV |
47~1050MHz |
无 |
无 |
无 |
| BGL2443-47/O-N-NC |
带 |
| BGL2443-47/O-O-WD |
无 |
带 |
| BGL2443-47/O-N-WD |
带 |
|
