 产品概述 Huatai华泰BG9244PL产品系列，工作带宽47~862MHz，带ALC（AGC）功能，双口输出，输出电平Vo=104dBμV （Pin:-7~+2dBm）。该机内置级间增益和均衡调节，直观的十段光功率显示，通过插片可选择1路或两路高电平输出。适用FTTB光纤接入网，是一款低功耗、高性能、高性价比的RFTV广播网的ONU光接收单元。
BG9244PL主要有以下四种选型：
BG9244PL-A-xx-NC：工作波长1260~1620nm，适用于以模拟电视频道为主的CATV系
统。
BG9244PL-D-xx-NC：工作波长1260~1620nm，适用于以数字电视频道为主的CATV系
统。
BG9244PL-A-xx-WD：内置CWDM，RFTV工作波长1550nm，通过波长1310/1490nm,
（链接EPON、GPON ONU）。
BG9244PL-D-xx-WD：内置CWDM，RFTV工作波长1550nm，通过波长1310/1490nm,
（链接EPON、GPON ONU）。
BG9244PL参数显示有以下两种种选型：
BG9244PL-x-LE：10只LED显示接收光功率。
BG9244PL-x-LD：整机内置CPU，工作参数采用3只数码管显示。
BG9244PL 铝压铸外壳采用钝化处理，耐腐蚀、防盐雾，内部增加了光缆防水头及光缆加强钢丝固定柱，施工安装中可节省尾缆及防水接续盒。大大降低了网络构建成本，适用于广大农村 FTTB CATV 光纤网应用。
产品特点  优异的AGC特性： Pin：–7.0dBm~+2dBm，ΔVo : ≤±1. 0dB 输出电平和斜率，0~15dB连续可调 两口高电平输出，适用FTTB、FTTC 两种工作参数显示可供选择 四种配置可适用不同的网络： BG9244PL-A-xx-NC适用模拟电视
BG9244PL-D-xx-NC适用数字电视
BG9244PL-A-xx-WD适用FTTX PON
BG9244PL-D-xx-WD适用FTTX PON

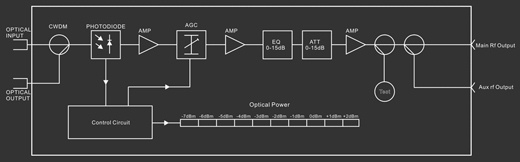

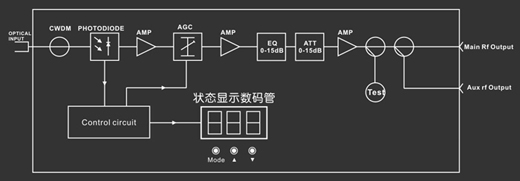

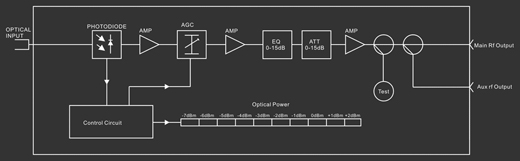

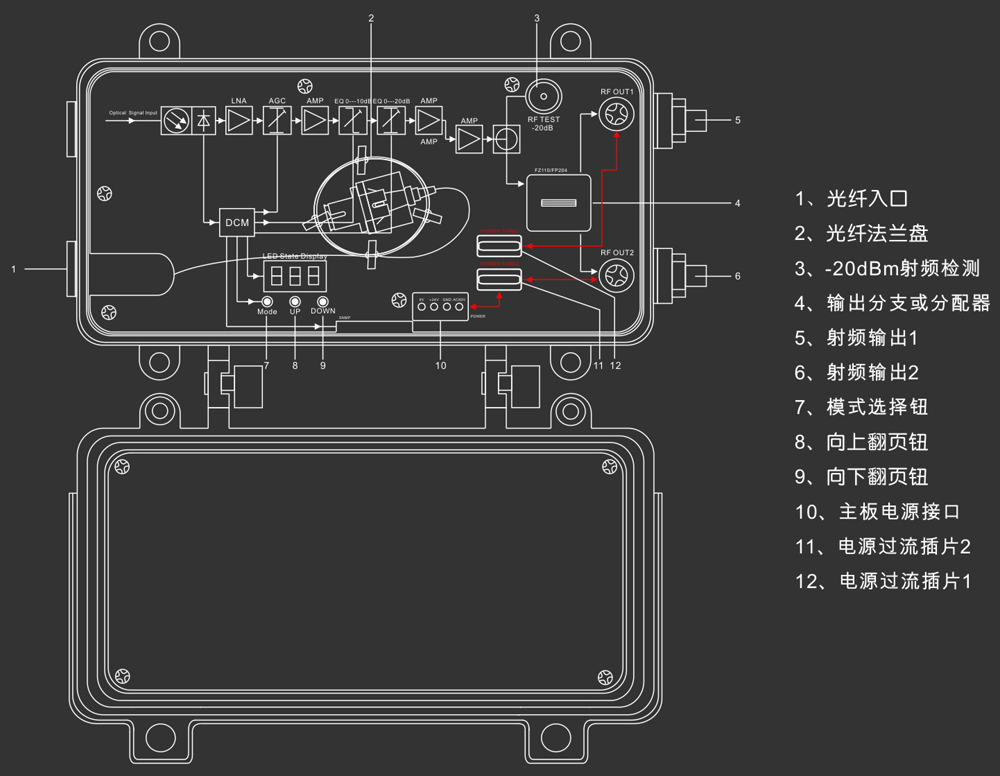

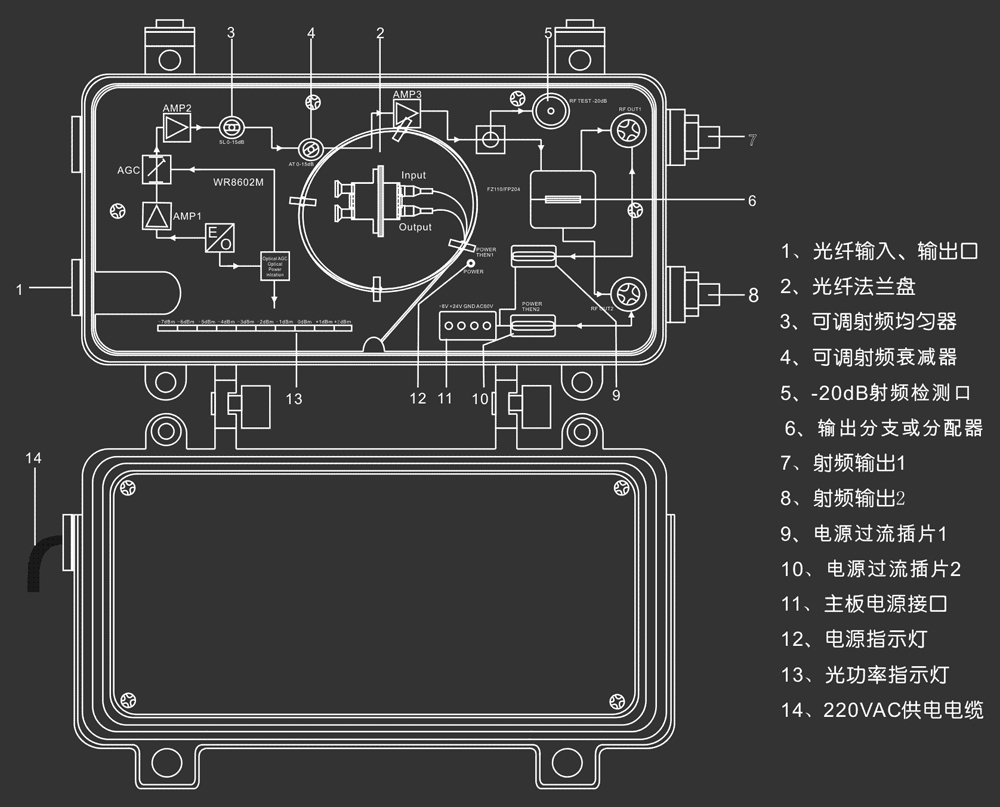

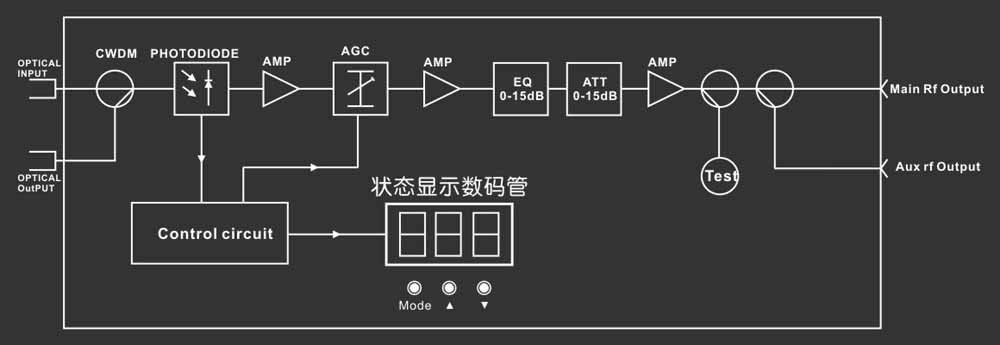

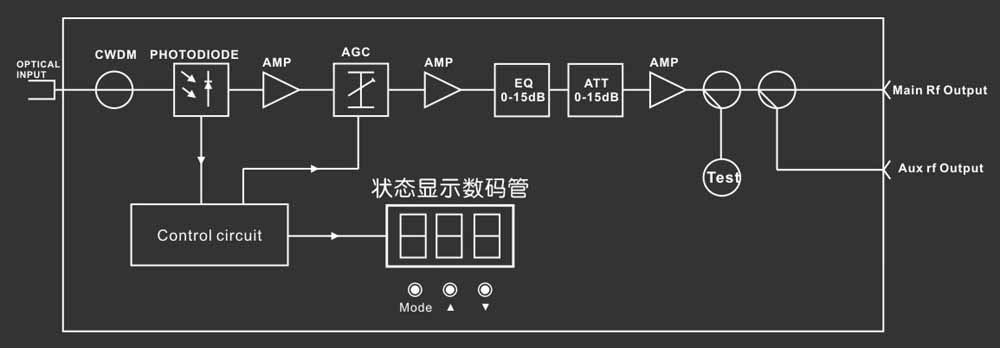

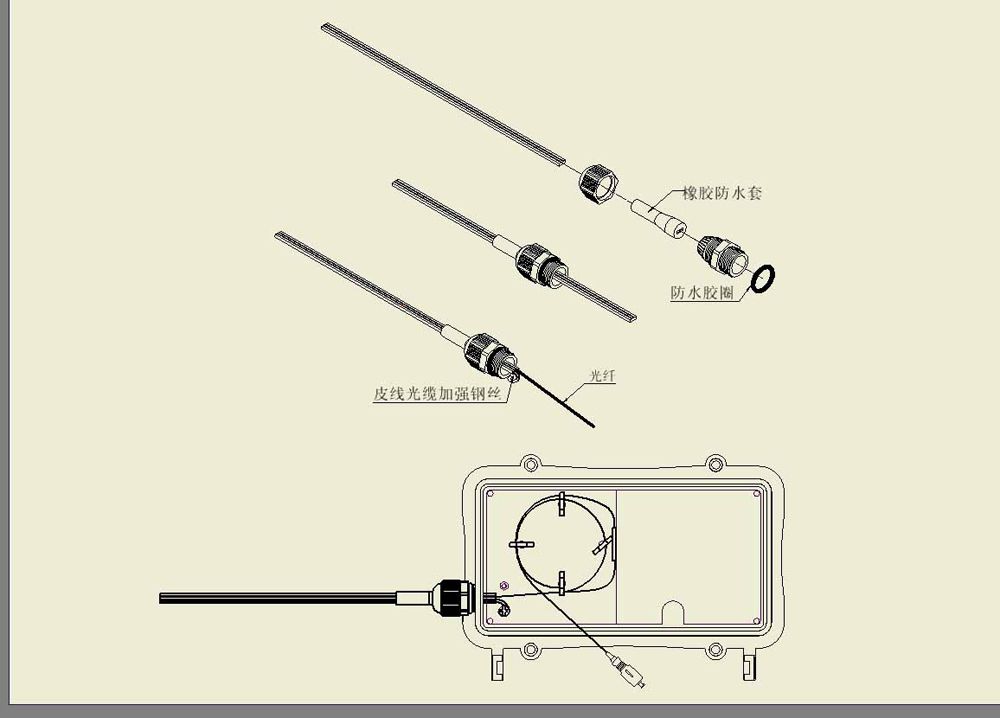

防雨型，铝压铸外壳，适用FTTB、FTTC 高性能、高可靠性 优异的性能价格 主要应用 FTTB、FTTC HFC 电原理图 LE型：BG9244PL-x-LE-NC LE型：BG9244PL-x-LE-WD LD型：BG9244PL-x-LD-NC LD型：BG9244PL-x-LD-WD 结构示意图 LE型：BG9244PL-x-LE-xx LD型：BG9244PL-x-LD-xx 安装示意图
|
