BG9244x-LE
(十只LED显示光功率)
FTTB 户外型AGC光接收机
  BG9244x-LE 产品图片 相关下载 技术参数

技术指标

性能
指标
补充



CATV工作波长
(nm)
1260~1620
BG9244x-LE-NC
1540~1560
BG9244x-LE-WD
输入波长
(nm)
1310,1490/1550
通过波长
(nm)
1310,1490
通道隔离度
(dB)
>40
相应度
(A/W)
>0.85
1310nm
>0.9
1550nm
光AGC控制范围
(dBm)
-7~+2
Vo: 104 dBμV ±1.0
接收光功率范围
(dBm)
-10~+2
模拟电视
-17~+2
数字电视
光发射损耗
(dB)
≥50

光纤连接器

LC/APC
可选SC/APC , FC/APC
RF

工作带宽
(MHz)
45 ~ 862

平坦度
(dB)
≤±1.0

输出电平
(dBμV)
104 ±1.0
Pin:-7.0~+2.0dBm
AGC特性
(dB)
≤±1.0
Pin:-7.0~+2.0dBm
输出电平调节范围
(dB)
-15~0

输出斜率调节范围
(dB)
-15~0

反射损耗
(dB)
≤14
47 ~ 862MHz
输出阻抗
(Ω)
75

RF接头

F型英制








性
测试频道

59CH(PAL-D)
47-550MHz 模拟
Digital QAM
550-862 MHz
OMI
(%)
3.8

CNR1
(dB)
54.6
Pin = -2.0dBm
CNR2
(dB)
48.6
Pin = -7.0dBm
CTB
(dB)
≤-70
Pin = -2.0dBm
CSO
(dB)
≤-65
Pin = -2.0dBm
HUM
(dB)
≤-60




视 链


测试频道

<10 CH
模拟
Digital QAM
47-862MHz
MER
(dB)
35 (注1)
Pin : -7.0~+2.0dBm
30
Pin = -16.0dBm
BER
(dB)
<1.0E-9
Pin : -20.0~+2.0dBm
POST
(dB)
<1.0E-9
Pin : -16.0~+2.0dB



供电
(V)
AC(130~265)V
AC (35~85)V
功耗
(W)
≤15

工作温度
(℃)
-40~60

储存温度
(℃)
-40~65

工作相对湿度
(%)
5 ~ 59

尺寸(W)×(D)×(H)

7.3×5.5×3.6 ( " )
185×140×91 ( mm )


注:1.数字电视测试信号:MER:35.4dB、BER:<1.0E-9
测试数据
模拟电视测试数据 (Pin=+2.0dBm~-10.0dBm)
Pin(dBm)
+2
+1
0
-1
-2
-3
Vo(dBμV)
105.5
106.9
107.0
106.7
107.1
107.2
CNR(dB)
57.2
57.0
56.0
55.6
54.6
53.2
CTB(dB)
70.1
69.8
71.9
71.4
72.9
72.9
CSO(dB)
70.1
68.0
68.1
68.4
67.9
63.9
模拟电视测试数据 (Pin=+2.0dBm~-10.0dBm)
Pin(dBm)
-4
-5
-6
-7
-8
-9
-10
Vo(dBμV)
106.7
107.0
106.7
106.8
104.9
102.9
100.5
CNR(dB)
52.3
51.3
49.7
48.6
46.3
45.3
43.9
CTB(dB)
73.1
69.6
67.0
69.1
70.9
70.1
70.1
CSO(dB)
63.7
63.2
63.2
63.0
61.9
63.1
63.2
注: 1. 测试信号:47~550MHz 59CH (PAL-D), 550~862MHz Digital QAM.
         2. 调制度:OMI=3.8%
         3. 输出电平为0dB衰减
数字电视测试数据 (Pin=+2.0dBm~-20.0dBm )
Pin(dBm)
Vo(dBμV)
MER
POST
BRE
+2.0
102.4
35.2
<1.0E-9
<1.0E-9
+1.0
103.9
35.1
<1.0E-9
<1.0E-9
0
103.5
35.1
<1.0E-9
<1.0E-9
-1.0
102.8
35.2
<1.0E-9
<1.0E-9
-2.0
103.6
35.0
<1.0E-9
<1.0E-9
-3.0
103.5
35.1
<1.0E-9
<1.0E-9
-4.0
103.2
35.1
<1.0E-9
<1.0E-9
-5.0
103.6
35.1
<1.0E-9
<1.0E-9
-6.0
103.8
35.1
<1.0E-9
<1.0E-9
-7.0
103.7
35.0
<1.0E-9
<1.0E-9
-8.0
102.2
34.9
<1.0E-9
<1.0E-9
-9.0
99.9
34.8
<1.0E-9
<1.0E-9
-10.0
97.3
34.7
<1.0E-9
<1.0E-9
-11.0
95.8
34.5
<1.0E-9
<1.0E-9
-12.0
93.4
33.9
<1.0E-9
<1.0E-9
-13.0
91.8
33.5
<1.0E-9
<1.0E-9
-14.0
89.6
32.8
<1.0E-9
<1.0E-9
-15.0
87.8
31.8
<1.0E-9
<1.0E-9
-16.0
86.1
30.7
<1.0E-9
<1.0E-9
-17.0
83.2
28.8
5.5E-8
<1.0E-9
-18.0
81.8
27.5
4.0E-7
<1.0E-9
-19.0
79.5
25.8
1.7E-5
<1.0E-9
-20.0
77.6
24.4
1.7E-4
<1.0E-9
注: 1. 测试信号:MER:35.4(dB)、BER:<1.0E-9
         2. 频道负核:<10CH Analog TV 、Digital QAM
         3. 输出电平为0dB衰减
产品系列
型号
适用网络
CWDM
显示
BG9244A-LE-NC
适用模拟电视
及数字电视
无CWDM
10 只 LED 显示光功率
BG9244A-LE-WD
内置 CWDM 适用 FTTx PON
BG9244D-LE-NC
适用以数字电视为主的 CATV 网络
无CWDM
BG9244D-LE-WD
内置 CWDM 适用 FTTx PON

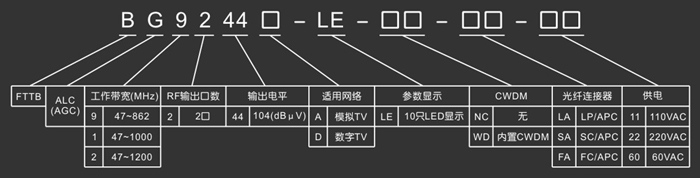

订货信息
