性能 |
指标 |
补充 |
光学特性 |
CATV工作波长 |
(nm) |
1260∼1620 |
BG9244x-LD-NC |
1540∼1560 |
BG9244x-LD-WD |
输入波长 |
(nm) |
1310,1490/1550 |
通过波长 |
(nm) |
1310,1490 |
通道隔离度 |
(dB) |
>40 |
相应度 |
（A/W） |
>0.85 |
1310nm |
>0.9 |
1550nm |
光AGC控制范围 |
(dBm) |
-7~+2 |
Vo: 104 dBμV ±1.0 |
接收光功率范围 |
(dBm) |
-10~+2 |
模拟TV |
-17~+2 |
数字TV |
光发射损耗 |
(dB) |
≥50 |
|
光纤连接器 |
|
LC/APC |
可选SC/APC , FC/APC |
RF
特
性 |
工作带宽 |
(MHz) |
45 ~ 862 |
|
平坦度 |
(dB) |
≤±1.0 |
|
AGC特性 |
(dB) |
≤±1.0 |
Pin:-7.0~+2.0dBm |
输出电平 |
(dBμV) |
104 ±1.0 |
Pin:-7.0~+2.0dBm, PAD=8dB |
| 最大输出电平 |
(dBμV) |
112 |
|
输出电平调节范围 |
(dB) |
-15~0 |
|
输出斜率调节范围 |
(dB) |
-15~0 |
|
反射损耗 |
(dB) |
≥14 |
47 ~ 862MHz |
输出阻抗 |
(Ω) |
75 |
|
RF接头 |
|
F型英制 |
|
模
拟
TV
链
路
特
性
|
测试频道 |
|
59CH(PAL-D) |
47-550MHz 模拟 |
Digital QAM |
550-862 MHz |
OMI |
(%) |
3.8 |
|
CNR1 |
(dB) |
54.6 |
Pin = -2.0dBm |
CNR2 |
(dB) |
48.6 |
Pin = -7.0dBm |
CTB |
(dB) |
≤-70 |
Pin = -2.0dBm |
CSO |
(dB) |
≤-65 |
Pin = -2.0dBm |
HUM |
(dB) |
≤-60 |
|
数
字
TV
链
路
特
性 |
测试频道 |
|
<10 CH |
模拟 |
Digital QAM |
47-862MHz |
MER |
(dB) |
35 (注1) |
Pin : -7.0~+2.0dBm |
30 |
Pin = -16.0dBm |
BER |
(dB) |
<1.0E-9 |
Pin : -20.0~+2.0dBm |
通
用
特
性 |
供电 |
(V) |
220VAC |
130~265V |
60VAC |
35~85V |
功耗 |
(W) |
≤15 |
|
工作温度 |
(℃) |
-40~60 |
|
储存温度 |
(℃) |
-40~65 |
|
工作相对湿度 |
(%) |
5 ~ 59 |
|
尺寸(W)×(D)×(H) |
|
7.3×5.5×3.6 ( " )
185×140×91 ( mm ) |
|
注：1.数字电视测试信号：MER：35.4dB、BER：<1.0E-9
 测试数据  模拟电视测试数据 （Pin=+2.0dBm~-10.0dBm）
Pin(dBm) |
+2 |
+1 |
0 |
-1 |
-2 |
-3 |
Vo(dBμV) |
105.0 |
104.3 |
103.2 |
104.1 |
104.2 |
104.2 |
CNR(dB) |
56.2 |
55.4 |
53.2 |
52.5 |
52.0 |
51.2 |
CTB(dB) |
60.8 |
62.4 |
63.4 |
63.6 |
63.1 |
64.6 |
CSO(dB) |
65.3 |
64.6 |
66.6 |
66.8 |
64.2 |
66.7 |
模拟电视测试数据 （Pin=+2.0dBm~-10.0dBm）
Pin(dBm) |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
-10 |
Vo(dBμV) |
104.0 |
104.0 |
104.1 |
104.3 |
100.9 |
97.6 |
95.6 |
CNR(dB) |
49.7 |
48.5 |
47.5 |
45.7 |
44.0 |
40.8 |
39.6 |
CTB(dB) |
63.0 |
62.8 |
63.2 |
64.2 |
64.3 |
65.0 |
66.9 |
CSO(dB) |
68.2 |
66.0 |
66.6 |
68.8 |
65.6 |
66.6 |
66.6 |
注1．测试条件：1、PAL-D59CH, OMI＝3.8%
2、BG9244x-LD内置PAD=8dB
注2．测试结果：1、Pin=-2dBm、Vo=104dBμV、CNR=52.0dB
2、Pin=-8dBm、Vo=104dBμV、CNR=44.0dB
数字电视测试数据 （Pin=+2.0dBm~-20.0dBm ）
| Pin(dBm) |
Vo(dBμV) |
MER |
POST |
BRE |
+2.0 |
102.4 |
35.2 |
<1.0E-9 |
<1.0E-9 |
+1.0 |
103.9 |
35.1 |
<1.0E-9 |
<1.0E-9 |
0 |
103.5 |
35.1 |
<1.0E-9 |
<1.0E-9 |
-1.0 |
102.8 |
35.2 |
<1.0E-9 |
<1.0E-9 |
-2.0 |
103.6 |
35.0 |
<1.0E-9 |
<1.0E-9 |
-3.0 |
103.5 |
35.1 |
<1.0E-9 |
<1.0E-9 |
-4.0 |
103.2 |
35.1 |
<1.0E-9 |
<1.0E-9 |
-5.0 |
103.6 |
35.1 |
<1.0E-9 |
<1.0E-9 |
-6.0 |
103.8 |
35.1 |
<1.0E-9 |
<1.0E-9 |
-7.0 |
103.7 |
35.0 |
<1.0E-9 |
<1.0E-9 |
-8.0 |
102.2 |
34.9 |
<1.0E-9 |
<1.0E-9 |
-9.0 |
99.9 |
34.8 |
<1.0E-9 |
<1.0E-9 |
-10.0 |
97.3 |
34.7 |
<1.0E-9 |
<1.0E-9 |
-11.0 |
95.8 |
34.5 |
<1.0E-9 |
<1.0E-9 |
-12.0 |
93.4 |
33.9 |
<1.0E-9 |
<1.0E-9 |
-13.0 |
91.8 |
33.5 |
<1.0E-9 |
<1.0E-9 |
-14.0 |
89.6 |
32.8 |
<1.0E-9 |
<1.0E-9 |
-15.0 |
87.8 |
31.8 |
<1.0E-9 |
<1.0E-9 |
-16.0 |
86.1 |
30.7 |
<1.0E-9 |
<1.0E-9 |
-17.0 |
83.2 |
28.8 |
5.5E-8 |
<1.0E-9 |
-18.0 |
81.8 |
27.5 |
4.0E-7 |
<1.0E-9 |
-19.0 |
79.5 |
25.8 |
1.7E-5 |
<1.0E-9 |
-20.0 |
77.6 |
24.4 |
1.7E-4 |
<1.0E-9 |
注1．测试条件：1、 测试信号：MER：35.4(dB)、BER：<1.0E-9
2、频道负核：<10CH Analog TV 、Digital QAM
3、输出电平为0dB衰减
注2．测试结果：1、Pin=-11dBm、MER劣化1dB
2、Pin=-16dBm、MER劣化5dB

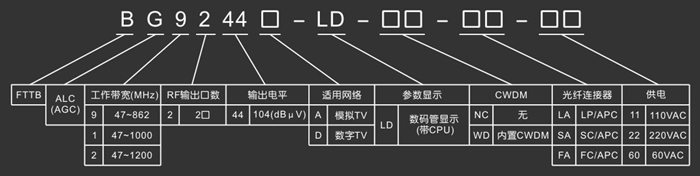

产品系列
| 型号 |
适用网络 |
CWDM |
显示 |
BG9244A-LD-NC |
适用模拟电视
及数字电视 |
无CWDM |
数码管显示
|
BG9244A-LD-WD |
内置 CWDM 适用 FTTx PON |
BG9244D-LD-NC |
适用以数字电视为主的 CATV 网络 |
无CWDM |
BG9244D-LD-WD |
内置 CWDM 适用 FTTx PON |
|
